3.7 Geräteaufbau
10 11
9
8
7
6
5
4
3
2
1

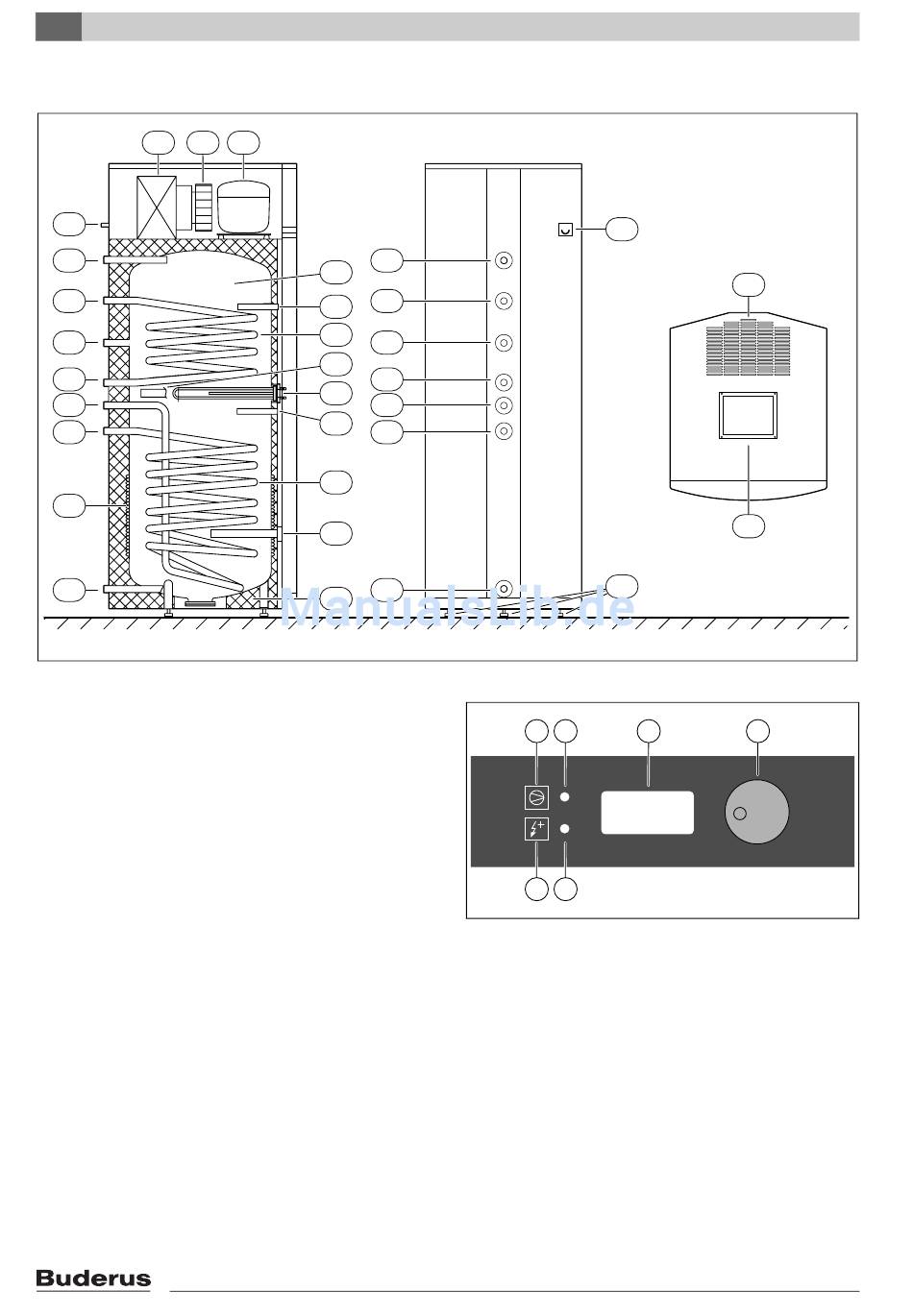

Bild 5 Wärmepumpe
1 Kaltwassereintritt - 1" Außengewinde
2 D-Rohr-Kondensator
3 Anschluss unten Wärmetauscher 1 - 1" Außengewinde
4 Anschluss oben Wärmetauscher 1 - 1" Außengewinde
5 Anschluss unten Wärmetauscher 2 (nur bei
WPT 270 M2, WPT 270 M2A) - 1" Außengewinde
6 Zirkulationsanschluss - 3/4" Außengewinde
7 Anschluss oben Wärmetauscher 2 (nur bei WPT 270 M2,
WPT 270 M2A) - 1" Außengewinde
8 Warmwasseraustritt 1" Außengewinde
9 Kondensatablauf (Kondensatschale mit 1/2 " Außenge-
winde zusätzlich montieren)
10 Verdampfer
11 Gebläse
12 Kompressor
13 emaillierter Warmwasserbehälter
14 Tauchrohr (Ø 6 mm) für externen Temperaturfühler (Solar)
15 Wärmetauscher 2 (nur bei WPT 270 M2,
WPT 270 M2A)
16 Anode - 1 1/4" Außengewinde
17 Elektroheizstab
18 Tauchrohr für internen Temperaturfühler
19 Wärmetauscher 1
20 Anode
21 Isolierung
22 einstellbare Füße
23 Luftaustritt
24 Lufteintritt
10
12
8
13
7
14
15
6
16
5
17
4
18
3
19
20
1
21
9
22
1 2
6 5
Bild 6 Schaltpaneel
1 Symbol für Wärmepumpe
2 Betriebs-/Alarmlampe Wärmepumpe
3 Display
4 Bedienknopf (Druck-/Drehknopf)
5 Betriebs-/Alarmlampe Zusatzheizung
6 Symbol für Zusatzheizung (Kessel oder Elektroheizstab)
