3.2 Abmessungen und Mindestabstände
3.2.1 Einzelgerät

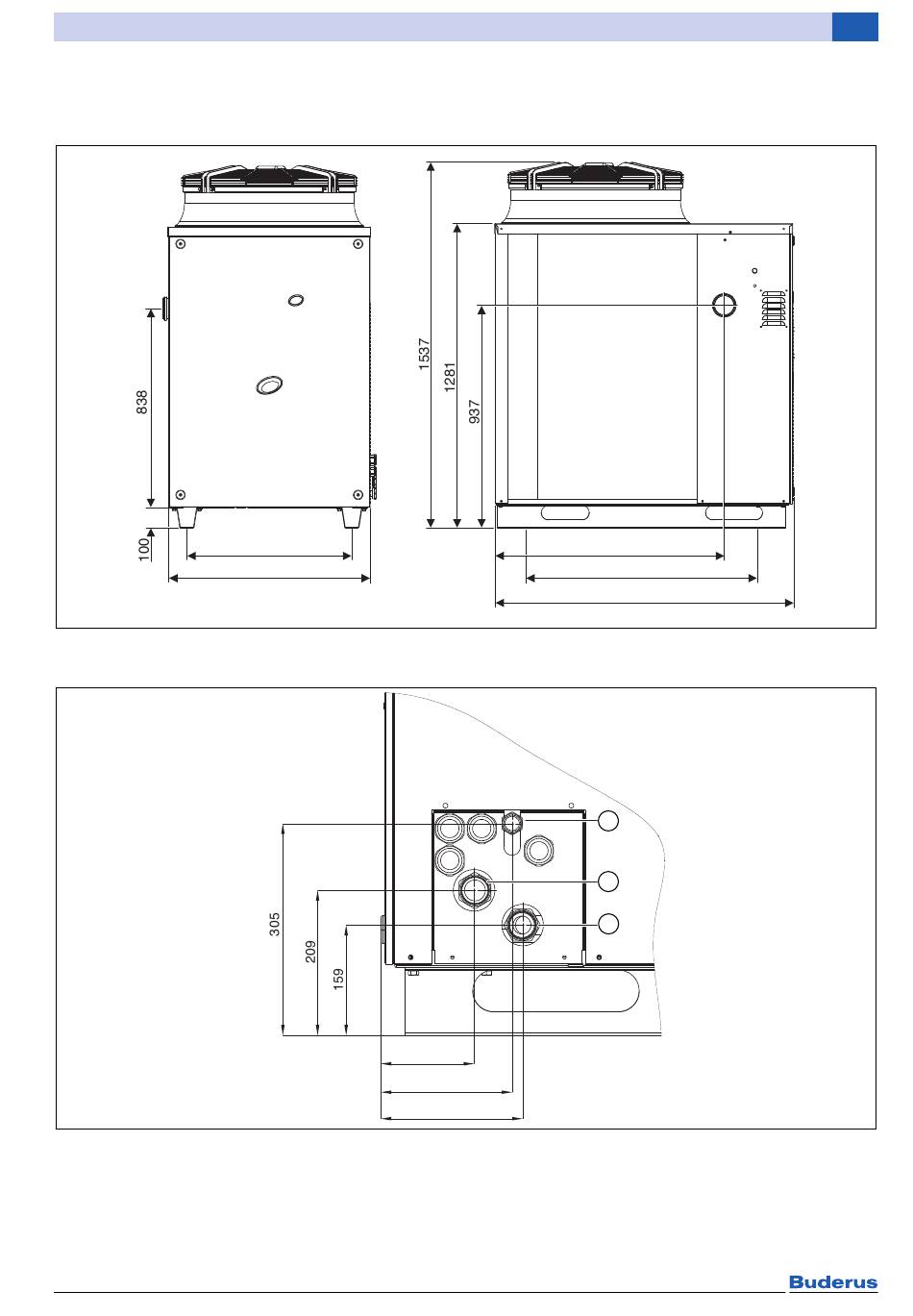

Bild 5 Abmessungen in mm
* Abstandsmaß für Schwingungsdämpfer
Bild 6 Abmessungen der Anschlüsse in mm
[1] Gasanschluss Ø ¾" Innengewinde
[2] Heizungsrücklauf Ø 1 ¼" Innengewinde
[3] Heizungsvorlauf Ø 1 ¼" Innengewinde
Logatherm GWPL – 6 720 818 775 (2018/04)
695*
848
134
964
1
2
3
189
204
6 720 645 626-04.2O
Geräteübersicht
975*
1258
6 720 645 626-02.2O
3
7
