Bivalente Anlage Mit Zweierkaskade, Gas-Brennwertgeräte-Kaskade Und Solaranlage - Buderus Logatherm GWPL-41 series Planungsunterlage Für Den Fachmann

7 Anlagenschemas Einzelgeräte bis Dreierkaskaden
7.2.5 Bivalente Anlage mit Zweierkaskade, Gas-Brennwertgeräte-Kaskade und Solaranlage
FM443
6
FSK
KS01
PSS1
2PZ
T
2PS
2FB
FSS
Logalux SMH...

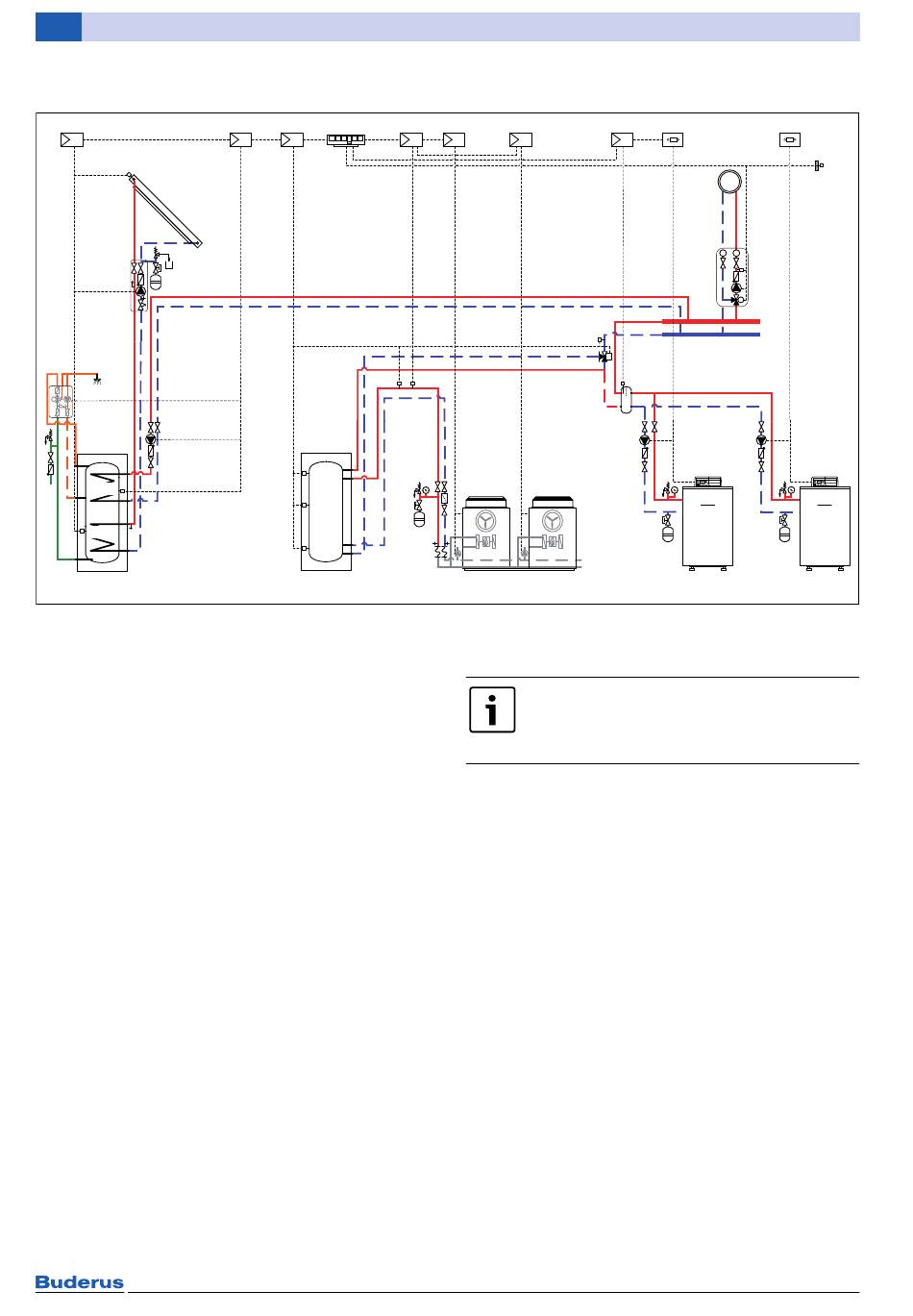

Bild 40
FA Außentemperaturfühler
FM441 Funktionsmodul für einen Heizkreis und Warm-
wasserbereitung
FM443 Solarmodul
FM444 Funktionsmodul für einen alternativen Wärme-
erzeuger
FM458 Funktionsmodul Strategiemodul
FAR Temperaturfühler Anlage Rücklauf
FPM Temperaturfühler Pufferspeicher Mitte
FPO Temperaturfühler Pufferspeicher oben
FPU Temperaturfühler Pufferspeicher unten
FSK Temperaturfühler Kollektor
FSS Temperaturfühler Solarspeicher 1 unten
FVS Temperaturfühler Vorlauf System
FV Temperaturfühler Heizungsvorlauf
FVHMC Temperaturfühler Vorlauf GHMC10
FWV Temperaturfühler Wärmeerzeuger Vorlauf
GHMC10 Bedieneinheit
KS01 Solarstation
MC Mastercontroller Gas-Brennwertkessel
PH Heizungspumpe (Sekundärkreis)
PK Heizungspumpe (Primärkreis)
PS Pufferspeicher
PSS1 Solarpumpe
SH 3-Wege-Mischventil
SWE 3-Wege-Umschaltventil Wärmeerzeuger
S61 Basiscontroller der Gas-Wärmepumpe
2FB Warmwasser-Temperaturfühler
2PS Speicherladepumpe
2PZ Zirkulationspumpe
4323 Logamatic 4000
1 Position des Moduls: am Wärmeerzeuger
5 Position des Moduls: an der Wand
54
FM441 FM444 4323 GHMC10
6 6 5
FWV
FPO
FPM
FPU
PS
S61 S61
5 1 1
FAR
AB
FVHMC
Logatherm GWPL ... L2
6 Position des Moduls: in dem Regelgerät Loga-
matic R4323
Diese Hydraulik ist sinnvoll bei geringem
Warmwasserbedarf. Bei höherem Warm-
wasserbedarf externes Ladesystem LAP/
LSP verwenden.
Bestandteile der Heizungsanlage
• Gas-Absorptions-Wärmepumpe Zweierkaskade
Logatherm GWPL-41 L2
• zwei Gas-Brennwertkessel in Kaskade
• Pufferspeicher
• Warmwasserspeicher Logalux SMH...
• ein gemischter Heizkreis (auch mehrere möglich)
• Regelung durch Logamatic 4000 und Bedieneinheit
GHMC10
Funktionsbeschreibung
Das Regelsystem Logamatic 4000 übernimmt die Rege-
lung der Wärmeverteilung und Wärmeerzeugung. Die
Solltemperatur wird von der Logamatic über ein 0-10-V-
Signal vorgegeben.
Primärkreis und Sekundärkreis sind durch den Puffer-
speicher entkoppelt. Dieser wirkt als hydraulische Wei-
che.
Bei einer Wärmeanforderung aus dem System schaltet
die Logamatic 4000 die Heizkreispumpen an und prüft
über das FM444, ob der Pufferspeicher die benötigte
Wärme zur Verfügung stellen kann. Wenn nicht, wird das
Einschaltsignal an das GHMC10 gegeben. Das GHMC10
aktiviert die Wärmepumpen und moduliert die Leistung
sowie die Zuschaltung der einzelnen Wärmepumpen in
Logatherm GWPL – 6 720 818 775 (2018/04)
FM458 MC
6 1
T T
FV
PH
SH
M
SWE
M
B
A
FVS
PK PK
Buderus
Logano ...
MC
1
FA
Buderus
Logano ...
6 720 807 112-01.1O
