Buderus Logatherm WPLSH GB142 Bedienungsanleitung Für Den Benutzer
Luft-wasser-wärmepumpe
für hybridsystem
Vorschau ausblenden
Andere Handbücher für Logatherm WPLSH GB142:
- Installations- und wartungsanleitung (132 Seiten)
Verwandte Anleitungen für Buderus Logatherm WPLSH GB142
Inhaltszusammenfassung für Buderus Logatherm WPLSH GB142

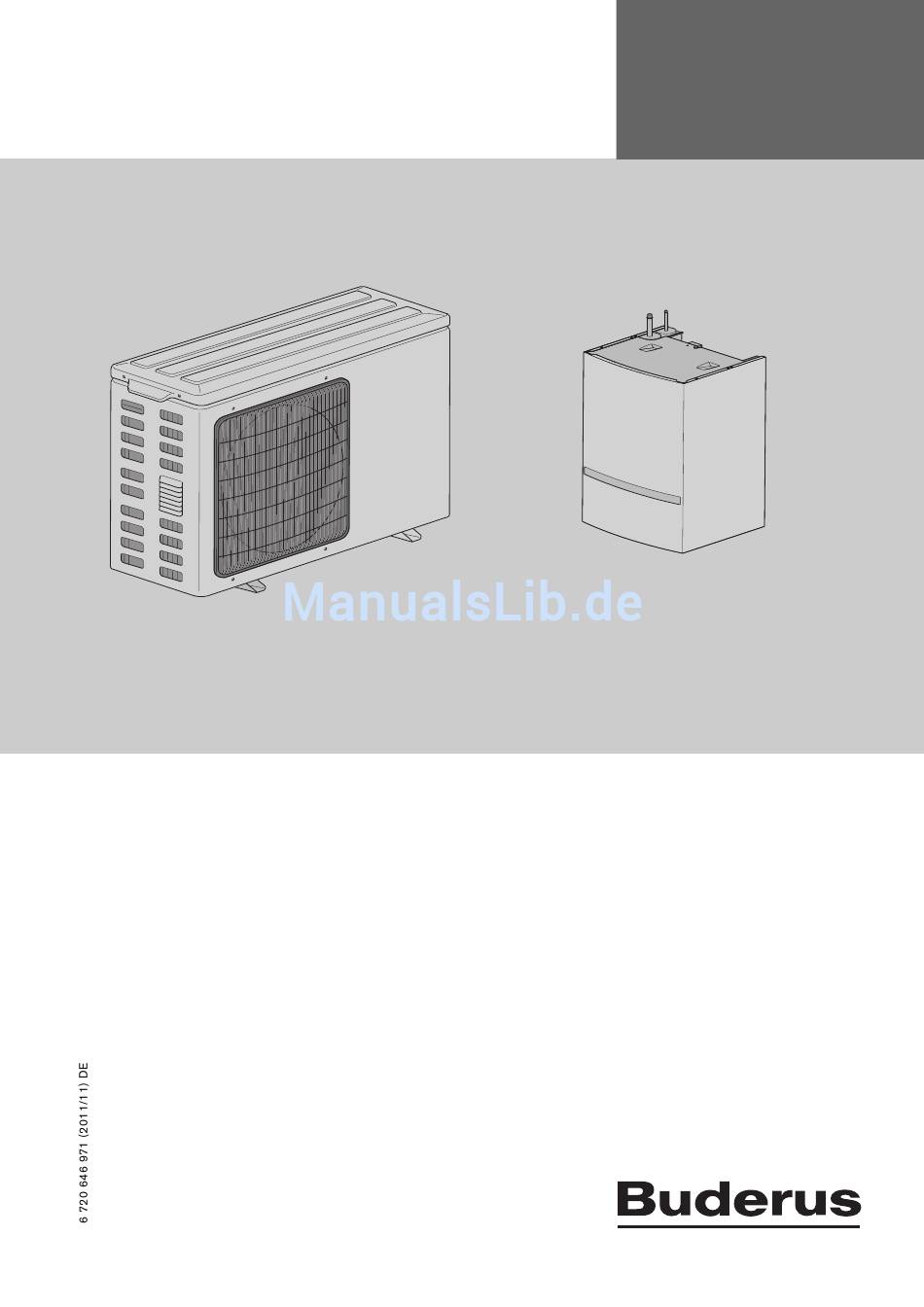

- Seite 1 Bedienungsanleitung für den Luft-Wasser-Wärme- pumpe für Hybrid- Benutzer system 6 720 646 970-00.4ITL Logatherm WPLSH für die Kombination mit den Geräten: GB142 GB162T GB152 GB172 GB152T GB172T GB162...
- Seite 2 Wohlfühlklima zu entwickeln. Egal ob Wärme, Warmwasser oder Lüftung – mit einem Buderus Produkt erhalten Sie hocheffiziente Heiztechnik in bewährter Buderus Qualität, die Ihnen lange und zuver- lässig Behaglichkeit schenken wird. Wir fertigen nach den neuesten Technologien und achten darauf, dass unsere Produkte effizient aufeinander abge- stimmt sind.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Symbolerklärung und Sicherheitshinweise ..4 Umweltschutz/Entsorgung ....20 Symbolerklärung ..... . 4 Kältemittel entsorgen . -
Seite 4: Symbolerklärung Und Sicherheitshinweise
Symbolerklärung und Sicherheitshinweise Symbolerklärung und Sicherheitshinweise Symbolerklärung Sicherheitshinweise Warnhinweise Produktsicherheit Das Hybridsystem ist nach dem Stand der Technik und Warnhinweise im Text werden mit einem den anerkannten sicherheitstechnischen Regeln gebaut. grau hinterlegten Warndreieck gekennzeich- Dennoch können bei unsachgemäßer Verwendung net und umrandet. Personen- oder Sachschäden entstehen. - Seite 5 Fachbetrieb in Betrieb nehmen lassen. Wartung und Störungsbehebung B Wartung mindestens einmal jährlich durch einen zertifizierten Fachbetrieb durchführen lassen. B Nur Originalersatzteile und Zubehör von Buderus ver- wenden. Für Schäden, die durch nicht von Buderus gelieferte Ersatzteile entstehen, kann Buderus keine Haftung übernehmen.
-
Seite 6: Angaben Zum Gerät
Richtlinien sowie den ergän- zenden nationalen Anforderungen. Die Konformität wurde mit der CE-Kennzeichnung nachgewiesen. Sie können die Konformitätserklärung des Produkts im Internet unter www.buderus.de/konfo abrufen oder bei der zuständigen Buderus-Niederlassung anfordern. Logatherm – 6 720 646 971 (2011/11) -
Seite 7: Typschild
Angaben zum Gerät Typschild Allgemeines zur Wärmeerzeugung Auf dem Typschild finden Sie Angaben zu Bestellnummer, Mit Brennwertwärmeerzeugern und Luft-Wasser-Wärme- Geräteleistung und Zulassungsdaten. pumpe können Gebäude effizient beheizt werden. Dabei verfügen beiden Technologien über unterschiedliche Am Hybrid-Manager befindet sich das Typschild unten am Leistungsmerkmale. -
Seite 8: Funktionsweise Des Hybridsystems
6 720 646 970-02.5ITL Bild 2 Anlagenschema mit Bypassventil und einem ungemischten Heizkreis Ein Strömungsschalter mit magnetischem Kippschalter Brennwertwärmeerzeuger bis max. 28 kW (Buderus) Bedieneinheit Logamatic RC35 stellt sicher, dass die Außeneinheit nur dann läuft, wenn Verbraucher die Wasserdurchflussmenge für den Wärmetauscher Bypassventil für Heizungsanlage... -
Seite 9: Übersicht Der Komponenten
Angaben zum Gerät Übersicht der Komponenten 2.7.1 Hybrid-Manager (Inneneinheit) Logatherm WHM 6 720 646 970-92.1ITL Bild 3 Hauptbestandteile des Hybrid-Managers Kältemittelleitungen für das Kältemittel (R410A) Verkleidung Rohrleitungsanschlüsse Logatherm – 6 720 646 971 (2011/11) -
Seite 10: Außeneinheit Logatherm Odu

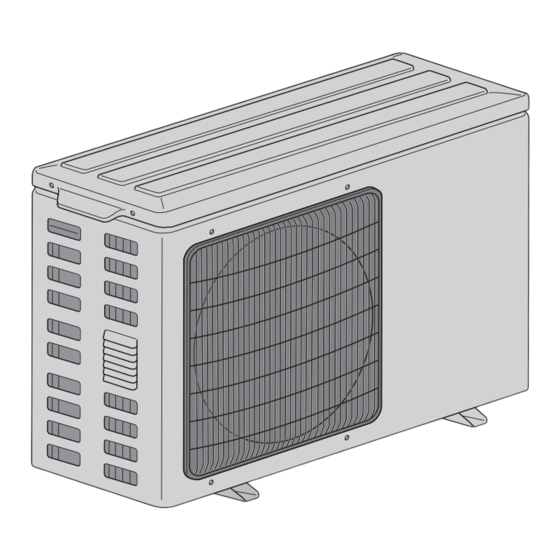

Angaben zum Gerät 2.7.2 Außeneinheit Logatherm ODU 6 720 646 970-65.1ITL Bild 4 Hauptbestandteile und Verkleidung der Außeneinheit Luftgitter Oberteil der Verkleidung Serviceabdeckung Vorderteil der Verkleidung Lamellenwärmetauscher (Verdampfer) auf der Rückseite der Außeneinheit Logatherm – 6 720 646 971 (2011/11) -
Seite 11: Hybridsystem Für Den Betrieb Vorbereiten
Hybridsystem für den Betrieb vorbereiten Hybridsystem für den Betrieb vorbereiten Beachten Sie die Hinweise zur Vorgehens- weise in den Bedienungsanleitungen der se- paraten Komponenten. Betriebsdruck der Heizung kontrollieren Der Betriebsdruck beträgt im Normalfall 1 bis 2 bar. Wenn ein höherer Betriebsdruck erfor- derlich ist, erhalten Sie den Wert von Ihrem Fachmann. -
Seite 12: Übersicht Der Bedienelemente Der Bedieneinheit Logamatic Rc35
Hybridsystem für den Betrieb vorbereiten Übersicht der Bedienelemente der Bedieneinheit Logamatic RC35 Das Hybrid-Regelmodul regelt die Betriebszeiten von Die Bedienung des Hybridsystems erfolgt an Luft-Wasser-Wärmepumpe und Brennwertwärmeerzeu- der witterungsgeführten Bedieneinheit Loga- ger abhängig von den an der Logamatic RC35 eingege- matic RC35. -
Seite 13: Hybridsystem Ein- Und Ausschalten
Außeneinheit entstehen. B Spannungsversorgung des Hybrid-Mana- B Nach einer Betriebsunterbrechung den gers und der Außeneinheit während des Buderus Kundenservice oder einen zertifi- normalen Betriebs nicht unterbrechen. zierten Fachbetrieb benachrichtigen.. Das Hybridsystem ausschalten: B Anstehende Wärmeanforderungen mit Hilfe der Bedie- neinheit zurücksetzen. -
Seite 14: Heizbetrieb Einstellen
Hybridsystem ein- und ausschalten Heizbetrieb einstellen Folgende Einstellungen nehmen Sie am Brennwertwär- meerzeuger oder an der Bedieneinheit Logamatic RC35 vor: • Vorlauftemperatur. Bei Fußbodenheizungen die maximal zulässige Vorlauf- temperatur beachten. Ältere Fußbodenheizungen erfor- dern in der Regel etwas höhere Vorlauftemperaturen als neue. -
Seite 15: Option „Energiepreisverhältnis Strom/Fossiler Brennstoff" (Bedienermenü) Aufrufen
Hybridsystem ein- und ausschalten 4.5.2 Option „Energiepreisverhältnis Strom/fos- siler Brennstoff“ (Bedienermenü) aufrufen Das Energiepreisverhältnis Strom/fossiler Brennstoff muss regelmäßig an die aktuellen Preisverhältnisse angepasst werden. Die Ge- wichtungsfaktoren für verschiedene Strom- und Gaspreise finden Sie in Tabelle 12 auf Seite 24. Bedienung Ergebnis Klappe öffnen (links an der Griffmulde ziehen). -
Seite 16: Servicemenü „Einstellungen\Hybrid" Aufrufen
Hybridsystem ein- und ausschalten 4.5.3 Servicemenü „Einstellungen\Hybrid“ Die Parameter für den umwelt- und kostenoptimierten aufrufen Betrieb des Hybridsystems werden an der Bedieneinheit Logamatic RC35 eingestellt. Änderungen im Servicemenü dürfen nur von Vorausgesetzt werden folgende Kenntnisse, die in der einem zertifizierten und vom Hersteller quali- Serviceanleitung der Bedieneinheit vermittelt werden: fizierten Fachbetrieb vorgenommen werden. -
Seite 17: Umwelt- Und Kostenoptimierten Betrieb Des
Hybridsystem ein- und ausschalten 4.5.4 Umwelt- und kostenoptimierten Betrieb des Hybridsystems einstellen Die Entscheidung, ob die Luft-Wasser-Wärmepumpe oder der Wärmeerzeuger im Betrieb ist, kann in Abhän- gigkeit von verschiedenen Faktoren getroffen werden. Grundeinstellung: „Umweltfaktoren“ Bedienung Ergebnis Option „Umweltfaktoren“ (Primärenergiefaktoren) berücksichtigt die CO -Belas- EINSTELLUNGEN\HYBRID tung für die Umwelt. -
Seite 18: Option „Umweltfaktoren
Hybridsystem ein- und ausschalten 4.5.5 Option „Umweltfaktoren“ Beispiele: Sowohl Brennwertwärmeerzeuger als auch Luft-Wasser- Strom aus einem Gas-Heizkraftwerk mit einem Wirkungs- Wärmepumpen nutzen Energie aus fossilen Brennstoffen. grad von 40 % hat einen Primärenergiefaktor von: In Brennwertwärmeerzeugern wird das Gas direkt im •... -
Seite 19: Option „Umwelt Und Kosten
Hybridsystem ein- und ausschalten 4.5.7 Option „Umwelt und Kosten“ Der konkrete Primärenergiefaktor für die zur Es werden Umweltgesichtspunkte (PEF) und finanzielle Verfügung stehende Energie müssen Sie Gesichtspunkte (Brennstoffpreis) berücksichtigt. Der ein- beim Energieversorger erfragen. gegebene Wert muss regelmäßig an die aktuelle Kosten- entwicklung für Gas und Strom angepasst werden. -
Seite 20: Umweltschutz/Entsorgung
Umweltschutz/Entsorgung Umweltschutz/Entsorgung Umweltschutz ist ein Unternehmensgrundsatz der Bosch-Gruppe. Qualität der Erzeugnisse, Wirtschaftlichkeit und Umwelt- schutz sind für uns gleichrangige Ziele. Gesetze und Vor- schriften zum Umweltschutz werden strikt eingehalten. Zum Schutz der Umwelt setzen wir unter Berücksichti- gung wirtschaftlicher Gesichtspunkte bestmögliche Technik und Materialien ein. -
Seite 21: Inspektion Und Wartung
Inspektion und Wartung Inspektion und Wartung HINWEIS: Sachschaden durch fehlende oder mangelhafte Reinigung und Wartung! B Hybridsystem einmal jährlich von einem Fachbetrieb inspizieren, warten und reini- gen lassen. B Wir empfehlen, einen Vertrag über eine jährliche Inspektion und eine bedarfsorien- tierte Wartung abzuschließen. -
Seite 22: Energiesparhinweise
Energiesparhinweise Energiesparhinweise Inspektion und Wartung Damit der Gasverbrauch und die Umweltbelastung über lange Zeit möglichst niedrig bleiben, empfehlen wir Ihnen den Abschluss eines Wartungs- und Inspektionsvertra- ges mit jährlicher Inspektion und bedarfsabhängiger War- tung mit einem zertifizierten Fachbetrieb. Heizungsregelung In Deutschland ist nach § 14 der Energieeinsparverord- nung (EnEV) eine Heizungsregelung mit raumtemperatur- geführtem Regler oder witterungsgeführtem Regler und Thermostatventilen vorgeschrieben. -
Seite 23: Störungen
Störungen Hybridsystem sofort abschalten Wenn eine de folgenden Situationen eintritt, schalten Sie die Spannungsversorgung zum Hybrid-Manager und zur Außeneinheit sofort ab und rufen Sie den Buderus Kun- dendienst. Das Hybridsystem darf unter folgenden Umständen nicht weiterbetrieben werden: • Eine Sicherung des Hybridsystems löst übermäßig oft aus. -
Seite 24: Anhang
Anhang Anhang Kostengewichtung Strompreis — Gaspreis Strompreis [ct/kWh] 3,0-3,9 2,8 3,0 3,3 3,5 3,8 4,1 4,3 4,6 4,9 5,1 5,4 5,7 5,9 6,2 6,4 6,7 7,7 7,2 7,5 7,8 8,8 4,0-4,9 2,1 2,3 2,5 2,7 3,0 3,2 3,4 3,6 3,8 4,0 4,2 4,4 4,6 4,8 5,0 5,2 5,4 5,6 5,8 6,0 6,2 5,0-5,9 1,7 1,9 2,1 2,2 2,4 2,6 2,7 2,9 3,1 3,2 3,4 3,6 3,7 3,9 4,1 4,2 4,4 4,6 4,7 4,9 5,1 6,0-6,9... -
Seite 25: Glossar
Anhang Glossar Betriebsdruck Thermostatventil Der Betriebsdruck ist der Druck in der Heizungsanlage. Das Thermostatventil ist ein mechanischer Temperatur- regler, der abhängig von der Umgebungstemperatur über Bedieneinheit ein Ventil einen niedrigeren oder höheren Durchfluss des Die Bedieneinheit sorgt für die automatische Regelung Heizwassers gewährt, um eine Temperatur konstant zu der Vorlauftemperatur in Abhängigkeit von der Außentem- halten. -
Seite 26: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis ................Allgemeine Systembeschreibung Produktbeschreibung ............... Altgerät ..........Angaben zum Gerät ......Ausschalten, Außerbetriebnahme ............Recycling ............Außeneinheit ..........Reinigung und Pflege ..........Bedieneinheit RC35 ..........Sicherheitshinweise ............Bedienung ............Störungen ......Bestimmungsgemäße Gebrauch ........... Störungsanzeige ............. Symbolerklärung ........ - Seite 27 Notizen Logatherm – 6 720 646 971 (2011/11)
- Seite 28 Bosch Thermotechnik GmbH Sophienstrasse 30-32 D-35576 Wetzlar www.buderus.com...
