Angaben zum Produkt
4.8
Geräteaufbau
4.8.1
Übersicht Bauteile
27
20

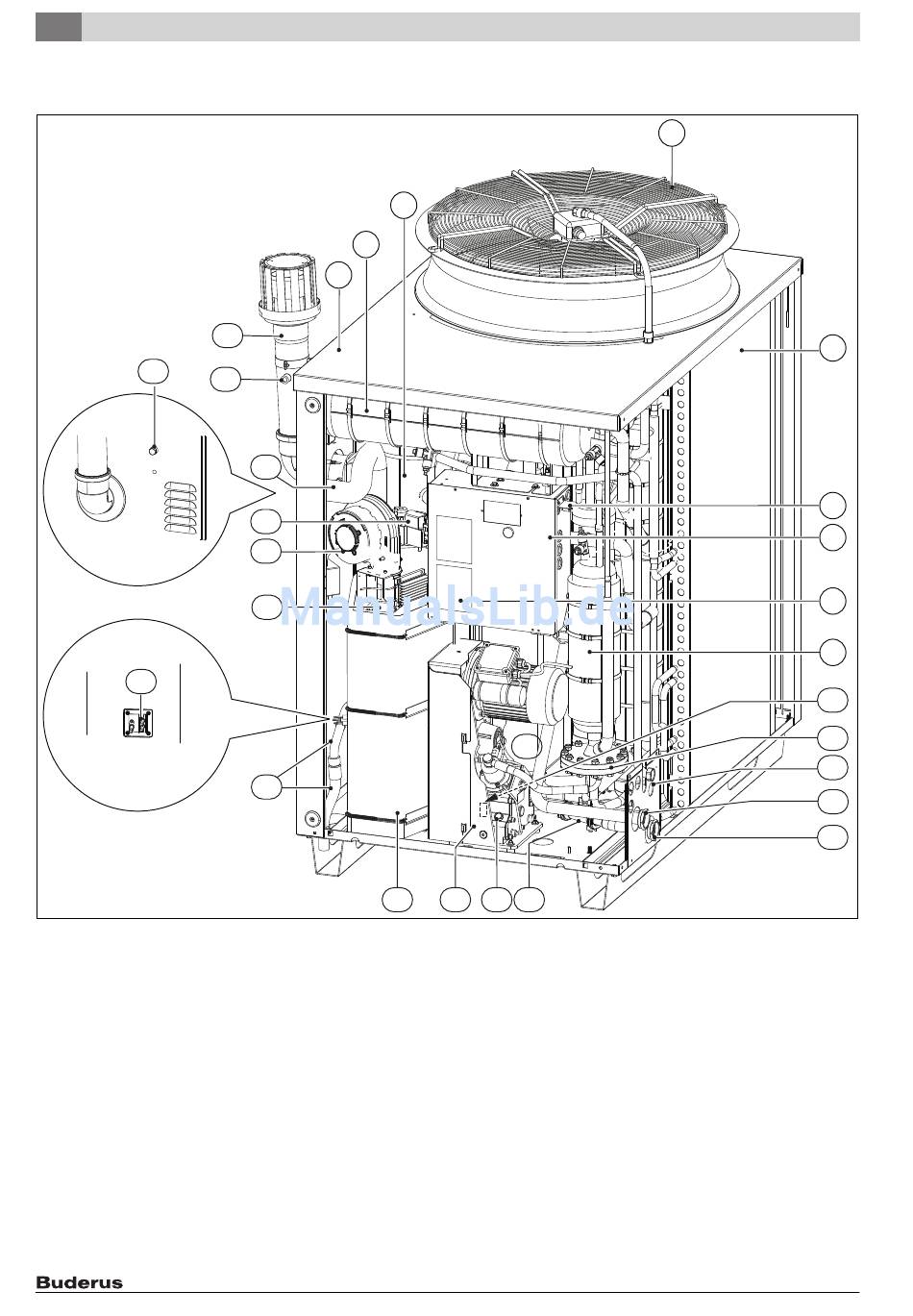

Bild 12 Übersicht Bauteile
[1]
Oberteil Verkleidung
[2]
Trockner
[3]
Austreiber
[4]
Quellengebläse
[5]
Verdampfer
[6]
Durchführung und Zugentlastung für CAN-BUS-Kabel
[7]
Gehäuse Steuergerät
[8]
Typschilder
[9]
Speicher der Lösungspumpe
[10] Drehzahlsensor Ölpumpe
[11] Membran Ölpumpe
[12] Kabeldurchführungen (4x)
[13] Heizungsrücklauf
[14] Heizungsvorlauf
[15] Durchflussmesser
[16] Ölmessstab Ölpumpe
[17] Ölpumpe
12
2
1
26
25
24
23
22
21
19
18
3
16
15
17
[18] Brennkammer
[19] Kondensatablauf mit Heizwiderstand
[20] Elektroden-Set
[21] Brenner
[22] Gebläse Verbrennungsluft
[23] Gasarmatur
[24] Ansaugrohr Verbrennungsluft
[25] Abgasmessstutzen
[26] Abgasführung
[27] Kappe für Knopf zum Reset des Abgastemperaturbegrenzers
