Montage und Installation
5.3.4
Installieren (elektrisch)
Die Kabel müssen zur Zugentlastung
bauseits in einem Kabelkanal geführt
werden
1.
Lösen Sie die vier Gehäuse‐
schrauben
2.
Heben Sie das Reglergehäuseober‐
teil etwas nach vorne an und
klappen Sie es nach links

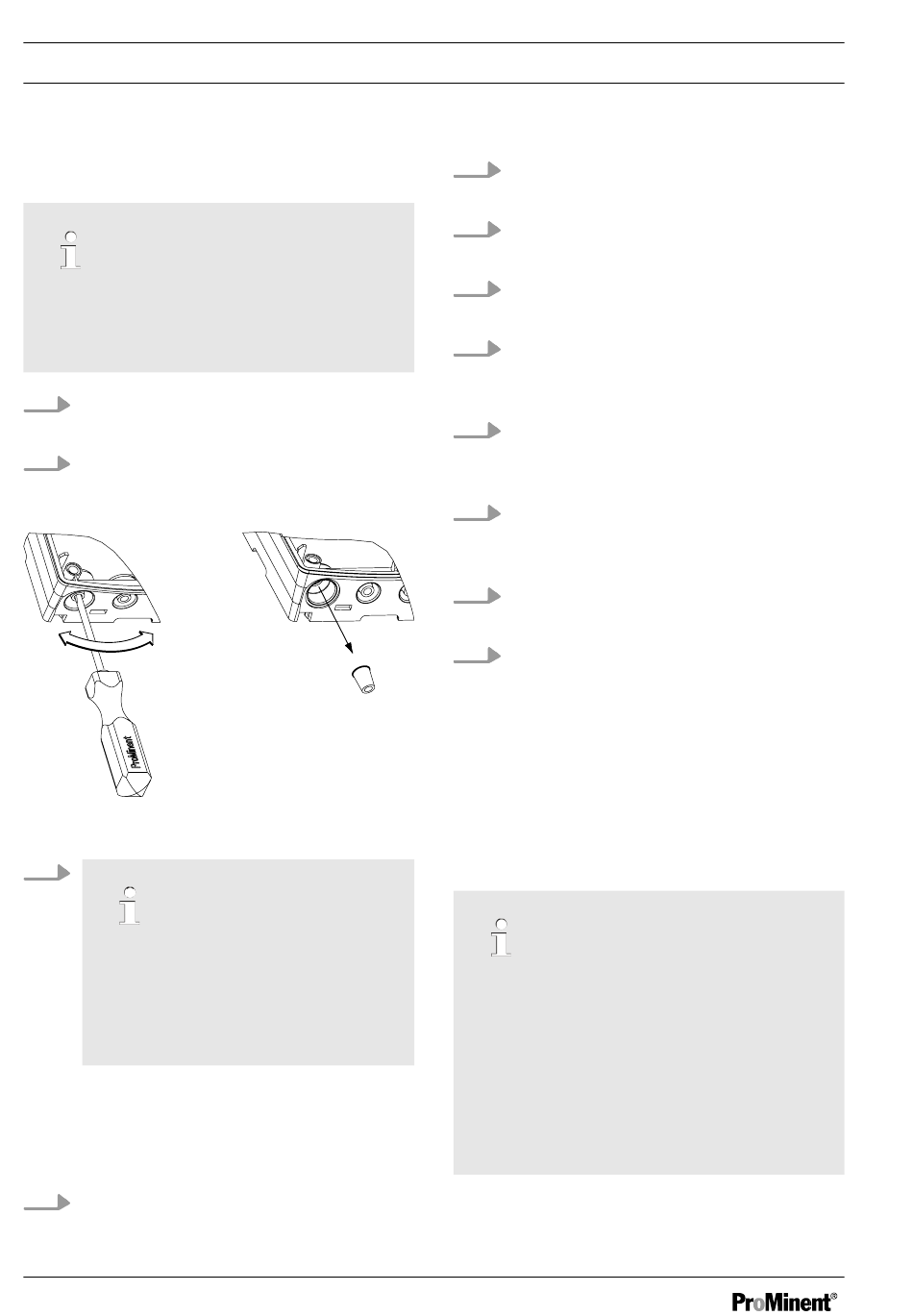

Abb. 14: Gewindebohrungen ausbrechen
3.
Große Verschraubung (M 20 x
1,5)
Kleine Verschraubungen (M 16
x 1,5)
Brechen Sie so viele Gewindeboh‐
rungen an der Unterseite des Reg‐
lergehäuseunterteils aus wie Sie
benötigen
4.
Führen Sie die Kabel in die entspre‐
chenden Reduziereinsätze ein
36
5.
Setzen Sie die Reduziereinsätze in
die Verschraubungen ein
6.
Führen Sie die Kabel in den Regler
ein
7.
Schließen Sie die Kabel an, wie im
Klemmenplan gezeigt
8.
Schrauben Sie die benötigten Ver‐
schraubungen ein und ziehen Sie
diese fest
9.
Ziehen Sie die Klemmmuttern der
Verschraubungen so fest an, dass
diese dicht sind
10.
Klappen Sie das Reglergehäuseo‐
berteil auf das Reglergehäuseunter‐
teil
11.
Ziehen Sie die Gehäuseschrauben
handfest an
12.
Prüfen Sie nun nochmals den Sitz
der Dichtung. Nur wenn die Mon‐
tage korrekt ist, wird die Schutzart
IP 67 (Wand-/Rohrmontage) bzw.
IP 54 (Schalttafelmontage) erreicht
A0272
Das Schalten von induktiven
5.4
Lasten
Wenn Sie an ein Relais Ihres Reglers
eine induktive Last, also einen Ver‐
braucher der eine Spule (z.B. Motor‐
pumpe alpha) verwendet,
anschließen, dann müssen Sie Ihren
Regler mit einer Schutzbeschaltung
absichern. Fragen Sie im Zweifelsfall
eine Elektrofachkraft um Rat.
