Klemmenplan
Leitfähigkeitssensor, konduktiv
Leitfähigkeitssensor, konduktiv, mit PT100/PT1000
Normsignal-Ausgang1,
0/4...20 mA (Schreiber, Stellglied)
Grenzwertrelais, Timer, Stellglied 1

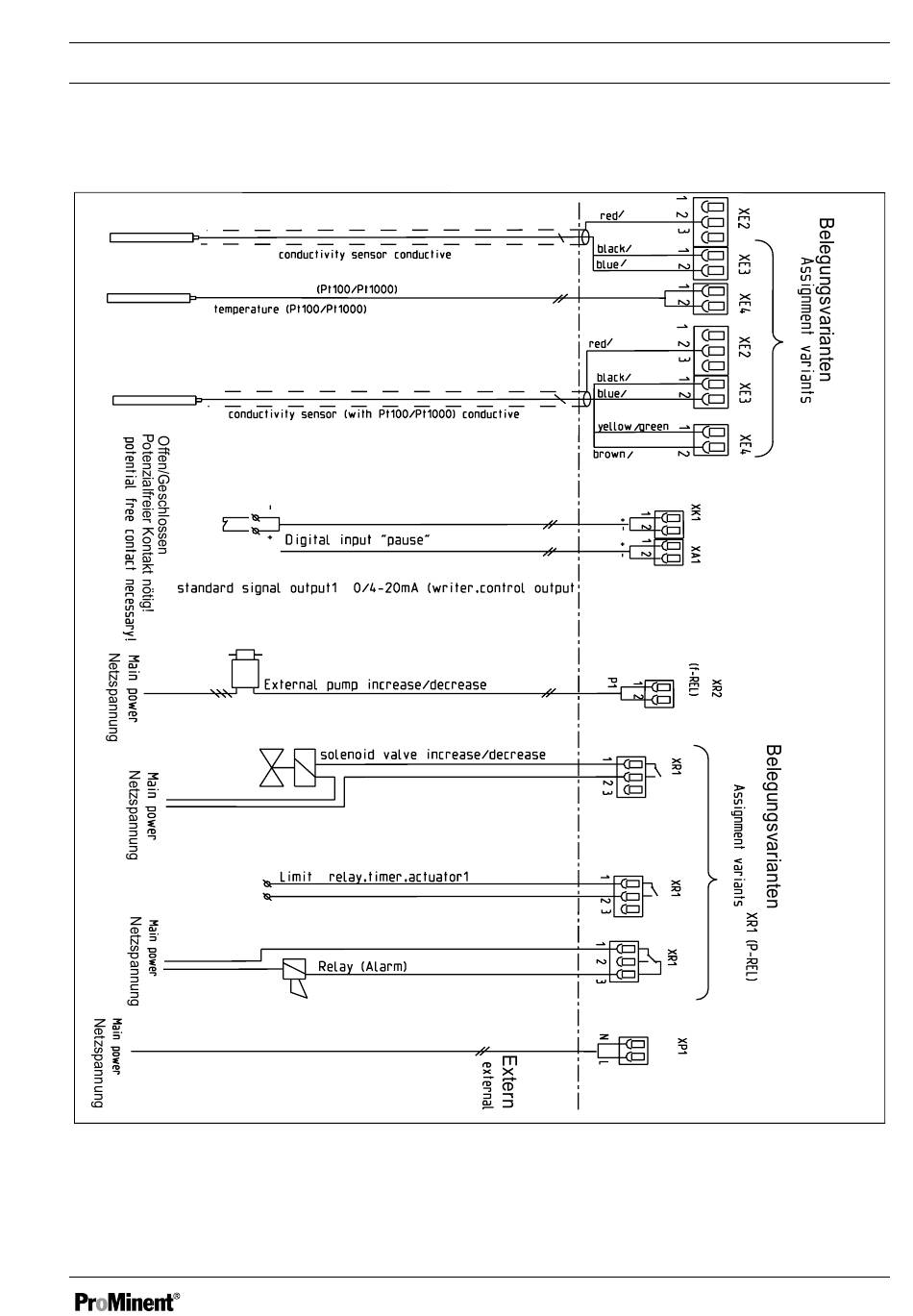

Abb. 13: Klemmenplan
Temperatursensor
Digital-Eingang „Pause"
Extern, Pumpe, heben/senken
Magnetventil, heben/senken
Relais (Alarm)
Montage und Installation
Rot
Schwarz
Blau
Rot
Schwarz
Blau
Gelb/Grün
Braun
A1613
