Die Schutzbeschaltung mittels RC-Glied
ist eine einfache, aber dennoch sehr wirk‐
same Schaltung. Diese Schaltung wird
auch als Snubber oder als Boucherot-
Glied bezeichnet. Sie wird überwiegend
zum Schutz von Schaltkontakten ver‐
wendet.
Die Reihenschaltung von Widerstand und
Kondensator bewirkt beim Abschaltvor‐
gang, dass der Strom in einer gedämpften
Schwingung ausklingen kann.
Beim Einschaltvorgang dient der Wider‐
stand außerdem als Strombegrenzung für
den Ladevorgang des Kondensators. Die
Schutzbeschaltung mittels RC-Glied ist
sehr gut geeignet für Wechselspannung.
Der Widerstand R des RC-Gliedes wird
dabei entsprechend der folgenden
Formel dimensioniert:
R=U/I
L
(U= Spannung über der Last // I
strom)
Die Größe des Kondensators lässt sich
mit folgender Formel ermitteln:
C=k * I
L
k=0,1...2 (applikationsabhängig).
Nur Kondensator der Klasse X2 ver‐
wenden.
Einheiten: R = Ohm; U = Volt; I
Ampere; C = µF
Werden Verbraucher geschaltet, die
einen erhöhten Einschaltstrom haben
(z.B. Steckerschaltnetzteile), dann
muss eine Begrenzung des Ein‐
schaltstroms vorgesehen werden.
Der Abschaltvorgang lässt sich mittels
eines Oszillogramms ermitteln und doku‐
mentieren. Die Spannungsspitze am
Schaltkontakt ist abhängig von der
gewählten RC-Kombination.

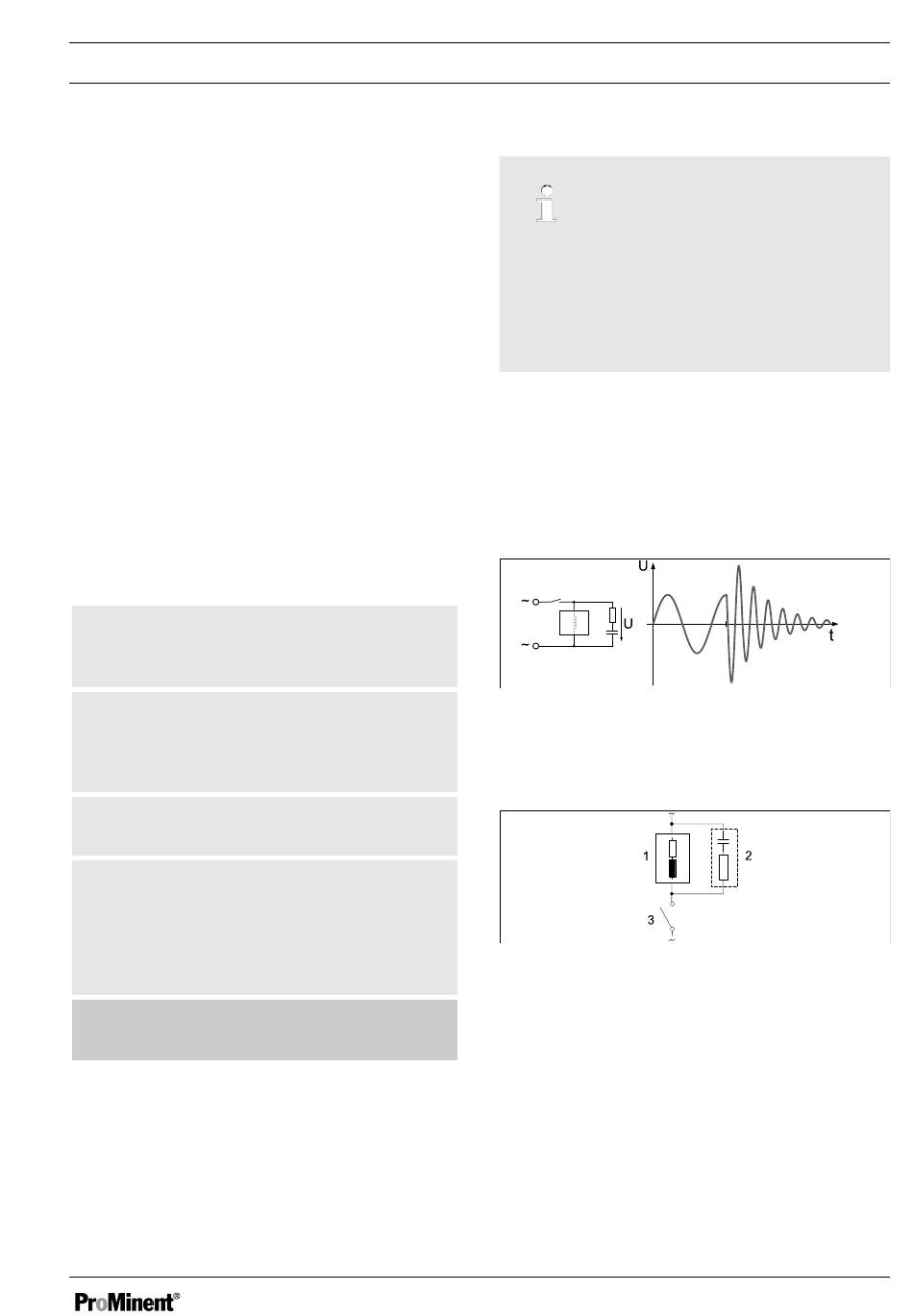

Abb. 15: Abschaltvorgang im Oszillo‐
gramm
= Last‐
L
Abb. 16: RC-Schutzbeschaltung für die
Relaiskontakte
=
L
Montage und Installation
A0842
A0835
