Montage und Installation
5.2.2

Rohrmontage

Montieren (mechanisch)
Rohrdurchmesser
Rohrdurchmesser: 25 mm bis 60 mm.
2
1

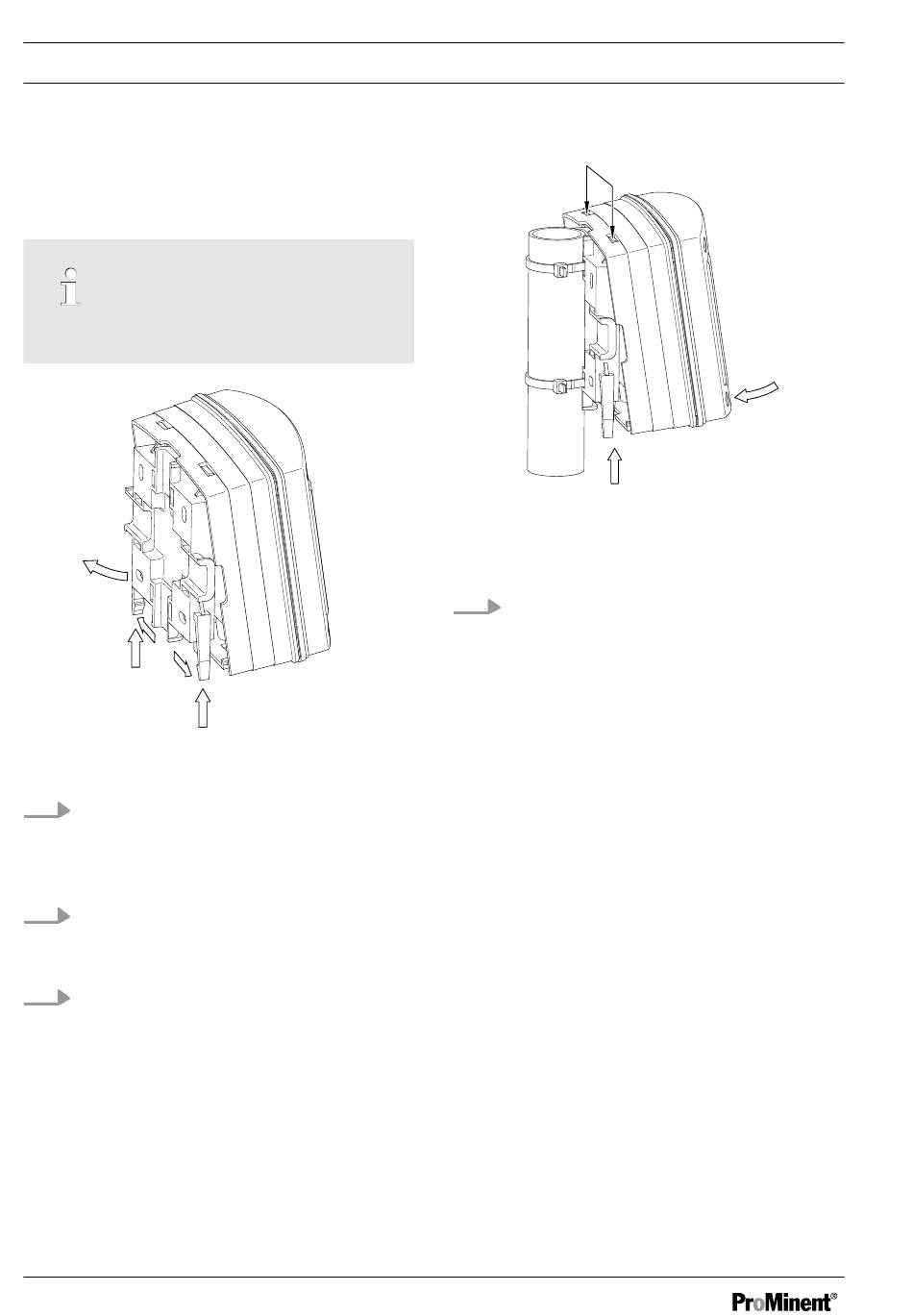

Abb. 3: Wand-/Rohrhalterung abbauen
1. Wand-/Rohrhalterung abbauen. Die
beiden Schnapphaken (1) nach
außen ziehen und nach oben drü‐
cken
2. Die Wand-/Rohrhalterung weg‐
klappen (2) und nach unten heraus‐
ziehen
3. Wand-/Rohrhalterung mit Kabelbin‐
dern (oder Rohrschellen) am Rohr
befestigen
20
Abb. 4: DULCOMETER
einhängen und befestigen
4.
Den DULCOMETER
Regler oben (1) in die Wand-/Rohr‐
halterung einhängen und mit
leichtem Druck unten (2) gegen die
Wand-/Rohrhalterung drücken.
Dann nach oben (3) drücken bis der
DULCOMETER
A0273
hörbar einrastet
1
2
3
Compact Regler
®
® Compact
Compact Regler
®
A0275
