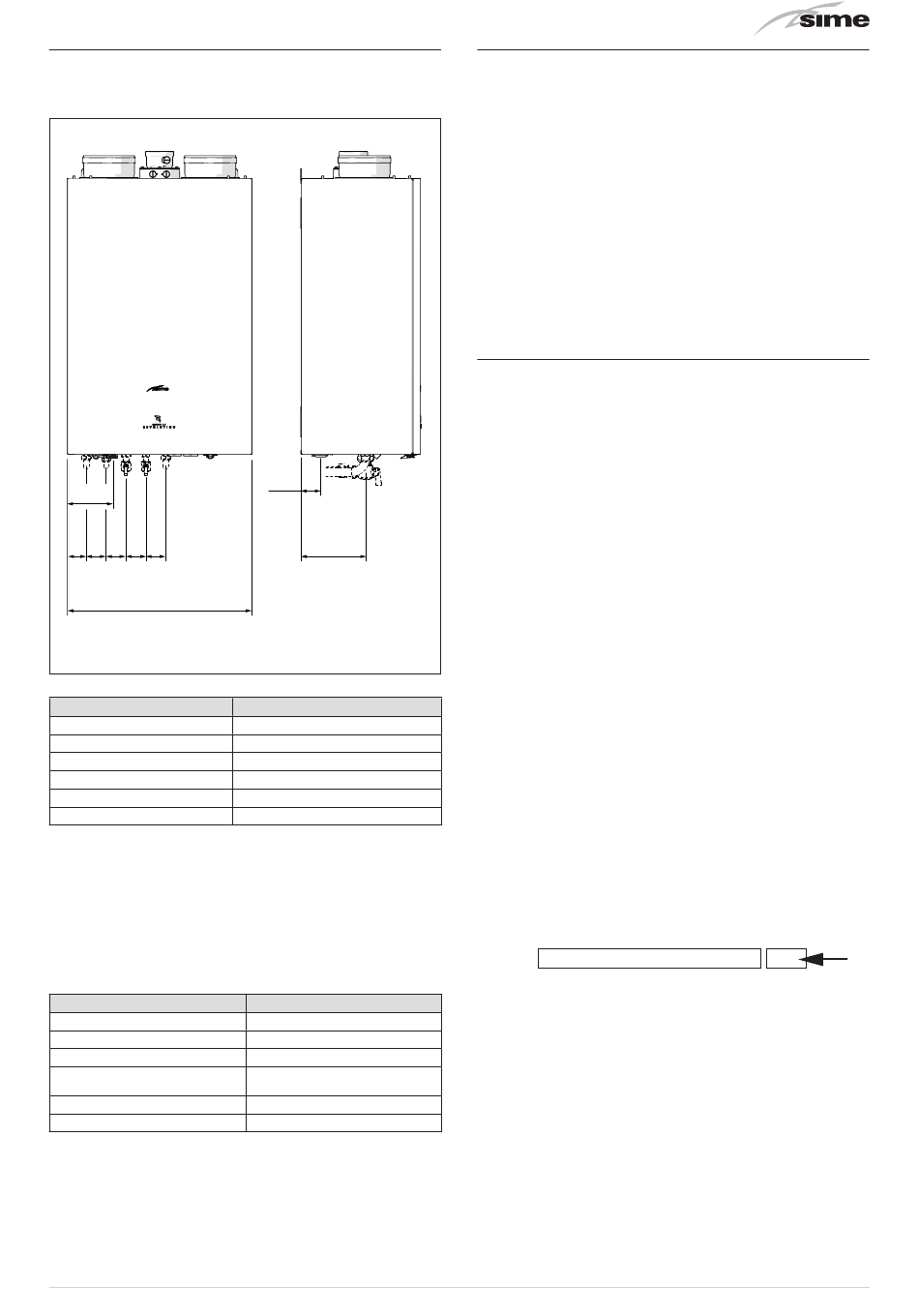

5.9 Hydraulikanschlüsse
Die Hydraulikanschlüsse haben die folgenden Eigenschaften und
Größen.
150
Sc
61 65 65 65 65
M U G E R
600
Beschreibung
M - Zufuhr Anlage
R - Rücklauf Anlage
U - Brauchwasserauslass
E - Einlass Brauchwasser
G - Gasversorgung
Sc - Kondenswasserauslass
a
ACHTUNG
Es ist Pflicht, einen Filter an der Rücklaufleitung der
Anlage anzubringen.
5.9.1 Hydraulikzubehör (optional)
Zum Erleichtern des Wasser- und Gasanschlusses des Heizkes-
sels ist das in der Tabelle angegebene Zubehör erhältlich, das se-
parat vom Heizkessel bestellt werden kann.
BESCHREIBUNG
Satz Winkelanschlüsse
Bausatz Hähne
Bausatz Systemtrenner
Satz für Ersatz der Wandbefesti-
gungen anderer Marken
Satz Polyphosphatdosierer
Satz Befülldosierer
die Anweisungen der Bausätze werden mit dem Zube-
HINWEIS:
hör geliefert oder sind auf die jeweilige Verpackung gedruckt.
64,5
Sc
210
Abb. 55
Murelle Revolution 30
Ø 3/4" G
Ø 3/4" G
Ø 1/2" G
Ø 1/2" G
Ø 3/4" G
Ø 20 mm
CODE
8075418
8091806
8091842
8093900
8101700
8101710
5.10

Sammlung/Ablass Kondenswasser

Zum Auffangen des Kondenswassers wird empfohlen:
– die Kondenswasserauslässe des Gerätes und des Rauchabzugs
zu sammeln
– eine Neutralisierungsvorrichtung vorsehen
– darauf achten, dass das Gefälle der Abflüsse >3 % ist.
m
HINWEIS
– Die Ablassleitung des Kondenswassers muss dicht
und entsprechend dem Siphon dimensioniert sein
und darf keine Verengungen aufweisen.
– Der Kondenswasserauslass muss im Einklang mit
den geltenden nationalen oder lokalen Bestimmun-
gen realisiert werden.
– Vor der Erstinbetriebnahme des Gerätes den Siphon
mit Wasser füllen.
5.11

Gasversorgung

Die Heizkessel Murelle Revolution 30 verlassen das Werk vorge-
rüstet für das Gas G20/G25 und können ohne jegliche mechani-
sche Änderungen auch mit G31 betrieben werden. Es muss der
Parameter „03" ausgewählt (siehe „Parameteranzeige und -ein-
stellung") und auf Grundlage der zu verwendenden Gasart einge-
stellt werden.
Bei Umstellung auf eine andere Gasart vollständig die Vorgehens-
weise zur „INBETRIEBNAHME" des Gerätes ausführen.
Der Anschluss der Heizkessel an die Gasversorgung muss unter
Einhaltung der geltenden Installationsnormen vorgenommen
werden.
Vor Ausführung des Anschlusses sicherstellen, dass:
– die Gasart mit der übereinstimmt, für die das Gerät vorgerüstet
ist
– die Leitungen sauber sind
– der Querschnitt der Gaszufuhrleitung gleich oder größer dem
des Anschlusses des Heizkessels ist (G 3/4") und in derselben
ein Druckverlust herrscht, der höchstens dem entspricht, der
zwischen der Gasversorgung und dem Heizkessel vorgesehen
ist.
a
ACHTUNG
Nach Abschluss der Installation prüfen, dass die An-
schlüsse alle dicht sind, wie von den Installationsvor-
schriften vorgesehen.
m
HINWEIS
Es wird die Verwendung eines geeigneten Filters an der
Gasleitung empfohlen.
m
HINWEIS
Bei Umrüstung auf ein anderes Versorgungsgas von
G20/G25 auf G31 markieren Sie das entsprechende Feld
auf dem TYPENSCHILD..
G31 - 37 mbar
X
