4.14.2 Wärmepumpe
V1
4 3 2 1
REG
G
A N B 24 24
+ D - + -
Gebläse Wärmepumpe
V1
BY-PASS Bypass-Magnetventil
Kontrollsonde Gebläse
SCV
Sonde Anlagenrücklauf
SRI
Sonde Anlagenzufuhr
SMI
Hochdruckschalter
P1
P2 Niederdruckschalter
Kompressor
COMP
Kondensator
COND
W5 Verbinder PdC-Hauptbedienfeld
BY-PASS
BRAUN
BLAU
RS485
BRAUN
BLAU
W5
SCHWARZ
SCV
SCHWARZ
SCHWARZ
SCHWARZ
F1
SCHWARZ
24V
F1
F2
IG PDC
REG
W5
W5
SCHWARZ
SRI
SCHWARZ
SCHWARZ
SMI
SCHWARZ
SCHWARZ
P1
P2
BLAU
BLAU
SCHWARZ
F2
SCHWARZ
(#)
24V
230 V - 50 Hz
Netzgerät 24V Hauptbedienfeld (entfernt
installiert)
Sicherung (2AT)
Sicherung (500mAT)
Leistungsschalter Wärmepumpe
Regler Wärmepumpe
Verbinder PdC-Hauptbedienfeld
Verbinder PdC - Hauptbedienfeld
COMP
COND

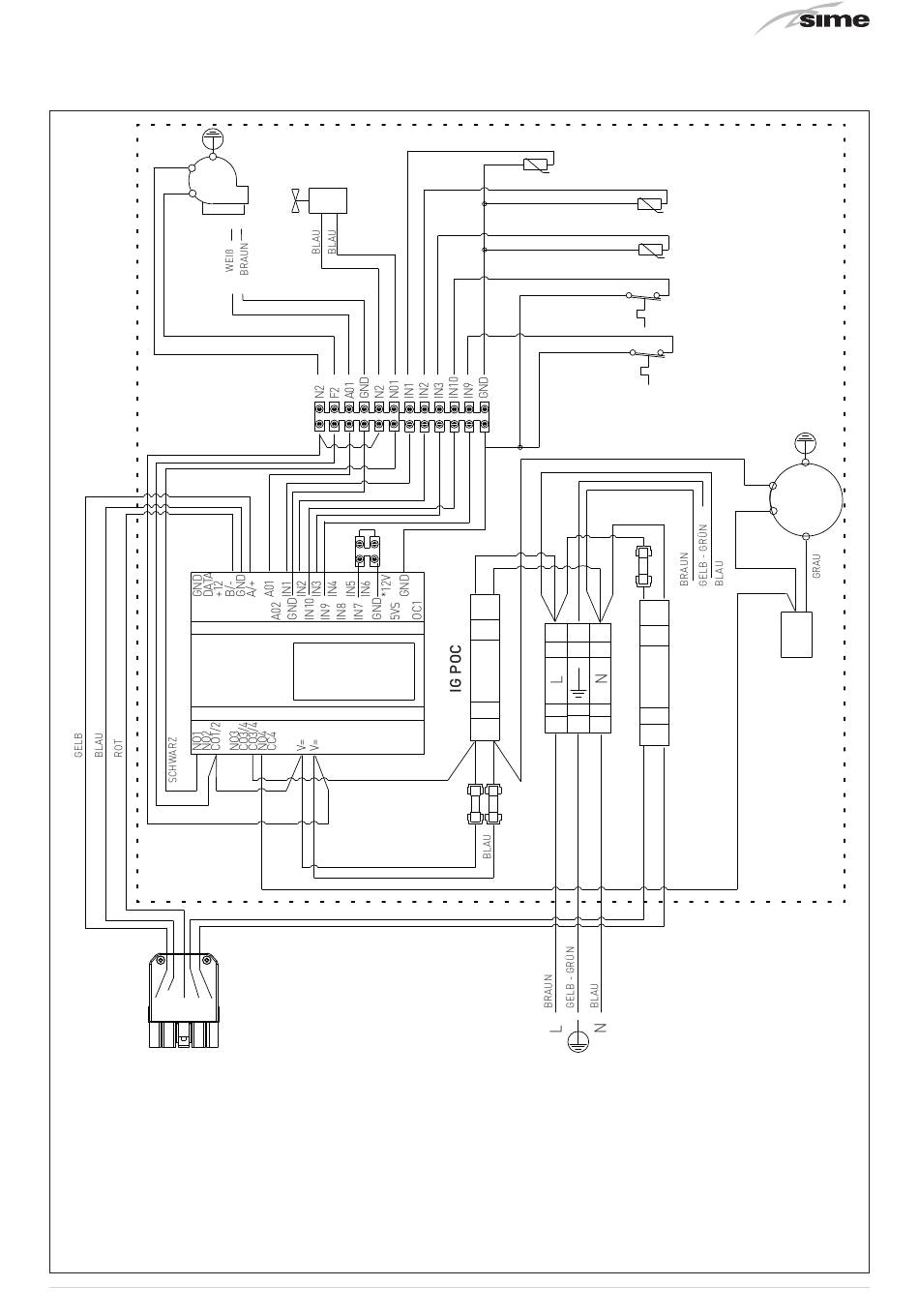

Abb. 46
