4.14.3

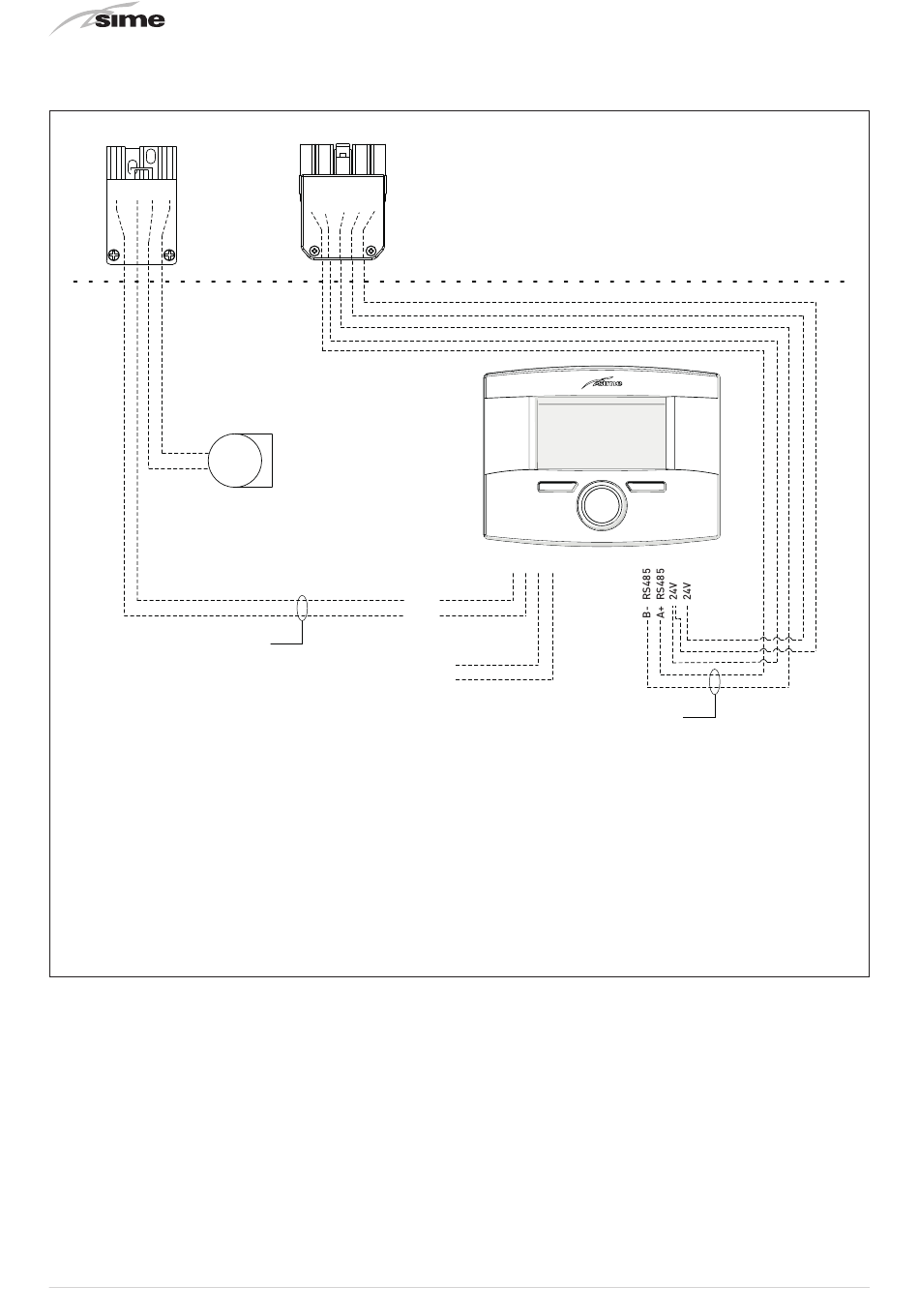

Verbindung Apparat-Externe Sonde-Hauptbedienfeld (entfernt installiert)

Die nachstehend gezeigte Anschlüsse gehen zulasten des Installateurs und müssen vor der Installation des Hauptbedienfeldes (entfernt
installiert) vorbereitet werden, siehe "Montage des Hauptbedienfeldes (entfernt installiert)".
W4
OT OTSE SE
Nicht polarisiertes Kabel
SE Externe Sonde
Kommunikation Opentherm
OT
Telefonwählgerät (optional)
GSM
Pcp Hauptbedienfeld
Verbinder Heizkessel (Gasseite) - Hauptbedienfeld
W4
Verbinder PdC - Hauptbedienfeld
W5
m
HINWEIS
Folgendes ist Pflicht:
– Die Verwendung eines omnipolaren FI/LS-Schalters,
Leitungstrennschalter, konform mit den EN-Normen
und die volständige Trennung unter den Bedingungen
der Überspannungskategorie III ermöglicht (d.h. mit
mindestens 3 mm Abstand zwischen den geöfneten
Kontakten) .
– Die Verbindung L (Phase) - N (Nullleiter) berücksich-
tigen.
– Das Versorgungskabel nur mit einem bestellten Er-
satzkabel austauschen und von qualifiziertem Fach-
personal anschließen lassen.
28
W5
G
A N B 24 24
+ D - + -
Pcp
SE
OT
GSM
Polarisiertes abgeschirmtes Kabel
1 2 3 4 5
m
HINWEIS
Folgendes ist Pflicht:
– Das Erdungskabel an eine zweckdienliche Erdungs-
anlage anschließen. Der Hersteller haftet nicht für
eventuelle Schäden aufgrund des Fehlens der Erdung
des Gerätes und der Nichtbeachtung der Angaben in
den Schaltplänen.
d
VERBOT
Für die Erdung des Gerätes die Wasserleitungen zu nut-
zen.
6 7 8
- +
Abb. 47
