5.12 Rauchabzug und Luftansaugung (verbren-
nungsfördernde Luft/Wärmepumpe)
m
HINWEISE
Für die Installation/Nutzung der Heizkessel Murelle Re-
müssen die Rauchabzug- und Luftansauglei-
volution 30
tungen für die verbrennungsfördernde Luft/Wärme-
pumpe wie folgt montiert werden:. Wenn sie an einem
teilweise geschützten Ort im Außenbereich installiert
werden, muss trotzdem mindestens die Konfiguration
bestehend aus 90°-Kurve und Endstück Ansaugung/Aus-
lass verwendet werden

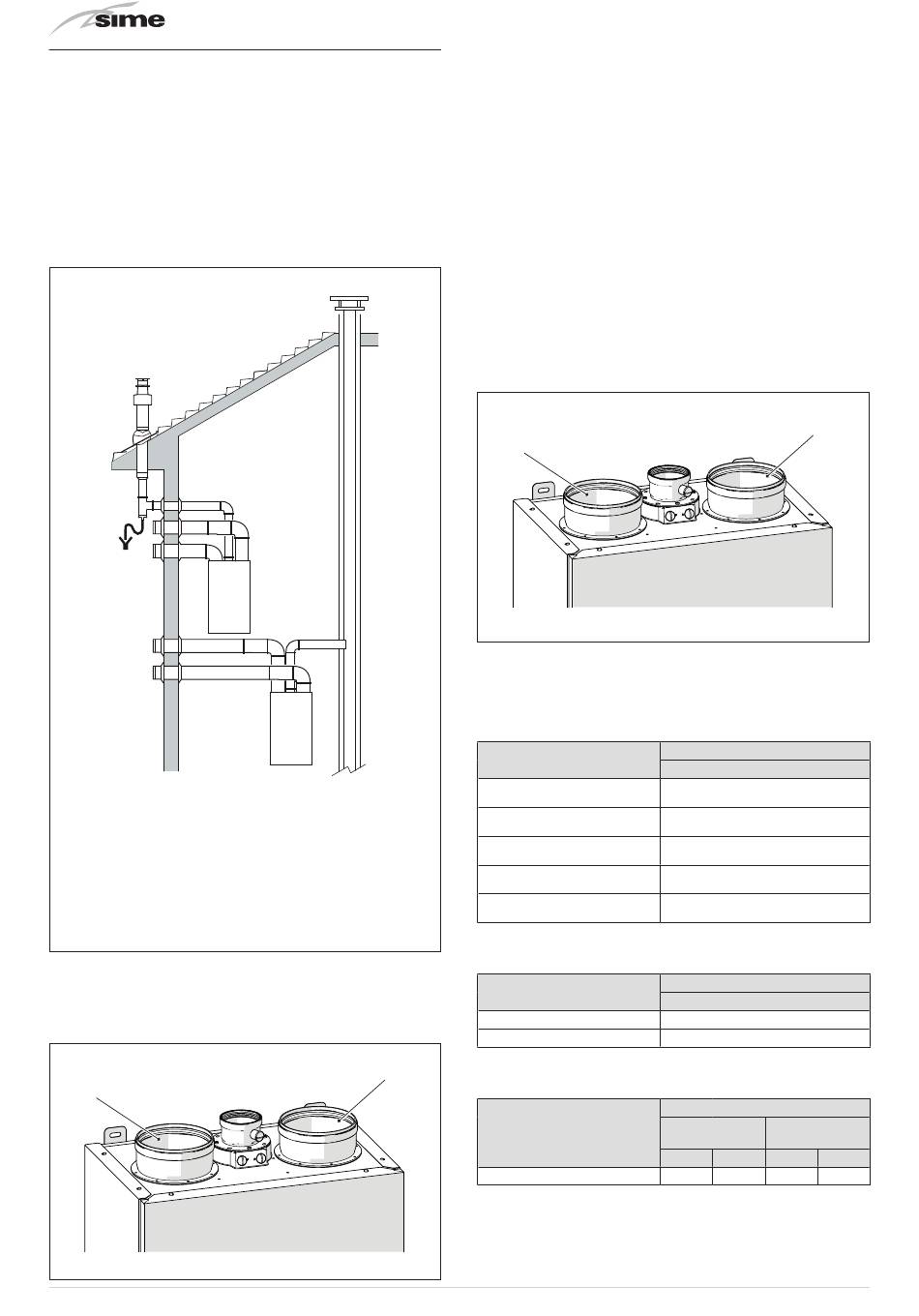

Zulässige Abzugarten
C53
Abzug und Ansaugung separat an der Wand oder
auf dem Dach und in jedem Fall in unterschiedli-
chen Druckzonen.
C83
Abzug in einzelnes oder gemeinsames Rauchab-
zugsrohr und Ansaugung an der Wand.
m
HINWEISE
Wenn sich der Rauchabzug an der Wand befindet, muss
er mindestens 500 mm über den Luftleitungen positio-
niert werden.
1
34
.
C53
C63
C83
2
m
HINWEISE
– Die Abzugsleitung und der Anschluss an das Rauch-
abzugsrohr müssen in Übereinstimmung mit den
geltenden nationalen und lokalen Normen und Ge-
setzen realisiert werden.
– Das Tragen steifer und dichter Handschuhe, die ge-
genüber hohen Temperaturen, Kondenswasser und
mechanischen Beanspruchungen resistent sind, ist
Pflicht.
– Nicht isolierte Abzugsleitungen stellen eine poten-
zielle Gefahrenquelle dar.
5.12.1 Koaxialleitungen (Ø160/200mm) für Luftansau-
gung und Luftauslass (verbrennungsfördernde
Luft/Wärmepumpe)
Für das Ansaugen der verbrennungsfördernden Luft sowie für die
Ansaugung/den Ablass der Wärmepumpe werden Koaxialleitun-
gen Ø160/200mm verwendet. Der Zwischenraum zwischen den
beiden Leitungen ist erforderlich, um die Bildung von Kondens-
wasser zu vermeiden.
1
LEGENDE:
Ansaugung verbrennungsfördernde Luft/Wärmepumpe
1
Ablass Wärmepumpe
2
Koaxialzubehör Luft
Beschreibung
Verlängerung MF PP Ø 160/200
L=1000
Verlängerung MF PP Ø 160/200
L=500
Kurve Ø 160/200 90° PP MUR.
REV
Kurve Ø 160/200 45° PP MUR.
REV
Endstück Ansaugung/Auslass
MUR. REVOL.
Abb. 56
Druckverluste - Gleichwertige Länge
Modell
90°-Bogen
45°-Bogen
Maximale Länge der geradlinigen Abschnitte
Modell
Murelle Revolution 30
(*) Die max. Länge des geradlinigen Abschnitts enthält bereits
eine 90°-Kurve. Eine Verkürzung von einem der beiden Abschnit-
te GESTATTET NICHT die Verlängerung des jeweils anderen Ab-
schnitts um die gleiche Länge.
Abb. 57
2
Abb. 58
Code
Ø 160/200 mm
8077360
8077361
8089930
8089931
8089550
Leq (laufende Meter)
Ø 160/200 mm
1,5
1
Leitungslänge Ø 160/200
L waagerecht H senkrecht
(m) (*) (m) (*)
Ans. Abl. Ans. Abl.
3 3 4 4
