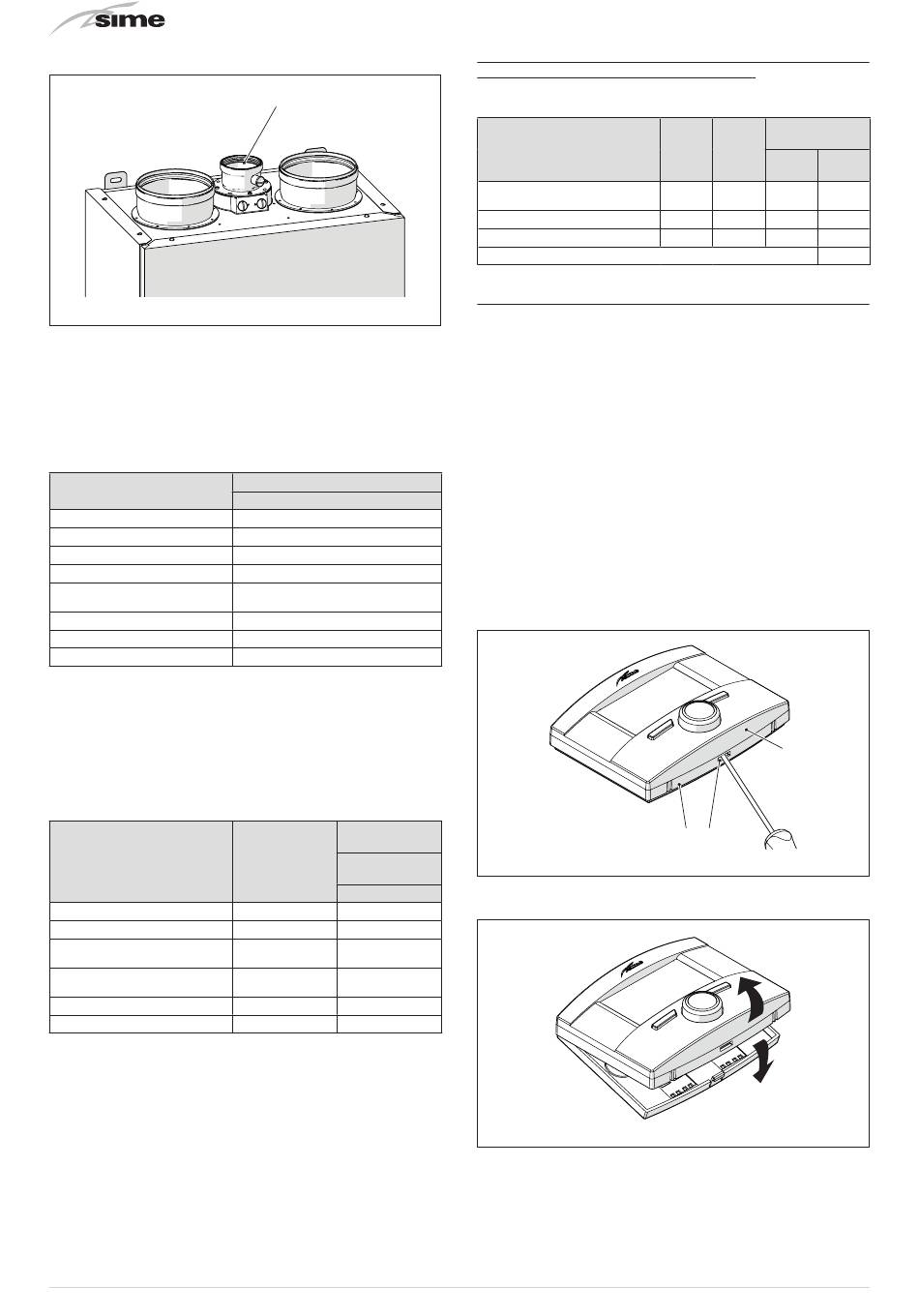

5.12.4 Rauchabzug (Ø 80mm)
LEGENDE:
Anschluss Rauchabzug
1
Zum Realisieren des Rauchabzugs muss das Zubehör ange-
schlossen werden, das aus der folgenden Tabelle ausgewählt
werden kann.
Zubehör
Beschreibung
90°-Bogen AG/IG (6 St.)
Verlängerung L. 1000 mm (6 St.)
Verlängerung L. 500 mm (6 St.)
Wandablassendstück
Satz innere und äußere Gewin-
deringe
45°-Bogen AG/IG (6 St.)
Dachauslassendstück
Auffangen von Kondenswasser
m
HINWEIS
– Die maximale Länge der Rauchabzugleitung muss auf
Grundlage des Druckverlustes der einzelnen verwen-
deten Zubehörteile bestimmt werden und darf nicht
größer als 15 mm H2O
Druckverlust Zubehör Ø 80 mm
Beschreibung
90°-Bogen IG/AG
45°-Bogen IG/AG
Waagerechte Verlängerung L
1000 mm
Senkrechte Verlängerung L
1000 mm
Wandendstück
Dachauslassendstück
36
1
Abb. 63
Code
Durchmesser Ø 80 (mm)
8077450
8077351
8077350
8089501
8091500
8077451
8091204
8093300
sein.
Druckverlust
(mm H O)
2
Code Murelle Revolu-
tion 30
Auslass
8077450 0,30
8077451 0,20
8077351 0,20
8077351 0,20
8089501 0,35
8091204 0,15
Beispiel für die Berechnung des Druckverlustes eines Rauchab-
zugs für den Heizkessel Murelle Revolution 30 .
(Installation zulässig, da die Summe des Druckverlustes des ver-
wendeten Zubehörs kleiner als 15 mmH
Zubehör Ø 80 mm
Verlängerung L 1000 mm (waa-
gerecht)
90°-Bogen
Wandendstück
SUMME
5.13 Montage des Hauptbedienfeldes (entfernt
installiert)
m
HINWEIS
Vor der Wandmontage des Hauptbedienfels müssen die
folgenden Kabel vorbereitet werden, die anschließend
an die Klemmen im Bedienfeld anzuschließen sind:
– Kommunikationskabel Mod-Bus
– Kabel 2 x 0,75 mm2 für die 24V-Versorgung
– Kommunikationskabel Open Therm
– Kommunikationskabel für die eventuelle Verwendung
eines Telefonwählgerätes für die Fernsteuerung.
– Das Hauptbedienfeld aus der Packung nehmen
– Die Befestigungslasche mit einem Schraubendreher eindrü-
cken (1), um die Basis (2) von der Benutzerschnittstelle (3) zu
lösen; dabei Acht geben, dass das Werkzeug nicht ins Gerätein-
nere eindringt
– Die beiden Teile voneinander trennen
O ist).
2
Druckverlust
(mm H O)
2
Code Menge
Gesamt-
Auslass
werte
8077351 7 7 x 0,20 1,40
8077450 2 2 x 0,30 0,60
8089501 2 0,35 0,35
2,35
3
2 1
Abb. 64
Abb. 65
