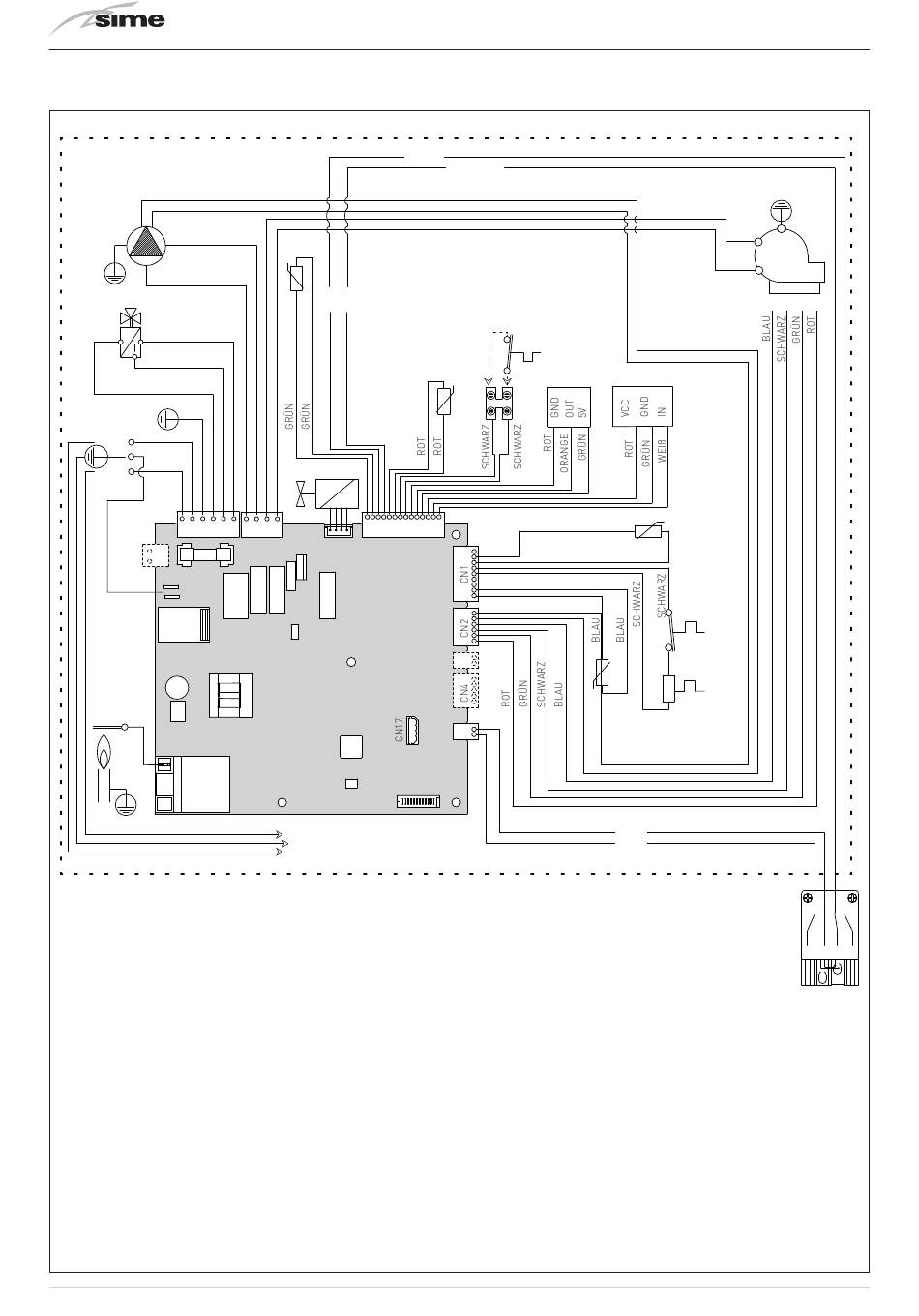

4.14 Schaltpläne
4.14.1

Heizkessel

BLAU
BRAUN
BLAU
PI
BRAUN
VD
2 3
SCHWARZ
BRAUN
BLAU
L
N
CN12
CN11
EAR
TRA
Leitung
L
N Neutralleiter
Abzweigventil
VD
Anlagenpumpe
PI
Rücklauffühler
SR
Externe Sonde
SE
Brauchwassersonde
SS
Zonen-Raumthermostat
TA2
Druckmessgerät
TPA
FLM Durchflussmesser
26
SR
SE
EV
CN13
CN14
F
CD. 6324920
BLAU
GELB - GRÜN (#)
BRAUN
ROT
SCHWARZ
TA2
SS
TPA
CN15
CN3
CN5
CN6
V
F
SF
TS
SM
TFU
EAR
TRA
OT
W4
BLAU
BRAUN
FLM
ROT
SF
ROT
TS
SM TFU
BLAU
OT
GRÜN
Gebläse
Sicherung (3.15AT)
Rauchgassonde
Sicherheitsthermostat
Vorlauffühler
Überhitzungsschutz
Zünd-/Messelektrode
Zündtransformator
Kommunikation Opentherm
Verbinder Heizkessel (Gasseite) - Hauptbedi-
enfeld
V
4 3 2 1
W4
TA TASE SE
Abb. 45
