DE

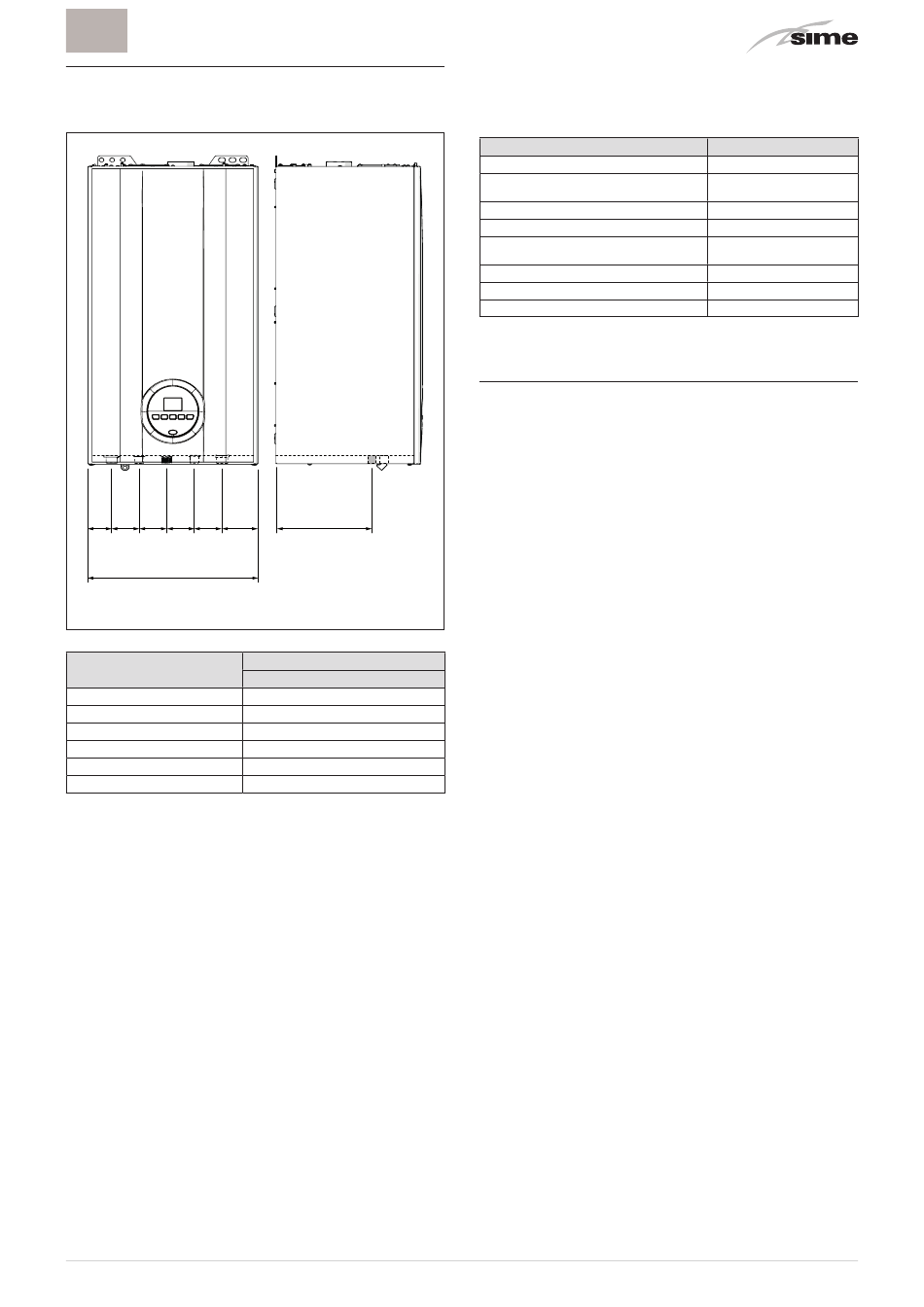

6.9 Hydraulikanschlüsse
Die Hydraulikanschlüsse haben die folgenden Eigenschaften und
Größen.
55 65 65 65 65 85
M U G E R
L
Beschreibung
M - Zufuhr Anlage
R - Rücklauf Anlage
U - Brauchwasserauslass
E - Einlass Brauchwasser
G - Gasversorgung
L (mm)
214
Abb. 21
UNIQA REVOLUTION 25
-
Ø 3/4" G
Ø 3/4" G
Ø 1/2" G
Ø 1/2" G
Ø 3/4" G
400
6.9.1 Hydraulikzubehör (optional)
Zum Erleichtern des Wasser- und Gasanschlusses des Heizkessels
ist das in der Tabelle angegebene Zubehör erhältlich, das separat
vom Heizkessel bestellt werden kann.
BESCHREIBUNG
Satz Winkelanschlüsse
Satz Winkelanschlüsse und Hähne mit
Anschlüssen DIN/SIME
Bausatz Hähne
Satz Hähne mit Anschlüssen DIN/SIME
Satz für Ersatz der Wandbefestigungen
anderer Marken
Düsen-Kit G31
Satz Polyphosphatdosierer
Satz Befülldosierer
die Anweisungen der Bausätze werden mit dem Zubehör
HINWEIS:
geliefert oder sind auf die jeweilige Verpackung gedruckt.
6.10

Gasversorgung

Die Heizkessel UNIQA REVOLUTION 25 verlassen das Werk vorgerüs-
tet für das Gas G20 oder G31. Die Modelle für G20 können für den
Betrieb mit G31 mithilfe des "spezifischen Düsen-Kits" (optional) um-
gestellt werden, das auf Anfrage getrennt vom Heizkessel von Sime
erhältlich ist.
Bei Umstellung auf eine andere Gasart vollständig die Vorgehenswei-
se zum „WECHSEL DES VERWENDBAREN GASES" des Gerätes aus-
führen.
Die Heizkessel müssen unter Einhaltung der im Verwendungsland
geltenden Installationsnormen an die Gasversorgung angeschlossen
werden.
Vor Ausführung des Anschlusses sicherstellen, dass:
– die Gasart mit der übereinstimmt, für die das Gerät vorgerüstet ist
– die Leitungen sauber sind
– der Querschnitt der Gaszufuhrleitung gleich oder größer dem
des Anschlusses des Heizkessels ist (G 3/4") und in derselben ein
Druckverlust herrscht, der höchstens dem entspricht, der zwi-
schen der Gasversorgung und dem Heizkessel vorgesehen ist.
a
ACHTUNG
Nach Abschluss der Installation prüfen, dass die Anschlüs-
se alle dicht sind, wie von den Installationsvorschriften vor-
gesehen.
m
HINWEIS
Es wird die Verwendung eines geeigneten Filters an der
Gasleitung empfohlen.
CODE
8075428
8075443
8091819
8075442
8093900
8059250
8101700
8101710
71
