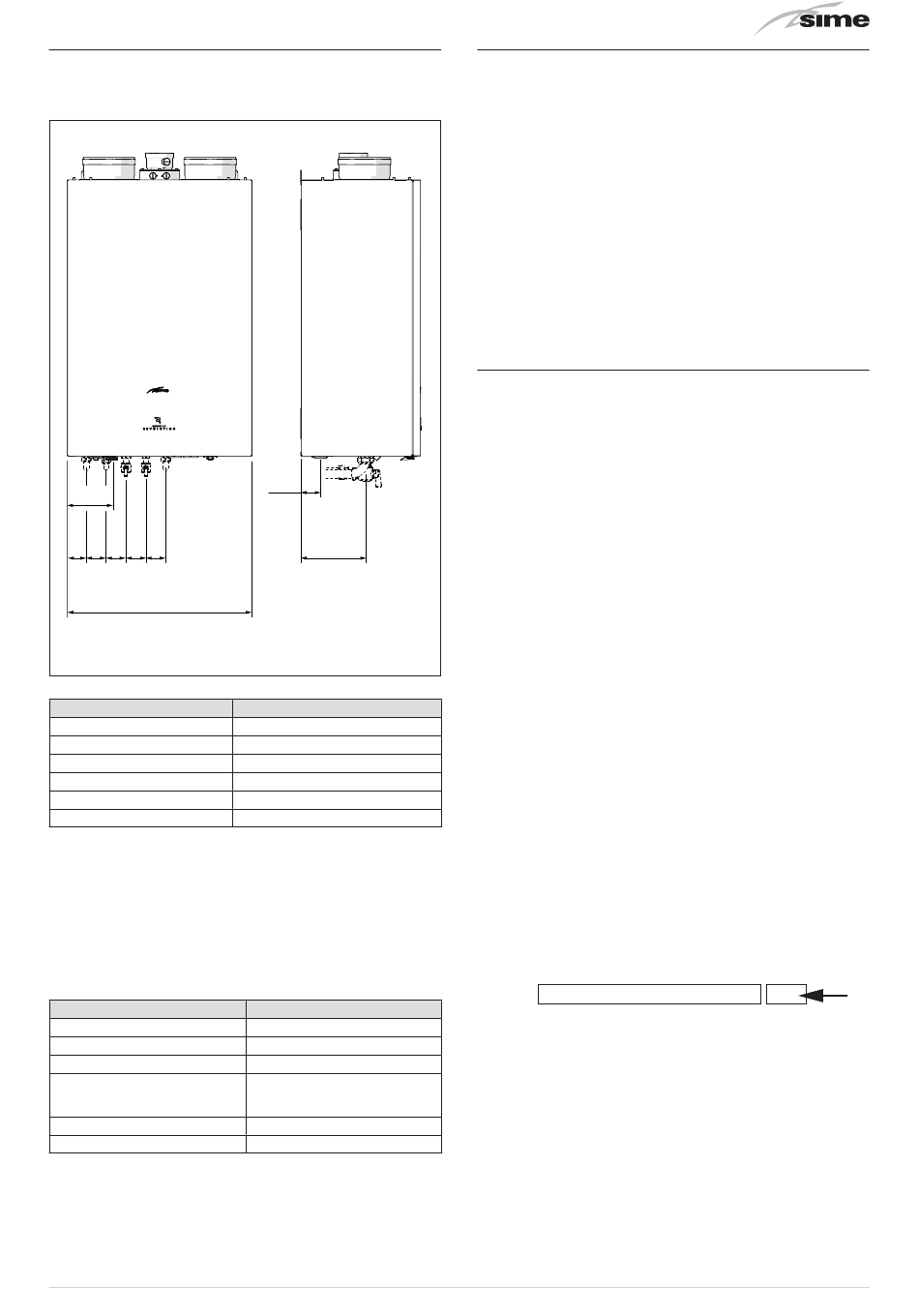

5.9 Hydraulikanschlüsse
Die Hydraulikanschlüsse haben die folgenden Eigenschaften und
Größen.
150
Sc
61 65 65 65 65
M U G E R
600
Beschreibung
M - Zufuhr Anlage
R - Rücklauf Anlage
U - Brauchwasserauslass
E - Einlass Brauchwasser
G - Gasversorgung
Sc - Kondenswasserauslass
a
ACHTUNG
Es ist Pflicht, einen Filter an der Rücklaufleitung der
Anlage anzubringen.
5.9.1 Hydraulikzubehör (optional)
Zum Erleichtern des Wasser- und Gasanschlusses des Heizkessels
ist das in der Tabelle angegebene Zubehör erhältlich, das separat
vom Heizkessel bestellt werden kann.
BESCHREIBUNG
Satz Winkelanschlüsse
Bausatz Hähne
Bausatz Systemtrenner
Satz für Ersatz der
Wandbefestigungen anderer
Marken
Satz Polyphosphatdosierer
Satz Befülldosierer
die Anweisungen der Bausätze werden mit dem Zubehör
HINWEIS:
geliefert oder sind auf die jeweilige Verpackung gedruckt.
64,5
Sc
210
Abb. 55
Murelle Revolution 30
Ø 3/4" G
Ø 3/4" G
Ø 1/2" G
Ø 1/2" G
Ø 3/4" G
Ø 20 mm
CODE
8075418
8091806
8091842
8093900
8101700
8101710
5.10

Sammlung/Ablass Kondenswasser

Zum Auffangen des Kondenswassers wird empfohlen:
– die Kondenswasserauslässe des Gerätes und des Rauchabzugs
zu sammeln
– eine Neutralisierungsvorrichtung vorsehen
– darauf achten, dass das Gefälle der Abflüsse >3 % ist.
m
HINWEIS
– Die Ablassleitung des Kondenswassers muss dicht
und entsprechend dem Siphon dimensioniert sein und
darf keine Verengungen aufweisen.
– Der Kondenswasserauslass muss im Einklang mit
den geltenden nationalen oder lokalen Bestimmungen
realisiert werden.
– Vor der Erstinbetriebnahme des Gerätes den Siphon
mit Wasser füllen.
5.11

Gasversorgung

Die Heizkessel Murelle Revolution 30 verlassen das Werk
vorgerüstet für das Gas G20/G25 und können ohne jegliche
mechanische Änderungen auch mit G31 betrieben werden. Es
muss der Parameter „03" ausgewählt (siehe „Parameteranze
ige und -einstellung") und auf Grundlage der zu verwendenden
Gasart eingestellt werden.
Bei Umstellung auf eine andere Gasart vollständig die
Vorgehensweise zur „INBETRIEBNAHME" des Gerätes ausführen.
Der Anschluss der Heizkessel an die Gasversorgung muss unter
Einhaltung der geltenden Installationsnormen vorgenommen
werden.
Vor Ausführung des Anschlusses sicherstellen, dass:
– die Gasart mit der übereinstimmt, für die das Gerät vorgerüstet
ist
– die Leitungen sauber sind
– der Querschnitt der Gaszufuhrleitung gleich oder größer dem
des Anschlusses des Heizkessels ist (G 3/4") und in derselben
ein Druckverlust herrscht, der höchstens dem entspricht, der
zwischen der Gasversorgung und dem Heizkessel vorgesehen
ist.
a
ACHTUNG
Nach Abschluss
die Anschlüsse alle dicht sind, wie von den
Installationsvorschriften vorgesehen.
m
HINWEIS
Es wird die Verwendung eines geeigneten Filters an der
Gasleitung empfohlen.
m
HINWEIS
Bei Umrüstung auf ein anderes Versorgungsgas von
G20/G25 auf G31 markieren Sie das entsprechende Feld
auf dem TYPENSCHILD..
G31 - 37 mbar
der Installation prüfen,
X
dass
