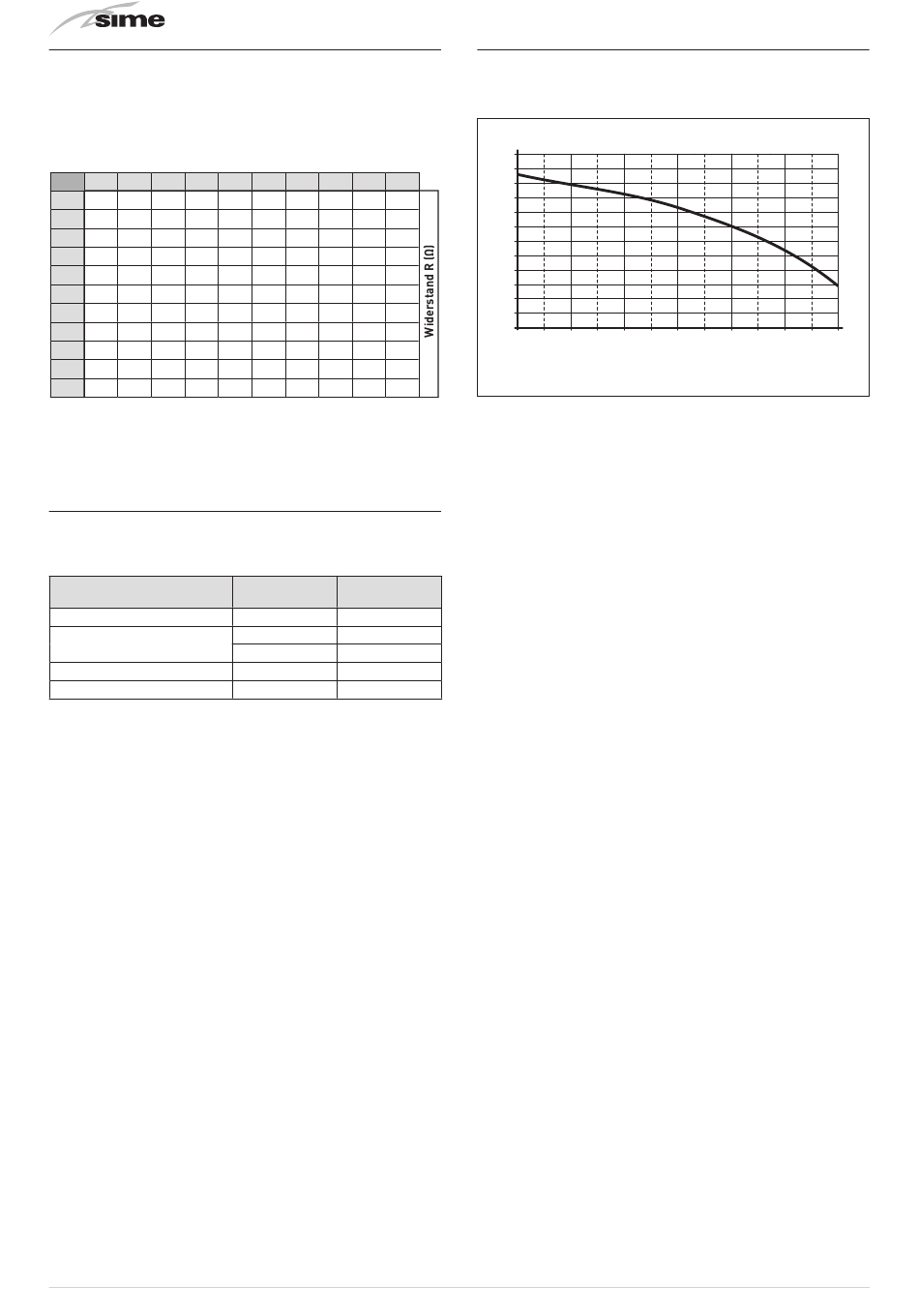

4.8

Sonden

Die installierten Sonden haben die folgenden Eigenschaften:
– doppelte Sonde (Zufuhr/thermische Sicherheit) NTC R25°C;
10kΩ β25°-85°C: 3435
– Brauchwassersonde NTC R25°C; 10kΩ β25°-85°C: 3435
– externe Sonde NTC R25°C; 10kΩ β25°-85°C: 3435
TR
0°C 1°C 2°C 3°C
0°C 27279 26135 25044 24004
10°C 17959 17245 16563 15912
20°C 12090 11634 11199 10781
30°C 8313 8016 7731 7458
40°C 5828 5630 5440 5258
4161 4026 3897 3773
50°C
60°C 3021 2928 2839 2753
70°C 2229 2164 2101 2040
1669 1622 1577 1534
80°C
90°C 1266 1232 1199 1168
973
100°C
Übereinstimmung Gemessene Temperatur/Widerstand
Ablesebeispiel:
TR=75°C → R=1925Ω
TR=80°C → R=1669Ω.
4.9 Ausdehnungsgefäß
Das am Heizkessel installierte Ausdehnungsgefäß hat die folgen-
den Eigenschaften:
Beschreibung
Gesamtes Fassungsvermögen
Vordruck
Nutzleistung
Maximaler Inhalt der Anlage (*)
(*) Bedingungen:
Durchschnittliche Höchsttemperatur der Anlage 85°C
Temperatur zu Beginn des Befüllvorgangs der Anlage 10°C.
m
HINWEIS
– Bei Anlagen mit einem Wassergehalt, der über dem
maximalen Inhalt der Anlage liegt (siehe Tabelle)
muss ein zusätzliches Ausdehnungsgefäß vorgese-
hen werden.
– Der Höhenunterschied zwischen dem Sicherheits-
ventil und dem höchsten Punkt der Anlage kann ma-
ximal 6 Meter sein. Für größere Unterschiede den
Vordruck des Ausdehnungsgefäßes und der kalten
Anlage um 0,1 bar pro 1 Meter erhöhen.
22
4°C 5°C 6°C 7°C 8°C 9°C
23014 22069 21168 20309 19489 18706
15289 14694 14126 13582 13062 12565
10382 9999 9633 9281 8945 8622
7196 6944 6702 6470 6247 6033
5082 4913 4751 4595 4444 4300
3653 3538 3426 3319 3216 3116
2669 2589 2512 2437 2365 2296
1982 1925 1870 1817 1766 1717
1491 1451 1411 1373 1336 1300
1137 1108 1079 1051 1024 998
Murelle Revolu-
ME
tion 30
l 9,0
kPa 100
bar 1,0
l 5,0
l 124
4.10 Umwälzpumpe
Die Kurve Fördermenge-Förderhöhe der Heizanlage ist in der fol-
genden Grafik abgebildet.
RESTFÖRDERHÖHE (mbar)
600
500
400
300
200
100
0
0 200 400
m
HINWEIS
Das Gerät ist mit einem Bypass ausgestattet, der die
Zirkulation des Wassers im Heizkessel gewährleistet,
wenn Thermostatventile verwendet werden.
600 800 1000 1200
FÖRDERMENGE (l/h)
Abb. 36
