4.14.3

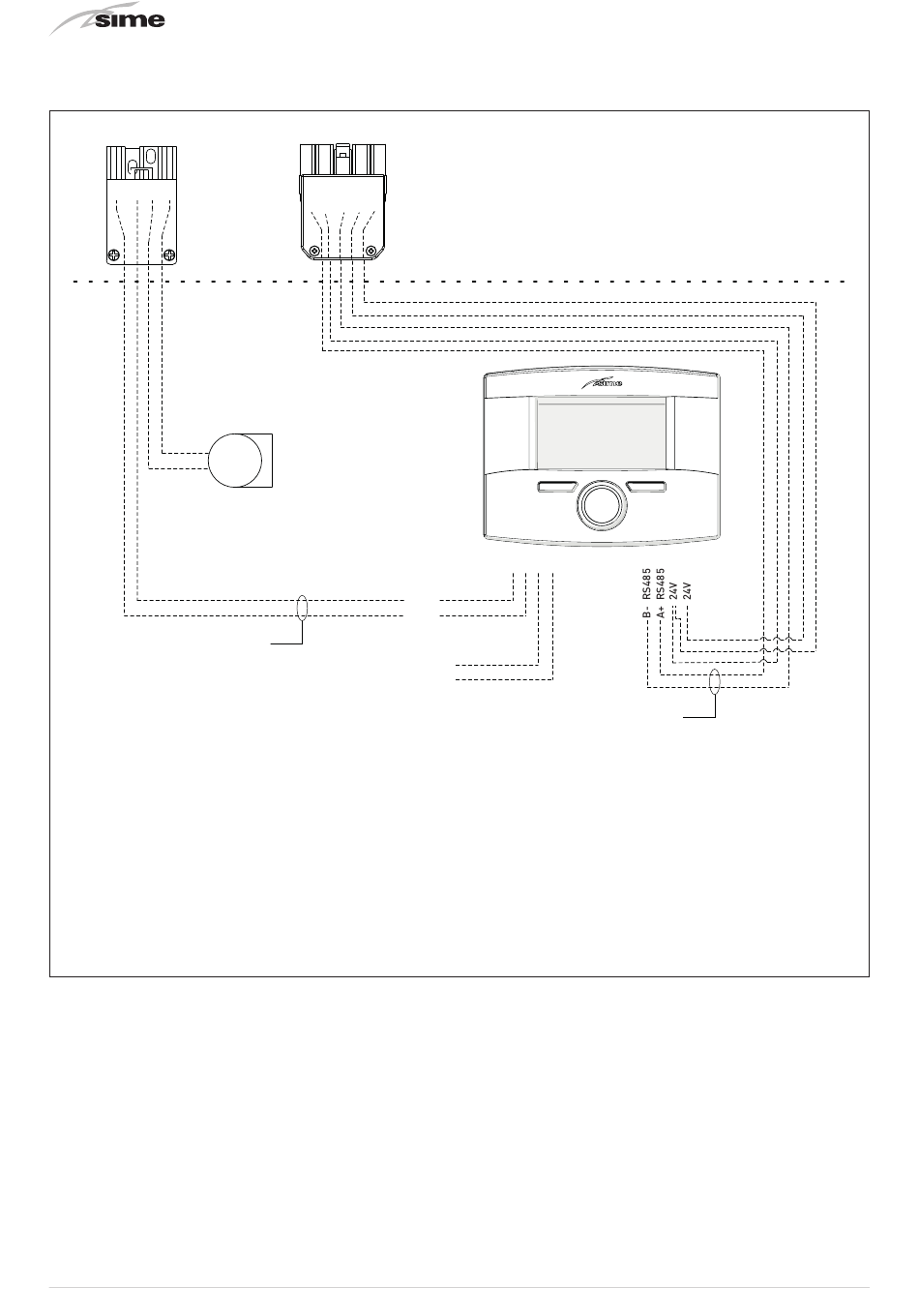

Verbindung Apparat-Externe Sonde-Hauptbedienfeld (entfernt installiert)

Die nachstehend gezeigte Anschlüsse gehen zulasten des Installateurs und müssen vor der Installation des Hauptbedienfeldes (entfernt
installiert) vorbereitet werden, siehe "Montage des Hauptbedienfeldes (entfernt installiert)".
W4
OT OTSE SE
Nicht polarisiertes Kabel
SE Externe Sonde
Kommunikation Opentherm
OT
GSM Telefonwählgerät (optional)
Hauptbedienfeld
Pcp
W4 Verbinder Heizkessel (Gasseite) - Hauptbedienfeld
Verbinder PdC - Hauptbedienfeld
W5
m
HINWEIS
Folgendes ist Pflicht:
– Die Verwendung eines omnipolaren FI/LS-Schalters,
Leitungstrennschalter, konform mit den EN-Normen
– Die Verbindung
berücksichtigen
– Das Versorgungskabel nur mit einem bestellten
Ersatzkabel austauschen und von qualifiziertem
Fachpersonal anschließen lassen
– Das Erdungskabel
Erdungsanlage anschließen. Der Hersteller haftet
nicht für eventuelle Schäden aufgrund des Fehlens
der Erdung des Gerätes und der Nichtbeachtung der
Angaben in den Schaltplänen.
28
W5
G
A N B 24 24
+ D - + -
SE
OT
GSM
L (Phase) - N (Nullleiter)
an eine zweckdienliche
Pcp
1 2 3 4
Polarisiertes abgeschirmtes Kabel
d
VERBOT
Für die Erdung des Gerätes die Wasserleitungen zu
nutzen.
5 6 7 8
- +
Abb. 47
