6 Aufbau / Installation
6.10
Elektrischer Anschluss der Mikrozahnringpumpe mit S-G05
Zum Betrieb wird zusätzlich eine Gleichspannungsquelle mit 24 V benötigt. Die
Strombelastbarkeit der Spannungsquelle sollte bei den Pumpen mzr-6359X2 Ex
und mzr-7259X2 Ex mindestens 5 A.
Der Montage- bzw. Einbauort der Terminal Box S-G05 ist nur außerhalb des
Ex-Bereiches vorgesehen.
Der elektrische Anschluss der Mikrozahnringpumpe erfolgt über die
Terminal Box S-G05. Diese ermöglicht die einfache Inbetriebnahme der
Mikrozahnringpumpe durch:
− Anschlussmöglichkeit der Spannungsversorgung über vorhandenen
− alternativer Spannungsanschluss über Hohlstecker nach DIN 45323
− trennbarer Pumpenanschluss über Stecker "mzr-pump"
− Potentiometer zur Drehzahlstellung
− analoger Spannungseingang 0-10 V und 0 (4)-20 mA zur Drehzahlstellung
− Umschaltung der Drehzahlstellung über DIP-Schalter
− 9-poliger Anschlussstecker für RS-232 Schnittstelle
− Fehler-Ausgang geschaltet auf Status LED zur Anzeige des
− interne elektrische Entstörfilter zur Erfüllung der CE-Richtlinien
− digitaler Eingang mit Schraubanschluss
2x Ø4,5

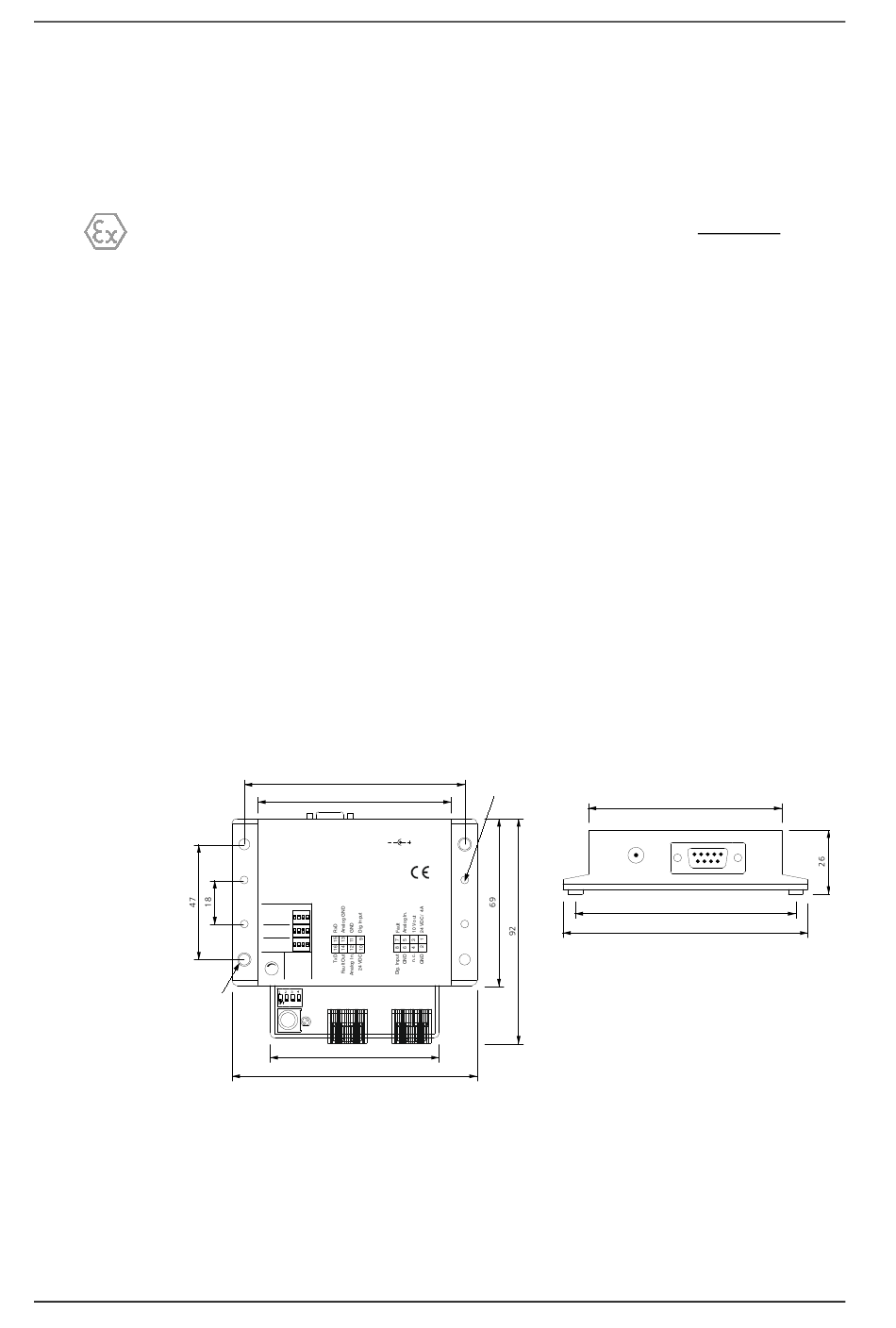

Bild 10
Abmessungen Terminal Box S-G05
38
Steckanschluss "power / signal"
ist auf dem Steckanschluss "power / signal"
Betriebszustandes (Normal/Fehler) bzw. wahlweise Triggereingang oder
Frequenzausgang auf vorhandener Steckanschluss "power / signal"
Montagemöglichkeit auf 35 mm Hutschiene
90
79
RS-232
RS-232
Terminal Box S-G05
Terminal Box S-G05
HNP Mikrosysteme GmbH
HNP Mikrosysteme GmbH
Mode
Mode
ON
ON
0(4)...20 mA
0(4)...20 mA
1 2
3
4
1
2
3
4
ON
ON
0...10 V
0...10 V
1 2
3
4
1
2
3
4
ON
ON
Poti
Poti
1 2
3
4
1
2
3
4
Speed
Status
Speed
Status
Ready: green
0
Ready: green
0
Fault: red
Fault: red
mzr-pump
J2
69
100
Technische Änderungen ohne Vorankündigung vorbehalten
4x Ø3,2
Power In
Power In
24 VDC
24 VDC
power / signal
J1
Betriebsanleitung mzr-6359 Ex, mzr-7259 Ex
79
90
100
Ausgabe: März 2019
