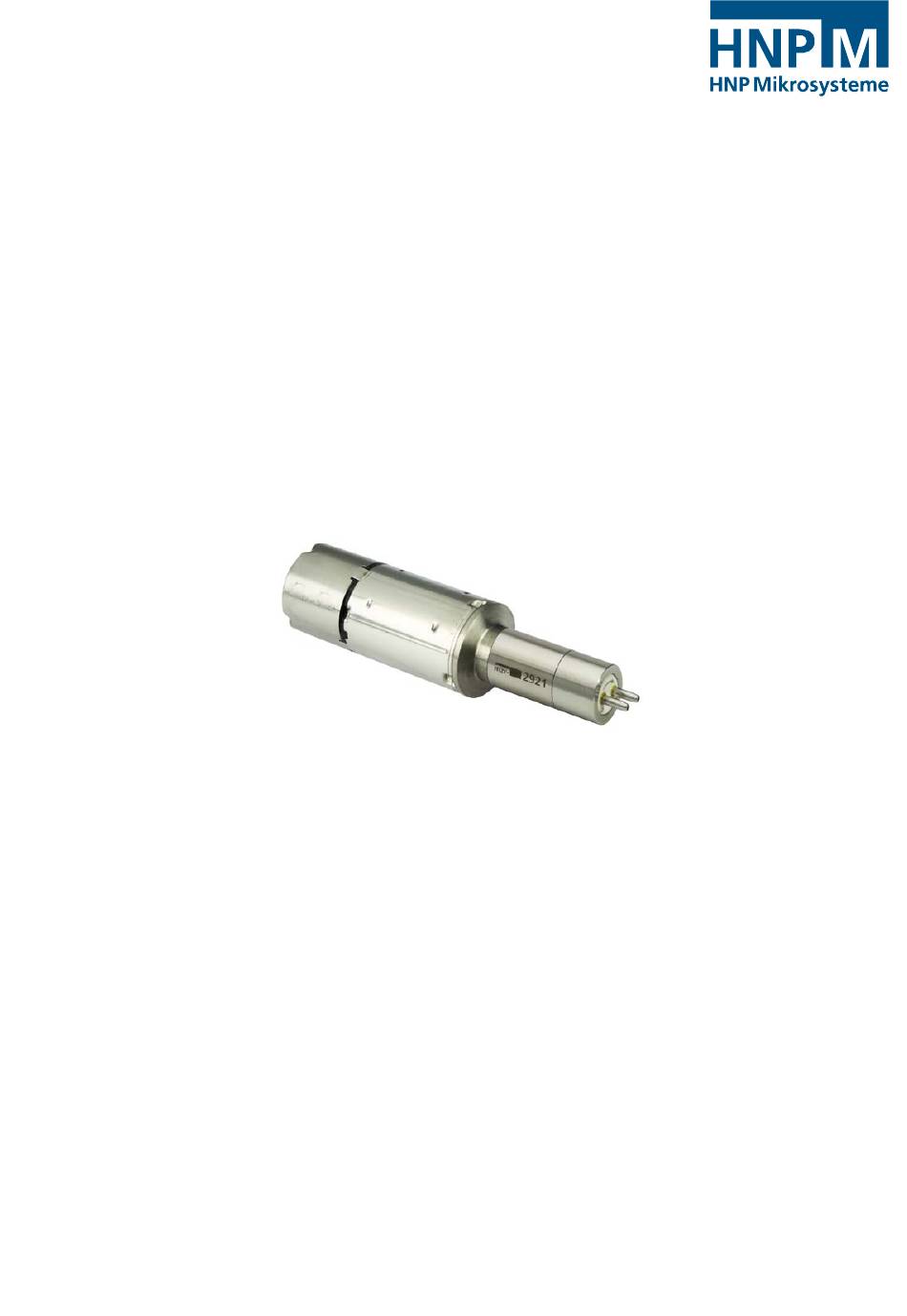

Betriebsanleitung für Mikrozahnringpumpen
mzr-2521X1, mzr-2921X1
HNP Mikrosysteme GmbH
Bleicherufer 25
D-19053 Schwerin
Telefon: 0385/52190-301
Telefax:
E-mail: info@hnp-mikrosysteme.de
http://www.hnp-mikrosysteme.de
Ausgabe: Juni 2019
0385/52190-333

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HNP Mikrosysteme mzr-2521X1

Inhaltszusammenfassung für HNP Mikrosysteme mzr-2521X1

  • Seite 1 Betriebsanleitung für Mikrozahnringpumpen mzr-2521X1, mzr-2921X1 HNP Mikrosysteme GmbH Bleicherufer 25 D-19053 Schwerin Telefon: 0385/52190-301 Telefax: 0385/52190-333 E-mail: info@hnp-mikrosysteme.de http://www.hnp-mikrosysteme.de Ausgabe: Juni 2019...
  • Seite 2 HNP Mikrosysteme GmbH Bleicherufer 25 D-19053 Schwerin Alle Rechte, auch die der Übersetzung, vorbehalten. Ohne vorherige ausdrückliche schriftliche Genehmigung der HNP Mikrosysteme GmbH darf kein Abschnitt dieser Betriebsanleitung vervielfältigt, reproduziert oder verarbeitet werden. Diese Bedienungsanleitung wurde mit Sorgfalt erstellt. HNP Mikrosysteme übernimmt jedoch für eventuelle Irrtümer in dieser Bedienungsanleitung und...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Betriebsanleitung mzr-2521X1, mzr-2921X1 Inhalt Allgemeine Information Verwendungszweck Angaben über das Erzeugnis Abmessungen Pumpenkennlinien Technische Daten der Mikrozahnringpumpe mzr- 2521X1 bzw. mzr-2921X1 Technische Daten des Antriebes Sicherheitshinweise Kennzeichnung von Hinweisen in der Betriebsanleitung Personalqualifikation und -schulung Sicherheitsbewusstes Arbeiten Sicherheitshinweise für den Betreiber Sicherheitshinweise für Wartungs-, Inspektions- und...
  • Seite 4 Inhalt Betriebsanleitung mzr-2521X1, mzr-2921X1 6.5.2 Inbetriebnahme über externes Spannungssignal 0- 10 V 6.5.3 Inbetriebnahme über externes Stromsignal 0(4)- 20 mA 6.5.4 Inbetriebnahme über externes Potentiometer 6.5.5 Inbetriebnahme über RS-232 Schnittstelle 6.5.6 Inbetriebnahme im Netzwerkmodus (Befehl NET1) Inbetriebnahme mit Multiplexerplatine Inbetriebnahme / Außerbetriebnahme...
  • Seite 5 Inhalt Betriebsanleitung mzr-2521X1, mzr-2921X1 Sicherheitsinformationen für die Rücksendung von gebrauchten Mikrozahnringpumpen und Fluidikkomponenten 18.1 Allgemeine Information 18.2 Erklärung über die Art der Medienberührung 18.3 Versand Erklärung über die Medienberührung von Mikrozahnringpumpe und Komponenten Anhang Ausgabe: Juni 2019 betriebsanleitung_mzr-xx21X1.doc...

  • Seite 6: Allgemeine Information

    Zweck. Bei Anwendung der Produkte sind die gültigen technischen Normen und Richtlinien zu beachten. Sollten Sie weitere, über diese Betriebsanleitung hinausgehende Informationen benötigen, setzen Sie sich bitte mit HNP Mikrosysteme in Verbindung. Technische Änderungen ohne Vorankündigung vorbehalten Ausgabe: Juni 2019...

  • Seite 7: Angaben Über Das Erzeugnis

    Betriebsanleitung mzr-2521X1, mzr-2921X1 Angaben über das Erzeugnis Die vorliegende Betriebsanleitung gilt für die Mikrozahnringpumpe des Typs mzr­2521X1 bzw. mzr­2921X1 hergestellt von der HNP Mikrosysteme GmbH, Bleicherufer 25, 19053 Schwerin, Deutschland. Auf dem Deckblatt der Betriebsanleitung ist der Ausgabestand zu ersehen.

  • Seite 8: Pumpenkennlinien

    1 Allgemeine Information Betriebsanleitung mzr-2521X1, mzr-2921X1 1.4 Pumpenkennlinien Pumpenkennlinie mzr-2521X1 Medium Wasser Medium Öl Medium Wasser Medium Öl Viskosität 1 mPas Viskosität 16 mPas Drehzahl n [U/min] Drehzahl n [U/min] 6000 6000 5000 5000 4000 4000 3000 3000 2000 2000...

  • Seite 9: Technische Daten Der Mikrozahnringpumpe Mzr-2521X1 Bzw. Mzr-2921X1

    1 Allgemeine Information Betriebsanleitung mzr-2521X1, mzr-2921X1 1.5 Technische Daten der Mikrozahnringpumpe mzr-2521X1 bzw. mzr-2921X1 mzr-2521X1 mzr-2921X1 Konstruktive Merkmale Verdrängungsvolumen [µl] 1,5 µl 3 µl Gehäuselänge ohne Fluidanschlüsse [mm] 84,2 mm 84,2 mm Gesamtlänge mit Fluidanschlüssen − Variante Einschraubmontage 86,2 mm...

  • Seite 10: Technische Daten Des Antriebes

    1 Allgemeine Information Betriebsanleitung mzr-2521X1, mzr-2921X1 1.6 Technische Daten des Antriebes Die Mikrozahnringpumpe mzr­2521X1 bzw. mzr­2921X1 besitzt als Antrieb einen bürstenlosen Gleichstrommotor mit integriertem Motion Controller. Dieser besitzt eine hohe Dynamik und eignet sich für den programmierten Dosierbetrieb der Mikrozahnringpumpe.

  • Seite 11: Sicherheitshinweise

    2 Sicherheitshinweise Betriebsanleitung mzr-2521X1, mzr-2921X1 Sicherheitshinweise Es sind nicht nur die unter diesem Hauptpunkt Sicherheitshinweise aufgeführten, allgemeinen Hinweise zu beachten, sondern auch die unter den anderen Hauptpunkten eingeführten, speziellen Sicherheitshinweise. Kennzeichnung von Hinweisen in der Betriebsanleitung Die in dieser Betriebsanleitung enthaltenen Sicherheitshinweise, die bei Nichtbeachtung Gefährdung für Personen hervorrufen können, sind...

  • Seite 12: Sicherheitshinweise Für Den Betreiber

    Vor der Inbetriebnahme sind die im Kapitel 6.5 aufgeführten Punkte zu beachten. Demontieren Sie die Mikrozahnringpumpe im Fehlerfall nicht, sondern setzen Achtung Sie sich mit einem Servicemitarbeiter von HNP Mikrosysteme in Verbindung, der Ihnen weiterhelfen wird. Eigenmächtiger Umbau und Ersatzteilherstellung Umbau oder Veränderungen der Mikrozahnringpumpe sind nur nach Absprache mit dem Hersteller zulässig.

  • Seite 13: Unzulässige Betriebsweisen

    2 Sicherheitshinweise Betriebsanleitung mzr-2521X1, mzr-2921X1 autorisiertes Zubehör dienen der Sicherheit. Die Verwendung anderer Teile hebt die Haftung für die daraus entstehenden Folgen auf. Unzulässige Betriebsweisen Die Betriebssicherheit der gelieferten Mikrozahnringpumpe ist nur bei bestimmungsgemäßer Verwendung entsprechend Kapitel 1 der Betriebsanleitung gewährleistet. Die in der Betriebsanleitung angegebenen Grenzwerte dürfen auf keinen Fall überschritten werden.

  • Seite 14: Transport Und Zwischenlagerung

    Auslieferung in einwandfreiem Zustand befindet. Nach Erhalt der Ware müssen die Pumpen unverzüglich auf Transportschäden kontrolliert werden. Werden Beschädigungen festgestellt, ist dies dem verantwortlichen Spediteur, dem Vertragshändler oder HNP Mikrosysteme als Hersteller zu melden. Zwischenlagern Bei Einlagerung der Pumpe sind folgende Punkte zu beachten: −...

  • Seite 15: Beschreibung Der Mikrozahnringpumpe

    4 Beschreibung der Mikrozahnringpumpe Betriebsanleitung mzr-2521X1, mzr-2921X1 Beschreibung der Mikrozahnringpumpe Prinzip der Mikrozahnringpumpe Mikrozahnringpumpen sind Verdrängerpumpen und besitzen einen außenverzahnten Innenrotor sowie einen innenverzahnten Außenrotor, die exzentrisch zueinander gelagert sind (siehe Bild 3). Beide Rotoren befinden sich mit ihrer zykloidenförmigen Verzahnung im kämmenden Eingriff und bilden während der Rotation zu jedem Zeitpunkt ein System von mehreren...
  • Seite 16 4 Beschreibung der Mikrozahnringpumpe Betriebsanleitung mzr-2521X1, mzr-2921X1 Beispiel: Die Pumpe mzr-2521X1 fördert mit ihrem Verdrängungsvolumen von 1,5 µl bei 3000 U/min und einem volumetrischen Wirkungsgrad von 100 % nach obiger Formel einen Volumenstrom 4,5 ml/min. Die Tabelle zeigt die η...

  • Seite 17: Aufbau

    4 Beschreibung der Mikrozahnringpumpe Betriebsanleitung mzr-2521X1, mzr-2921X1 Aufbau Die mzr-Mikrozahnringpumpe (Bild 5) besteht aus dem Mikrozahnringpumpenkopf, dem Motor sowie dem Anschlusskabel mit Anschlussstecker. Der Mikrozahnringpumpenkopf ist in zwei Fluidanschlussvarianten lieferbar. 8-poliger Anschluss- Anschluss- stecker kabel Motor Halteblech Pumpenkopf Fluidanschlüsse Bild 5 Aufbau der Mikrozahnringpumpe mzr­2521X1 bzw.

  • Seite 18: Werkstoffe Und Medien

    4 Beschreibung der Mikrozahnringpumpe Betriebsanleitung mzr-2521X1, mzr-2921X1 Werkstoffe und Medien Medienberührte Teile mzr-2521-hs-vb /mzr-2921-hs-vb- Gehäuse Edelstahl 1.4404 (316L), Epoxidharzklebstoff Fluidanschlüsse Edelstahl 1.4404 (316L) Rotoren Hartmetall (WC-Ni) Lager Keramik Dichtung dynamisch PTFE graphitverstärkt, (Wellendichtung) Feder Edelstahl 316L Dichtung statisch FKM (Fluorelastomer);...

  • Seite 19: Fluidanschlüsse

    4 Beschreibung der Mikrozahnringpumpe Betriebsanleitung mzr-2521X1, mzr-2921X1 Fluidanschlüsse Der Mikrozahnringpumpenkopf ist in zwei Anschlussvarianten lieferbar. Schlauchanschluss Der Mikrozahnringpumpenkopf besitzt an seiner Stirnseite zwei Fluidanschlüsse mit Aussendurchmesser 2 mm zum Anschluss von flexiblen Schläuchen mit einem Innendurchmesser < 2 mm. (z.B. 1/8" Schlauch) Der Sauganschluss ist mit dem Buchstaben »S«...
  • Seite 20 4 Beschreibung der Mikrozahnringpumpe Betriebsanleitung mzr-2521X1, mzr-2921X1 Einbauraum Befestigungsvariante mzr-2521 M2 und mzr-2921 M2 1 1 ,5 0,1 0 1 ,5 0,05 0,05 A 1 ,5 0,05 A - 0,2 D ichtfläche (R a 0,8) x 45° ±0,1 0,05 Bild 6 Maßangaben für Befestigungsvariante mzr-2521 M2 und mzr-2921 M2...
  • Seite 21 4 Beschreibung der Mikrozahnringpumpe Betriebsanleitung mzr-2521X1, mzr-2921X1 Haltemutter Aufnahmegehäuse Fluidanschluss Dichtung O-Ring Ø 1 ,5x1 mm Bild 8 Pumpe im eingebauten Zustand und Lage der beiden Dichtungen Zum Schutz gegen Verschmutzungen sind die Fluidanschlüsse der Mikrozahnringpumpe bei der Auslieferung verschlossen.

  • Seite 22: Optionale Ergänzungsmodule

    5 Optionale Ergänzungsmodule Betriebsanleitung mzr-2521X1, mzr-2921X1 Optionale Ergänzungsmodule Die Funktionalität der Mikrozahnringpumpen der Niederdruckbaureihe kann durch Ergänzungsmodule erweitert werden. Die Module tragen den erhöhten Anforderungen spezieller Anwendungen Rechnung, die durch die standardmäßige Ausführung der Pumpe nicht abgedeckt werden können. Die Ergänzungsmodule können untereinander und mit fast allen Pumpenköpfen...

  • Seite 23: Bypassmodul (Option)

    5 Optionale Ergänzungsmodule Betriebsanleitung mzr-2521X1, mzr-2921X1 Bypassmodul (Option) Mit dem Bypassmodul für Niedrigstmengenförderung können konstante Volumenströme bis in den Nanoliterbereich realisiert werden. Die Technologie basiert auf der Aufteilung eines durch eine Mikrozahnringpumpe generierten Volumenstromes entsprechend dem Verhältnis der fluidischen Widerstände von zwei definierten Kapillaren.

  • Seite 24: Funktionsweise

    5 Optionale Ergänzungsmodule Betriebsanleitung mzr-2521X1, mzr-2921X1 mzr-2521 / mzr-2921 Hauptstromkapillare Bypassblock Edelstahl 1.4404 ID: 0,25…0,5 mm mit Pumpenaufnahme, Länge: 80…300 mm Befestigung 4 x M3 ( 22 mm) Nebenstromkapillare Rückführung ID: 0,064…0,25 mm zum Tank Länge: 80…500 mm Sauganschluss für...

  • Seite 25: Aufbau / Installation

    6 Aufbau / Installation Betriebsanleitung mzr-2521X1, mzr-2921X1 Aufbau / Installation Überprüfung vor Erstaufbau Führen Sie zuerst eine Sichtkontrolle an der gelieferten Pumpe auf Transportschäden durch (siehe Kapitel 3.2). Prüfen Sie dann nach folgenden Gesichtspunkten, ob der richtige Pumpentyp verfügbar ist: −...

  • Seite 26: Filtereinsatz Und Auswahl

    Mediums. Falls bei erhöhten Medienviskositäten kein geeigneter Filter erhältlich ist, ist die Wahl eines gröberen Filters möglich. Dies sollte in Absprache mit HNP Mikrosysteme erfolgen. Dabei gilt immer: Ein grober Filter ist immer noch besser als gar kein Filter. Eine weitere Möglichkeit ist der Einsatz von vorgefilterten Medien.

  • Seite 27: Montageanleitung Fluidschläuche Und Zubehör

    Strömungsrichtung einzuhalten. Wollen Sie die Pumpe im reversierenden Betrieb einsetzen, nehmen Sie bitte Kontakt zu einem Applikationsberater von HNP Mikrosysteme auf, da dies nicht in jedem Anwendungsfall möglich ist. Die Saugleitung sollte möglichst kurzgehalten werden und einen möglichst großen Innendurchmesser besitzen, um ein sicheres Ansaugen des...

  • Seite 28: Montage Der Einschraubvariante

    6 Aufbau / Installation Betriebsanleitung mzr-2521X1, mzr-2921X1 6.4.2 Montage der Einschraubvariante Setzen Sie die Pumpe in den Einbauraum ein. Dabei ist sicherzustellen, dass Saug und Druckanschluss nicht vertauscht werden. Stellen Sie sicher, dass die O-Ringdichtungen eingelegt und nicht beschädigt Achtung sind.
  • Seite 29 6 Aufbau / Installation Betriebsanleitung mzr-2521X1, mzr-2921X1 Ferrule so auf Schlauch oder Rohr aufschieben, dass das Ende der Leitung und die Ferrule bündig abschließen. Darauf achten, dass der konische Teil der Ferrule in Richtung des Gewindeteils weist. Den Schlauch zusammen mit der Ferrule in die Fluidanschlussbohrung des Mikrozahnringpumpenkopfes führen, den Schlauch festhalten und das...

  • Seite 30: Elektrischer Anschluss Der Mikrozahnringpumpe

    Betriebsanleitung mzr-2521X1, mzr-2921X1 Elektrischer Anschluss der Mikrozahnringpumpe Zum Betrieb wird zusätzlich eine Gleichspannungsquelle mit 24 V benötigt. Die Strombelastbarkeit der Spannungsquelle sollte bei den Pumpen mzr-2521X1 und mzr-2921X1 mindestens 3 A betragen. Der elektrische Anschluss der Mikrozahnringpumpe erfolgt über die Terminal Box S-G05.
  • Seite 31 6 Aufbau / Installation Betriebsanleitung mzr-2521X1, mzr-2921X1 serial alternative interface power supply of PC 24 V DC RS-232 Power In RS-232 Power In 24 VDC 24 VDC Term inal Box S-G05 Term inal Box S-G05 HNP M ikrosystem e Gm bH...

  • Seite 32: Inbetriebnahme Über Internes Potentiometer

    6 Aufbau / Installation Betriebsanleitung mzr-2521X1, mzr-2921X1 − Werkzeug: Schraubendreher: Klinge 2,5 x 0,4 mm − Mit dem Schraubendreher über den seitlichen Schlitz die Federklemme öffnen. − Kabel in Kabelöffnung legen (Kabel ist mit und ohne Aderendhülse verwendbar) − Schraubendreher entfernen...

  • Seite 33: Inbetriebnahme Über Externes Spannungssignal 0- 10 V

    6 Aufbau / Installation Betriebsanleitung mzr-2521X1, mzr-2921X1 Hinweise: − Mit dem Potentiometer kann die Drehzahl der Mikrozahnringpumpe eingestellt werden, ohne dass die serielle Schnittstelle angeschlossen sein muss. − Bei einem Fehler z.B. durch Überstrom im Motor erlischt die grüne Status-Leuchtdiode der Terminal Box S-G05 und leuchtet rot.
  • Seite 34 6 Aufbau / Installation Betriebsanleitung mzr-2521X1, mzr-2921X1 Schließen Sie eine Versorgungsspannung von 24 VDC an die Anschlussbuchse J1 oder den Hohlstecker an. Achten Sie beim Anschluss der Gleichspannung auf die richtige Polarität, da ansonsten die Elektronik zerstört wird. Die Eingangsschaltung am Analogeingang ist als Differenzverstärker ausgeführt.

  • Seite 35: Inbetriebnahme Über Externes Stromsignal 0(4)-20 Ma

    6 Aufbau / Installation Betriebsanleitung mzr-2521X1, mzr-2921X1 6.5.3 Inbetriebnahme über externes Stromsignal 0(4)-20 mA Schließen Sie ggf. den Antrieb mit den acht farbigen Litzen an die Terminal Box S-G05 an. Die Farben der zugehörigen Litzenanschlüsse sind in Tabelle 9 ersichtlich.

  • Seite 36: Inbetriebnahme Über Externes Potentiometer

    6 Aufbau / Installation Betriebsanleitung mzr-2521X1, mzr-2921X1 Hinweise: − Für den Betrieb mit Normsignal 4…20 mA ist ein unteres Totband (Offset) von ca. 2,1 V einzustellen. Zur Programmierung ist die Software » Motion Manager « zu installieren und die Pumpe über die Schnittstelle RS-232 in Betrieb zu nehmen.

  • Seite 37: Inbetriebnahme Über Rs-232 Schnittstelle

    6 Aufbau / Installation Betriebsanleitung mzr-2521X1, mzr-2921X1 Schließen Sie eine Versorgungsspannung von 24 VDC an die Anschlussbuchse J1 oder den Hohlstecker an. Achten Sie beim Anschluss der Gleichspannung auf die richtige Polarität, da ansonsten die Elektronik zerstört wird. Stellen Sie die Medienversorgung der Pumpe sicher, um einen Trockenlauf zu verhindern.

  • Seite 38: Inbetriebnahme Im Netzwerkmodus (Befehl Net1)

    6 Aufbau / Installation Betriebsanleitung mzr-2521X1, mzr-2921X1 Hinweise: − Bei einem Fehler z.B. durch Überstrom im Motor erlischt die grüne Status-Leuchtdiode der Terminal Box S-G05 und leuchtet rot. 6.5.6 Inbetriebnahme im Netzwerkmodus (Befehl NET1) Die Mikrozahnringpumpen werden alle mit der Knoten-Nummer 0 ausgeliefert.

  • Seite 39: Inbetriebnahme Mit Multiplexerplatine

    6 Aufbau / Installation Betriebsanleitung mzr-2521X1, mzr-2921X1 Schließen Sie eine Versorgungsspannung von 24 VDC an die Anschlussbuchse J1 oder den Hohlstecker an. (24 V = »+«; GND = »-«). Achten Sie beim Anschluss der Gleichspannung auf die richtige Polarität, da ansonsten die Elektronik zerstört wird.
  • Seite 40 6 Aufbau / Installation Betriebsanleitung mzr-2521X1, mzr-2921X1 externe Gleichspannung 24 V DC / 5 A – Multiplexerplatine 1 Multiplexerplatine 2,... serielle Schnittstelle serielle zu weiteren Schnittstelle Pumpen des PC Pumpe 1 Bild 19 Anschluss mehrerer Mikrozahnringpumpen mit Multiplexerplatinen an einen PC Verbinden Sie jede einzelne Multiplexerplatinen mit einer Gleichspannung von 24 V.

  • Seite 41: Inbetriebnahme / Außerbetriebnahme

    Medienreste lösen können. Je nach Anwendung kann die Spülflüssigkeit bspw. Wasser, Isopropanol (Isopropylalkohol) etc. sein. Im Zweifelsfall erfragen Sie eine geeignete Spülflüssigkeit beim Medienlieferanten oder in Absprache mit HNP Mikrosysteme. Ausgabe: Juni 2019 Technische Änderungen ohne Vorankündigung vorbehalten...
  • Seite 42 7 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-2521X1, mzr-2921X1 Spülzyklus Auswahl Spülflüssigkeit (SF) Ist SF nein geeig- siehe Tabelle 11 Auswahl Spülflüssigkeit net? Ist Pumpe nein siehe Tabelle 13 Beständigkeit der Dichtungswerkstoffe beständig siehe Tabelle 11 Auswahl Spülflüssigkeit Pumpe spülen Pumpe entleeren Spülzyklus...
  • Seite 43 7 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-2521X1, mzr-2921X1 Mediengruppe Spüldauer gegen Mögliches Spülmedium Druck [min] Öle, Fette, Weichmacher 15-20 min Isopropanol, Ethanol, Aceton, Waschbenzin Lösungsmittel (polare + unpolare) 5-10 min Isopropanol, Ethanol Andere organische Medien, 10-15 min Isopropanol, Ethanol  Kälte- und Kühlmittel...

  • Seite 44: Außerbetriebnahme

    7 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-2521X1, mzr-2921X1 Wellendichtung O-Ringwerkstoffe PTFE (Teflon ® UHMWPE EPDM FFKM ® Spülflüssigkeit graphitverstärkt (Viton Aceton Benzol Benzylalkohol Butanol Dimethylsulfoxid (DMSO) Ethanol Isopropanol Methanol Methylethylketon (MEK) Toluol Wasser Xylol Waschbenzin Öl / Feinmechanik-Öl Legende: 0 ... gut beständig 1 ...
  • Seite 45 7 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-2521X1, mzr-2921X1 Versuchs- /Betriebsende Spülzyklus Pumpe entleeren Auswahl Spülflüssigkeit (SF) Spülzyklus Festlegung Konservierungs- mittel (KM) Muss die Ist SF nein Pumpe nein siehe Tabelle 11 geeig- gespült net? werden? Ist Pumpe nein siehe Tabelle 12 beständig...

  • Seite 46: Konservierung

    7 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-2521X1, mzr-2921X1 7.4.1 Konservierung Wird die Mikrozahnringpumpe in unregelmäßigen Zeitabständen betrieben oder aus anderen Gründen für längere Zeit außer Betrieb genommen, so muss die Pumpe nach Benutzung und Reinigung (vergleiche Kapitel 7.3) einer konservierenden Behandlung mit einem geeigneten Konservierungsmedium unterzogen werden.

  • Seite 47: Ausbau Aus Dem System

    7 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-2521X1, mzr-2921X1 Medien Isopropanol Lösungsmittel für organische Verbindungen, kosmetische Zwecke, ätherische Öle, Wachse und Ester, Frostschutzmittel, Desinfektionsmittel Aceton Lösungsmittel für viele organische Verbindungen, unbegrenzt löslich in Wasser, löst natürliche und synthetische Harze, Fette, Öle, gebräuchliche Weichmacher Ethanol Lösungsmittel für organische Verbindungen, Fette, Öle und...

  • Seite 48: Maßnahmen Zur Problembehebung

    7 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-2521X1, mzr-2921X1 Maßnahmen zur Problembehebung Sollte die Pumpe einmal stehen bleiben oder nicht anlaufen, gehen Sie bitte wie folgt vor: − Versuchen Sie, die Mikrozahnringpumpe durch abwechselndes Vor- und Zurückdrehen mit Hilfe des Potentiometers, des analogen Sollwertes oder des Steuerungsprogramms freizubekommen.

  • Seite 49: Software »Mzr-Pumpensteuerung

    Version steht als Installationsdatei in Deutsch und Englisch zur Verfügung. Das Programm »mzr-Pumpensteuerung« befindet sich nach erfolgter Installation im Startmenü unter »Programme - HNP Mikrosysteme«. Nach dem Programmstart ist zunächst der anzusteuernde Pumpentyp »mzr­2521X1 bzw. mzr­2921X1« sowie die Encoderauflösung und Getriebeuntersetzung einzustellen.
  • Seite 50 8 Software »mzr-Pumpensteuerung« Betriebsanleitung mzr-2521X1, mzr-2921X1 Menge Sollwert Förderung Sollwert Kalibrierf aktor Menge Istwert Förderung Istwert In der Praxis hat der Kalibrierfaktor aufgrund der hohen Genauigkeit des Pumpsystems einen Wert knapp über 1. Bild 23 Eingabefenster in der Betriebsart Dosierung Bild 24 Eingabefenster in der Betriebsart Förderung...

  • Seite 51: Software »Motion Manager« (Option)

    9 Software »Motion Manager« (Option) Betriebsanleitung mzr-2521X1, mzr-2921X1 Software »Motion Manager« (Option) Das Programm »Motion Manager« vereinfacht die Bedienung und Konfiguration des Antriebes wesentlich und bietet zudem eine grafische Analysemöglichkeit der Betriebsdaten. Es wird auf zwei Disketten ausgeliefert. Für die Installation benötigen Sie einen PC mit Windows 7 ®...
  • Seite 52 9 Software »Motion Manager« (Option) Betriebsanleitung mzr-2521X1, mzr-2921X1 Bild 25 Programm Motion Manager für den Direktbetrieb der Mikrozahnringpumpe Die Eingabe der Befehle erfolgt im Feld »Kommando eingeben:«. Mit der Schaltfläche »Senden« wird der Befehl zum Antrieb gesendet und ausgeführt (siehe Bild 25). Die Befehle können wahlweise in Groß- oder Kleinschrift geschrieben werden.
  • Seite 53 9 Software »Motion Manager« (Option) Betriebsanleitung mzr-2521X1, mzr-2921X1 Beispiel für Dosierung Befehl Beschreibung SOR0 Position über Schnittstelle RS-232 einstellen LR15000 relative Position von 15000 in die Steuerung laden 15000 = 5 Umdrehungen, Fördermenge ≈ 7,5 bzw. 15 µl) (Hinweis: 3000 Schritte = 1 Umdrehungen)

  • Seite 54: Programmierung Der Steuerung

    9 Software »Motion Manager« (Option) Betriebsanleitung mzr-2521X1, mzr-2921X1 Programmierung der Steuerung Den intergrierten Motion Controller der Mikrozahnringpumpe lässt sich vom Benutzer an spezifische Anwendungen mit einer einfachen Programmiersprache anpassen. Die Programmdateien liegen im ASCII-Code vor und haben standardmäßig die Dateiendung »mcl« (motion controller language).
  • Seite 55 9 Software »Motion Manager« (Option) Betriebsanleitung mzr-2521X1, mzr-2921X1 Über das Dateiauswahlfenster kann die benötigte mcl-Datei ausgewählt und aufgerufen werden. Bild 27 Dateiauswahlfenster Über Menüpunkt Terminal - Datei übertragen wird die mcl-Datei zum Antrieb übertragen. Bild 28 Übertragung der mcl-Datei als Parameterdatei Ausgabe: Juni 2019 Technische Änderungen ohne Vorankündigung vorbehalten...
  • Seite 56 9 Software »Motion Manager« (Option) Betriebsanleitung mzr-2521X1, mzr-2921X1 Die Abfrage, die mcl-Datei in den »Motion-Controller« zu übertragen, ist mit der Schaltfläche »Ja« zu beantworten. Bild 29 Bestätigung der Übertragung Um die Daten für die Konfiguration und den Programmablauf im EEPROM zu speichern ist das Dialogfenster (siehe Bild 30) mit »Ja«...

  • Seite 57: Zubehör

    Komponenten liegen umfangreiche Erfahrungen vor. Gerne beraten wir Sie bei der Auswahl von passendem Zubehör. Haftungsausschluss Die HNP Mikrosysteme GmbH haftet nicht für Schäden, die ihre Ursache in der Nichtbeachtung dieser Betriebsanleitung haben. Der Anwender ist für die Einhaltung aller geltenden Gesetze, Regeln, Vorschriften usw.

  • Seite 58: Eu-Richtlinien

    12 EU-Richtlinien Betriebsanleitung mzr-2521X1, mzr-2921X1 EU-Richtlinien Als Richtlinie bzw. EU-Richtlinie bezeichnet man einen Rechtsakt der Europäischen Gemeinschaft, der an die Mitgliedstaaten gerichtet ist und diese zur Verwirklichung eines bestimmten Ziels verpflichtet. Folgende Richtlinien sind für den Anwender der Mikrozahnringpumpen eventuell von Bedeutung: Niederspannungsrichtlinie (2014/35/EU) Die Niederspannungsrichtlinie ist für die in dieser Betriebsanleitung...

  • Seite 59: Elektromagnetische Verträglichkeit (Emv)

    12 EU-Richtlinien Betriebsanleitung mzr-2521X1, mzr-2921X1 REACH-VERORDNUNG (EU) Nr. 1907/2006 Die HNP Mikrosysteme ist kein Hersteller oder Importeur von chemischen Stoffen, die nach einer Registrierungspflicht unterliegen, sondern im Sinne der Verordnung, ein nachgeschalteter Anwender. Als nachgeschalteter Anwender führen wir die notwendige Kommunikation mit unseren Vorlieferanten, um die Weiterbelieferung mit den für uns notwendigen Komponenten sicherzustellen.

  • Seite 60: Angaben Für Den Bestimmungsgemäßen Betrieb

    12 EU-Richtlinien Betriebsanleitung mzr-2521X1, mzr-2921X1 12.1.2 Angaben für den bestimmungsgemäßen Betrieb Für die Mikrozahnringpumpen ist folgendes zu beachten: Voraussetzungen für den bestimmungsgemäßen Betrieb ist der Betrieb entsprechend den technischen Daten und der Bedienungsanleitung. Einschränkungen Sollen die Mikrozahnringpumpen im Wohnbereich, im Geschäfts- oder Gewerbebereich oder in einem Kleinbetrieb verwendet werden, dann ist durch geeignete Maßnahmen sicherzustellen, dass die Störaussendung unterhalb der...
  • Seite 61 12 EU-Richtlinien Betriebsanleitung mzr-2521X1, mzr-2921X1 Ausgabe: Juni 2019 Technische Änderungen ohne Vorankündigung vorbehalten.

  • Seite 62: Konformitätserklärungen

    13 Konformitätserklärungen Betriebsanleitung mzr-2521X1, mzr-2921X1 Konformitätserklärungen Die gelieferte Mikrozahnringpumpe fällt in den Anwendungsbereich folgender EU-Richtlinien: − EU-Maschinenrichtlinie (2006/42/EU) − EMV-Richtlinie (2014/30/EU) Die Konformitätserklärungen für die Mikrozahnringpumpe können Sie ebenfalls separat bei uns anfordern. Technische Änderungen ohne Vorankündigung vorbehalten Ausgabe: Juni 2019...
  • Seite 63 Diese Erklärung ist keine Zusicherung von Eigenschaften im Sinne der Produkthaftung. Die Sicherheitshinweise der Produktdokumentation sind zu beachten. Herr Lutz Nowotka, HNP Mikrosysteme GmbH, Bleicherufer 25, D-19053 Schwerin ist bevollmächtigt, die technischen Unterlagen zusammenzustellen. Datum: 01. Dezember 2016 Unterschrift Hersteller: Dr.
  • Seite 65 (im Sinne der EMV-Richtlinie 2014/30/EU) Hiermit erklären wir, dass die nachfolgenden Mikrozahnringpumpen der Niederdruckbaureihe mzr-2521X1, mzr-2921X1 zum Einbau in eine andere Maschine bestimmt sind und dass die Inbetriebnahme untersagt ist, bis festgestellt wurde, dass die Maschine, in die diese Mikrozahnringpumpen eingebaut werden sollen, den Bestimmungen der EU-Richtlinien bezüglich Sicherheits- und Gesundheitsanforderungen...

  • Seite 67: Störungen, Ursachen Und Beseitigung

    14 Störungen, Ursachen und Beseitigung Betriebsanleitung mzr-2521X1, mzr-2921X1 Störungen, Ursachen und Beseitigung Störung Ursache Beseitigung 1 Pumpe arbeitet nicht Keine Versorgungsspannung Überprüfen der Versorgungsspannung 2 Pumpe fördert nicht Kein Dosiermedium im Vorlagebehälter Füllen des Vorlagebehälter Luft oder Gas in der Pumpe Pumpe kann nicht im trockenen Zustand gegen den Systemdruck fördern.
  • Seite 68 14 Störungen, Ursachen und Beseitigung Betriebsanleitung mzr-2521X1, mzr-2921X1 Störung Ursache Beseitigung 5 Pumpe fördert nicht, ist aber mit Fehleranzeige leuchtet (Fehler-LED auf der Überprüfen des Motor Fehlerstatus mit der Medium gefüllt Leiterplatte leuchtet schwächer, Software Motion Manager. Versuchen Sie die Fehlerausgang an der Motorsteuerung Pumpe freizubekommen, indem die Pumpe für...
  • Seite 69 14 Störungen, Ursachen und Beseitigung Betriebsanleitung mzr-2521X1, mzr-2921X1 Störung Ursache Beseitigung 11 Leckage der Pumpe Dichtung ist nicht in Ordnung Rücksendung der Pumpe an den Hersteller 12 Leckage aus Kupplungsbaugruppe Wellendichtung defekt Rücksendung der Pumpe an den Hersteller, Wellendichtung austauschen lassen...

  • Seite 70: Instandhaltung Und Gewährleistung

    Komponenten« nicht bzw. nicht vollständig oder unsachgemäß ausgefüllt wird, kann die Instandhaltung unterbleiben. Für entstandene Personen- oder Sachschäden haftet der Anwender der Mikrozahnringpumpe. Zur Instandhaltung senden Sie Ihre Mikrozahnringpumpe an HNP Mikrosysteme. Die Adresse finden Sie auf dem Deckblatt der Betriebsanleitung. 15.2 Gewährleistung Mikrozahnringpumpen unterliegen vor der Auslieferung einer sorgfältigen...

  • Seite 71: Instandsetzung/Reparatur

    Spülflüssigkeit (vergleiche Kapitel 7.3) verbessern ebenfalls das Verschleißverhalten. Rotoren und Lager sind Verschleißteile und werden von HNP Mikrosysteme GmbH in Abhängigkeit ihres Verschleißgrades bei der Wartung ausgetauscht. Wird bei Wartungsarbeiten der Pumpenkopf demontiert, müssen bei Wiedermontage sämtliche Dichtungen und O - Ringe ersetzt werden, da sonst eine absolute Leckagesicherheit nicht gegeben ist.

  • Seite 72: Ansprechpartner

    16 Ansprechpartner Betriebsanleitung mzr-2521X1, mzr-2921X1 Ansprechpartner Applikationsentwicklung, -beratung, Service und Zubehör Herr Dipl.-Ing. (FH) Sven Reimann Telefon +49| (0) 385|52190-349 Wartung und Instandsetzung Herr Dipl.-Ing. (FH) Steffen Edler Telefon +49| (0) 385|52190-307 Antriebstechnik und Steuerung Herr Dipl.-Ing. Lutz Nowotka Telefon +49| (0) 385|52190-346 Technische Änderungen ohne Vorankündigung vorbehalten...

  • Seite 73: Rechtsinformationen

    17 Rechtsinformationen Betriebsanleitung mzr-2521X1, mzr-2921X1 Rechtsinformationen Marken ® ist eine eingetragene deutsche Marke der HNP Mikrosysteme GmbH. MoDoS ® ist eine eingetragene deutsche Marke der HNP Mikrosysteme GmbH. µ-Clamp ® ist eine eingetragene deutsche Marke der HNP Mikrosysteme GmbH. HNPM ist eine eingetragene deutsche Marke der HNP Mikrosysteme GmbH.

  • Seite 74: Sicherheitsinformationen Für Die Rücksendung Von Gebrauchten Mikrozahnringpumpen Und Fluidikkomponenten

    18 Sicherheitsinformationen für die Rücksendung von gebrauchten Mikrozahnringpumpen und Fluidikkomponenten Betriebsanleitung mzr-2521X1, mzr-2921X1 Sicherheitsinformationen für die Rücksendung von gebrauchten Mikrozahnringpumpen und Fluidikkomponenten 18.1 Allgemeine Information Der Unternehmer (Betreiber) trägt die Verantwortung für die Gesundheit und Sicherheit seiner Arbeitnehmer. Sie erstreckt sich auch auf das Fremdpersonal, das bei Reparatur und/oder Wartung der Mikrozahnringpumpe und Komponenten mit diesen in Berührung kommt.

  • Seite 75: Erklärung Über Die Medienberührung Von Mikrozahnringpumpe Und Komponenten

    19 Erklärung über die Medienberührung von Mikrozahnringpumpe und Komponenten Betriebsanleitung mzr-2521X1, mzr-2921X1 Erklärung über die Medienberührung von Mikrozahnringpumpe und Komponenten Art der Geräte Pumpentyp/Artikel: Serien-Nr.: Betriebsstunden/Laufzeit: Grund für die Einsendung: Medienberührung Die Mikrozahnringpumpe war medienberührt mit: und ist gereinigt worden mit:...

  • Seite 76: Anhang

    20 Anhang Betriebsanleitung mzr-2521X1, mzr-2921X1 Anhang − Masszeichnungen Technische Änderungen ohne Vorankündigung vorbehalten Ausgabe: Juni 2019...
  • Seite 77 20 Anhang Betriebsanleitung mzr-2521X1, mzr-2921X1 Bild 31 Masszeichnung mzr-2521X1 / mzr-2921X1 Ausgabe: Juni 2019 Technische Änderungen ohne Vorankündigung vorbehalten...
  • Seite 78 20 Anhang Betriebsanleitung mzr-2521X1, mzr-2921X1 Bild 32 Masszeichnung mzr-2521X1 / mzr-2921X1 M2.1 Technische Änderungen ohne Vorankündigung vorbehalten Ausgabe: Juni 2019...
