6 Aufbau / Installation
6.6
Elektrischer Anschluss der Mikrozahnringpumpe
Zum Betrieb wird zusätzlich eine Gleichspannungsquelle mit 24 V benötigt. Die
Strombelastbarkeit der Spannungsquelle sollte bei den Pumpen mzr-2505,
mzr-2905, mzr-4005 und mzr-4605 mindestens 3 A betragen und bei der
Pumpen mzr-6305 und mzr-7205 mindestens 5 A.
Der elektrische Anschluss der Mikrozahnringpumpe erfolgt über die
Terminal Box S-G05. Diese ermöglicht die einfache Inbetriebnahme der
Mikrozahnringpumpe durch:
− Anschlussmöglichkeit der Spannungsversorgung über vorhandenen
− alternativer Spannungsanschluss über Hohlstecker nach DIN 45323
− trennbarer Pumpenanschluss über Stecker "mzr-pump"
− Potentiometer zur Drehzahlstellung
− analoger Spannungseingang 0-10 V und 0 (4)-20 mA zur Drehzahlstellung
− Umschaltung der Drehzahlstellung über DIP-Schalter
− 9-poliger Anschlussstecker für RS-232 Schnittstelle
− Fehler-Ausgang geschaltet auf Status LED zur Anzeige des Betriebszustandes
− interne elektrische Entstörfilter zur Erfüllung der CE-Richtlinien
− digitaler Eingang mit Schraubanschluss
2x Ø4,5

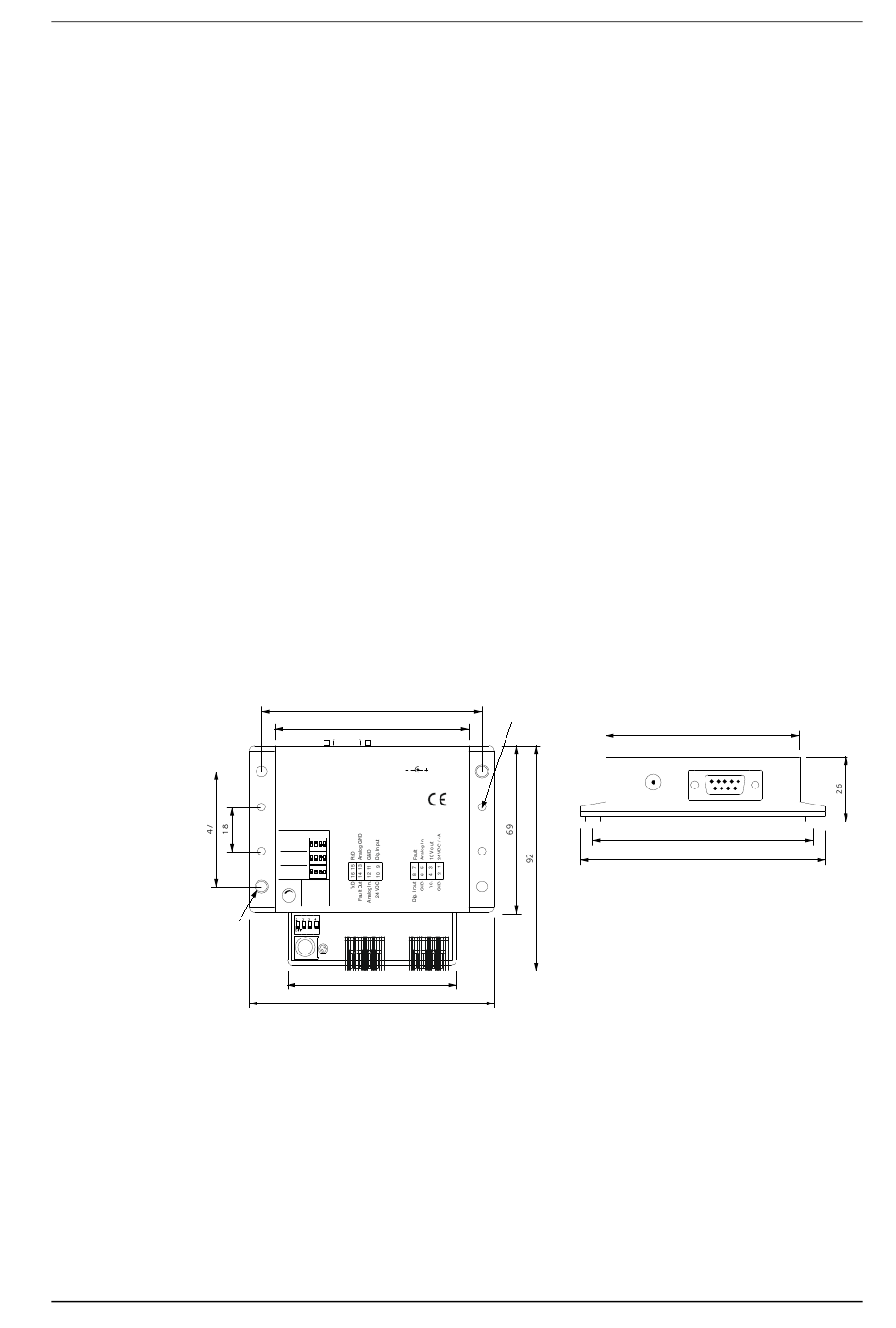

Bild 35
Abmessungen Terminal Box S-G05
Ausgabe: Mai 2020
Betriebsanleitung mzr-2505, mzr-2905, mzr-4005, mzr-4605, mzr-6305, mzr-7205
Steckanschluss "power / signal"
ist auf dem Steckanschluss "power / signal"
(Normal/Fehler) bzw. wahlweise Triggereingang oder Frequenzausgang auf
vorhandener Steckanschluss "power / signal"
Montagemöglichkeit auf 35 mm Hutschiene
90
79
RS-232
RS-232
Terminal Box S-G05
Terminal Box S-G05
HNP Mikrosysteme GmbH
HNP Mikrosysteme GmbH
Mode
Mode
ON
ON
0(4)...20 mA
0(4)...20 mA
1 2
3
4
1
2
3
4
ON
ON
0...10 V
0...10 V
1 2
3
4
1
2
3
4
ON
ON
Poti
Poti
1 2
3
4
1
2
3
4
Speed
Status
Speed
Status
Ready: green
0
0
Ready: green
Fault: red
Fault: red
mzr-pump
J2
69
100
Technische Änderungen ohne Vorankündigung vorbehalten
4x Ø3,2
Power In
Power In
24 VDC
24 VDC
power / signal
J1
79
90
100
51
