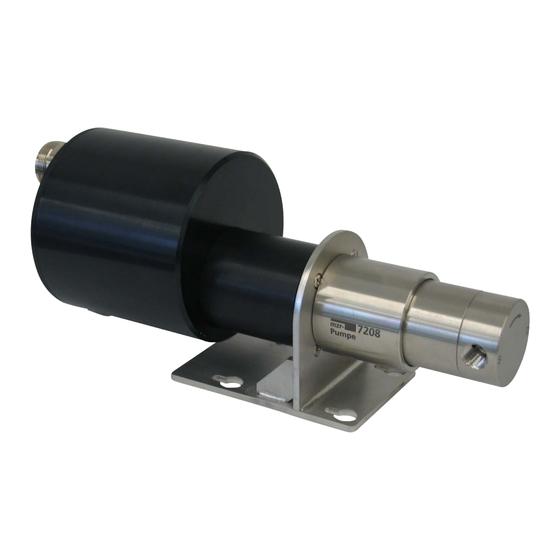

HNP Mikrosysteme mzr-7208 Betriebsanleitung

Mikrozahnringpumpen
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Betriebsanleitung für Mikrozahnringpumpen
mzr-7208, mzr-7208X1
HNP Mikrosysteme GmbH
Bleicherufer 25
D-19053 Schwerin
Telefon: 0385/52190-301
Telefax:
E-mail: info@hnp-mikrosysteme.de
http://www.hnp-mikrosysteme.de
Ausgabe: September 2018
0385/52190-333

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HNP Mikrosysteme mzr-7208

Inhaltszusammenfassung für HNP Mikrosysteme mzr-7208

  • Seite 1 Betriebsanleitung für Mikrozahnringpumpen mzr-7208, mzr-7208X1 HNP Mikrosysteme GmbH Bleicherufer 25 D-19053 Schwerin Telefon: 0385/52190-301 Telefax: 0385/52190-333 E-mail: info@hnp-mikrosysteme.de http://www.hnp-mikrosysteme.de Ausgabe: September 2018...
  • Seite 2 HNP Mikrosysteme GmbH Bleicherufer 25 D-19053 Schwerin Alle Rechte, auch die der Übersetzung, vorbehalten. Ohne vorherige ausdrückliche schriftliche Genehmigung der HNP Mikrosysteme GmbH darf kein Abschnitt dieser Betriebsanleitung vervielfältigt, reproduziert oder verarbeitet werden. Diese Bedienungsanleitung wurde mit Sorgfalt erstellt. HNP Mikrosysteme übernimmt jedoch für eventuelle Irrtümer in dieser Bedienungsanleitung und...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Betriebsanleitung mzr-7208, mzr-7208X1 Inhalt Allgemeine Information Verwendungszweck Angaben über das Erzeugnis Technische Daten der Mikrozahnringpumpe Abmessungen Pumpenkennlinien Technische Daten des Antriebes mit digitalen Hallsensoren Technische Daten des Antriebes mit analogen Hallsensoren (Option) Sicherheitshinweise Kennzeichnung von Hinweisen in der Betriebsanleitung...
  • Seite 4 Inhalt Betriebsanleitung mzr-7208, mzr-7208X1 Allgemeine Hinweise zur Montage der Fluidanschlüsse und Schläuche Montage der Fluidanschlüsse mzr-7208 Filtereinsatz und Auswahl Elektrischer Anschluss Betrieb mit Motorsteuerung Betrieb mit Steuerung S-HV Betrieb mit Steuerung S-HP-E Betrieb mit Steuerung S-BL (Option) Inbetriebnahme / Außerbetriebnahme...
  • Seite 5 Inhalt Betriebsanleitung mzr-7208, mzr-7208X1 Instandhaltung und Gewährleistung 16.1 Allgemeine Hinweise 16.2 Gewährleistung 16.3 Inspektion und Wartung 16.4 Instandsetzung/Reparatur Ansprechpartner Rechtsinformationen Sicherheitsinformationen für die Rücksendung von gebrauchten Mikrozahnringpumpen und Fluidikkomponenten 19.1 Allgemeine Information 19.2 Erklärung über die Art der Medienberührung 19.3 Versand Erklärung über die Medienberührung von...

  • Seite 7: Allgemeine Information

    Zweck. Bei Anwendung der Produkte sind die gültigen technischen Normen und Richtlinien zu beachten. Sollten Sie weitere, über diese Betriebsanleitung hinausgehende Informationen benötigen, setzen Sie sich bitte mit HNP Mikrosysteme in Verbindung. Ausgabe: September 2018 Technische Änderungen ohne Vorankündigung vorbehalten.

  • Seite 8: Angaben Über Das Erzeugnis

    Betriebsanleitung mzr-7208, mzr-7208X1 Angaben über das Erzeugnis Die vorliegende Betriebsanleitung gilt für die Mikrozahnringpumpe des Typs mzr-7208 ab Baujahr 2003, hergestellt von der HNP Mikrosysteme GmbH, Juri-Gagarin-Ring 4, 19370 Parchim, Deutschland. Auf dem Deckblatt der Betriebsanleitung ist der Ausgabestand zu ersehen.

  • Seite 9: Technische Daten Der Mikrozahnringpumpe

    5 µl Differenzdruckbereich 0 – 30 bar (bei Viskosität 1 mPas) 0 – 120 bar mzr-7208X1 (Viskosität 16 mPas) 0 – 150 bar mzr-7208 (Viskosität 16 mPas) max. eingangsseitiger Vordruck 5 bar (10 – 40 bar*) Viskositätsbereich 0,3 – 350.000 mPas Dosierpräzision...

  • Seite 10: Abmessungen

    Abmessungen Drehlage ±5° 1/8" NPT Befestigungsösen Fluidanschluss 4 x Ø 4,3 (55x45) Bild 1 Abmessungen Mikrozahnringpumpe mzr-7208 mit seitlichen Fluidanschlüssen 1/8" NPT, optional: stirnseitige Fluidanschlüsse M12 x 1,0 Pumpenkennlinien Medium Wasser Medium Methanol Medium Methanol Medium Wasser Viskosität 0,58 mPas Viskosität 1 mPas...

  • Seite 11: Technische Daten Des Antriebes Mit Digitalen Hallsensoren

    0 Allgemeine Information Betriebsanleitung mzr-7208, mzr-7208X1 Technische Daten des Antriebes mit digitalen Hallsensoren Die Mikrozahnringpumpe mzr-7208 besitzt als Antrieb einen elektronisch kommutierten, 2-poligen bürstenlosen Motor. Über eine ebenfalls lieferbare externe Steuerung kann sowohl die Drehzahl als auch die Position des Motors geregelt werden.
  • Seite 12 0 Allgemeine Information Betriebsanleitung mzr-7208, mzr-7208X1 Anschluss Funktion Motor Phase A nicht benutzt Motor Phase B nicht benutzt Motor Phase C nicht benutzt Tabelle 4 Belegung Steckeranschluss Motorwicklung des Antriebes Anschluss Funktion Encoder Spannung +5 V Encoder/Hallsensoren GND Encoder Kanal A Encoder Kanal A neg.

  • Seite 13: Technische Daten Des Antriebes Mit Analogen Hallsensoren (Option)

    0 Allgemeine Information Betriebsanleitung mzr-7208, mzr-7208X1 Technische Daten des Antriebes mit analogen Hallsensoren (Option) Die Mikrozahnringpumpe mzr-7208X1 kann alternativ mit einem bürstenlosen Motor mit analogen Hallsensoren angetrieben werden. Leistungsdaten Nennspannung 36 V max. Dauerdrehmoment 191,9 mNm Leistung 201 W Leerlaufdrehzahl bei 9 V 10,450 rpm max.
  • Seite 14 0 Allgemeine Information Betriebsanleitung mzr-7208, mzr-7208X1 Litze Funktion blau Hallsensor GND Hallsensor Spannung +5 V braun Hallsensor A grau Hallsensor B weiß Hallsensor C Tabelle 12 Anschlüsse des Antriebes mit vorbereitetem Hallsensoranschluss 5-polig Beachten Sie, dass für den Betrieb mit bürstenlosem Motor eine Motor- steuerung für bürstenlose Motore notwendig ist!

  • Seite 15: Sicherheitshinweise

    2 Sicherheitshinweise Betriebsanleitung mzr-7208, mzr-7208X1 Sicherheitshinweise Es sind nicht nur die unter diesem Hauptpunkt Sicherheitshinweise aufgeführten, allgemeinen Hinweise zu beachten, sondern auch die unter den anderen Hauptpunkten eingeführten, speziellen Sicherheitshinweise. Kennzeichnung von Hinweisen in der Betriebsanleitung Die in dieser Betriebsanleitung enthaltenen Sicherheitshinweise, die bei Nichtbeachtung Gefährdung für Personen hervorrufen können, sind...

  • Seite 16: Sicherheitshinweise Für Den Betreiber

    Vor der Inbetriebnahme sind die im Kapitel 0 aufgeführten Punkte zu beachten. Demontieren Sie die Mikrozahnringpumpe im Fehlerfall nicht, sondern setzen Achtung Sie sich mit einem Servicemitarbeiter von HNP Mikrosysteme in Verbindung, der Ihnen weiterhelfen wird. Technische Änderungen ohne Vorankündigung vorbehalten...

  • Seite 17: Eigenmächtiger Umbau Und Ersatzteilherstellung

    2 Sicherheitshinweise Betriebsanleitung mzr-7208, mzr-7208X1 Eigenmächtiger Umbau und Ersatzteilherstellung Umbau oder Veränderungen der Mikrozahnringpumpe sind nur nach Absprache mit dem Hersteller zulässig. Originalersatzteile und vom Hersteller autorisiertes Zubehör dienen der Sicherheit. Die Verwendung anderer Teile hebt die Haftung für die daraus entstehenden Folgen auf.

  • Seite 18: Transport Und Zwischenlagerung

    Auslieferung in einwandfreiem Zustand befindet. Nach Erhalt der Ware müssen die Pumpen unverzüglich auf Transportschäden kontrolliert werden. Werden Beschädigungen festgestellt, ist dies dem verantwortlichen Spediteur, dem Vertragshändler oder HNP Mikrosysteme als Hersteller zu melden. Zwischenlagern Bei Einlagerung der Pumpe sind folgende Punkte zu beachten: −...

  • Seite 19: Beschreibung Der Mikrozahnringpumpe

    4 Beschreibung der Mikrozahnringpumpe Betriebsanleitung mzr-7208, mzr-7208X1 Beschreibung der Mikrozahnringpumpe Prinzip der Mikrozahnringpumpe Mikrozahnringpumpen sind Verdrängerpumpen und besitzen einen außenverzahnten Innenrotor sowie einen innenverzahnten Außenrotor, die exzentrisch zueinander gelagert sind (siehe Bild 3). Beide Rotoren befinden sich mit ihrer zykloidenförmigen Verzahnung im kämmenden Eingriff und bilden während der Rotation zu jedem Zeitpunkt ein System von mehreren...
  • Seite 20 4 Beschreibung der Mikrozahnringpumpe Betriebsanleitung mzr-7208, mzr-7208X1 Beispiel: Die Pumpe mzr-7208 fördert mit ihrem Verdrängungsvolumen von 48 µl bei 3000 U/min und einem volumetrischen Wirkungsgrad von 100 % nach obiger Formel einen Volumenstrom von 144 ml/min. Tabelle 13 zeigt den sich ergebenden theoretischen Volumenstrom in Abhängigkeit von der...

  • Seite 21: Aufbau

    4 Beschreibung der Mikrozahnringpumpe Betriebsanleitung mzr-7208, mzr-7208X1 Aufbau Die Mikrozahnringpumpe besteht aus dem Mikrozahnringpumpenkopf, der Kupplungseinheit, dem Antrieb und einem Haltewinkel (siehe Bild 5). Steckeranschluss Motorwicklung Steckeranschluss Encoder und Hallsensoren Fluid- einlass Antrieb Fluid- auslass Haltewinkel Kupplungseinheit Mikrozahnringpumpenkopf Bild 5...

  • Seite 22: Fluidanschlüsse

    4 Beschreibung der Mikrozahnringpumpe Betriebsanleitung mzr-7208, mzr-7208X1 Fluidanschlüsse mzr-7208 Fluidanschlüsse 1/8" NPT Innengewinde, seitlich oder M12 x 1,0 Innengewinde, stirnseitig Schlauch Rohr/Schlauch AD 6 mm Tabelle 15 Fluidanschlüsse Der Sauganschluss ist mit dem Buchstaben »S« gekennzeichnet, der Druckanschluss mit dem Buchstaben »D«. Ein Pfeil auf der Stirnseite der Pumpe zeigt die zugehörige Drehrichtung der Welle an.

  • Seite 23: Optionale Ergänzungsmodule

    5 Optionale Ergänzungsmodule Betriebsanleitung mzr-7208, mzr-7208X1 Optionale Ergänzungsmodule Die Funktionalität der Mikrozahnringpumpe der Hochleistungsbaureihe kann durch verschiedene Ergänzungsmodule erweitert werden. Die Module tragen den erhöhten Anforderungen spezieller Anwendungen Rechnung, die durch die standardmäßige Ausführung der Pumpe nicht abgedeckt werden können. Die Ergänzungsmodule können untereinander und mit fast allen Pumpenköpfen...

  • Seite 24: Sperrdichtungsmodul

    5 Optionale Ergänzungsmodule Betriebsanleitung mzr-7208, mzr-7208X1 Sperrdichtungsmodul Kartusche Sperrdichtungsmodul Befüllrohr Sperrmedium- einlass Fluid- Sperrmedium- einlass auslass Fluid- auslass Bild 6 Aufbau der Mikrozahnringpumpe mit Sperrdichtungsmodul am Beispiel der mzr-4605 (Darstellung rechts mit optionalem Zubehör Anschlussset Sperrdichtung) Das Sperrdichtungsmodul hat während des Pumpprozesses die Aufgabe, das Eindringen von Luftfeuchtigkeit und Sauerstoff aus der atmosphärischen...
  • Seite 25 5 Optionale Ergänzungsmodule Betriebsanleitung mzr-7208, mzr-7208X1 Sperrdichtungs- Sperrmediumeinlass Pumpenwelle Wellendichtring modul Sperrdichtungs- kammmer Fluideinlass Fluidauslass Wellendichtring Sperrdichtung Sperrmediumauslass Bild 7 Pumpenkopf ohne Sperrdichtungsmodul Pumpenkopf mit Sperrdichtungsmodul Betrieb mit Sperrdichtung Als Sperrmedium sollten nur solche Medien ausgewählt werden, mit denen das zu fördernde Medium unproblematisch verdünnt werden kann, d.h.
  • Seite 26 5 Optionale Ergänzungsmodule Betriebsanleitung mzr-7208, mzr-7208X1 Sollte eine andere Einbauvariante als die Standardbefestigungsvariante (Pumpenaufschrift waagerecht lesbar) ausgewählt werden, besteht die Möglichkeit Sperrmediumein- und -auslass zu vertauschen. Ein Nachfließen und die Luftfreiheit des Sperrmediums in der Kammer sind in jedem Fall sicherzustellen.

  • Seite 27: Wärmedämmmodul

    5 Optionale Ergänzungsmodule Betriebsanleitung mzr-7208, mzr-7208X1 Wärmedämmmodul Das Wärmedämmmodul ermöglicht die Förderung heißer Medien bis 150 °C. Es beinhaltet eine thermisch dämmende Kupplungsbaugruppe aus Kunststoff (PEEK) zwischen Pumpe und Antrieb. Die Wärmeübertragung von der Pumpe auf den in der Betriebstemperatur limitierten Antrieb wird durch die Kunststoffabdeckung zusätzlich eingeschränkt.

  • Seite 28: Heizmodule

    5 Optionale Ergänzungsmodule Betriebsanleitung mzr-7208, mzr-7208X1 Heizmodule 5.3.1 Elektrisches Heizmodul Das Heizmodul erlaubt die aktive Heizung des Pumpenkopfes bis maximal 150 °C Einsatztemperatur. Das Heizmodul besteht aus einer Heizmanschette, die den Pumpenkopf umgibt sowie einem Thermoelement Typ J, das je nach Pumpengröße unterschiedlich in den Pumpenkopf integriert wird.

  • Seite 29: Fluidisches Heiz- Und Kühlmodul

    Wärmeträger sind Öle, Wasser, Heißdampf und Kältemittel geeignet. Im Zweifelsfall erfragen Sie ein geeignetes Wärmeträgermedium beim Hersteller HNP Mikrosysteme. Die Fluidanschlüsse 2 x G1/8" sind um 45° versetzt. Der Wärmeträgereinlass ist der hintere (schräg stehend) und der Wärmeträgerauslass der vordere Anschluss (siehe Bild 12).

  • Seite 30: Heizregelgerät „Jetmicro

    5 Optionale Ergänzungsmodule Betriebsanleitung mzr-7208, mzr-7208X1 Heizregelgerät „ micro“ Das Heizregelgerät „JETmicro“ ist für den Betrieb mit dem elektrischen Heizmodul vorgesehen. Istwertanzeige Heizung Ein Sollwertanzeige keine Bedeutung keine Bedeutung keine Bedeutung Temperatur erhöhen Temperatur verringern Hand: blinkt bei Stellerbetrieb Ada: Ada blinkt bei automatischer Regleranpassung Alarmanzeige –...

  • Seite 31: Aufbau / Installation

    6 Aufbau / Installation Betriebsanleitung mzr-7208, mzr-7208X1 Aufbau / Installation Überprüfung vor Erstaufbau Führen Sie zuerst eine Sichtkontrolle an der gelieferten Pumpe auf Transportschäden durch (siehe Kapitel 3.2). Prüfen Sie dann nach folgenden Gesichtspunkten, ob der richtige Pumpentyp verfügbar ist: −...

  • Seite 32: Allgemeine Hinweise Zur Montage Der Fluidanschlüsse Und Schläuche

    Strömungsrichtung einzuhalten. Wollen Sie die Pumpe im reversierenden Betrieb einsetzen, nehmen Sie bitte Kontakt zu einem Applikationsberater von HNP Mikrosysteme auf, da dies nicht in jedem Anwendungsfall möglich ist. Zum Schutz gegen Verschmutzungen befinden sich bei der Auslieferung des Mikrozahnringpumpenkopfes in den Fluidanschlüssen Verschlussschrauben.
  • Seite 33 6 Aufbau / Installation Betriebsanleitung mzr-7208, mzr-7208X1 1. Gewinde der Einschraubverschraubung mit 2-3 Lagen Teflonband umwickeln (siehe Tabelle 19) und in das NPT-Gewinde schrauben. Zunächst handfest, dann mit einem Schraubenschlüssel ½ - ¾ Umdrehung anziehen. Reinigen Sie Innen- und Vergewissern Sie sich, dass die Wickeln Sie, beginnend mit dem Außengewinde rückstandsfrei.
  • Seite 34 6 Aufbau / Installation Betriebsanleitung mzr-7208, mzr-7208X1 Stirnseitige Verschraubung M10x1 Bild 14 Fluidanschluss M10x1, Edelstahl 1. Schlauch rechtwinklig abschneiden. Dazu vorzugsweise einen Schlauchschneider verwenden. Wenn Metallrohre zum Einsatz kommen, müssen die Rohre nach der spanenden Bearbeitung sorgfältig von allem anhaftenden Schmutz gereinigt und gründlich gespült werden. Der kleinste Span im Fluidkreislauf kann zum Ausfall der Mikrozahnringpumpe führen.

  • Seite 35: Filtereinsatz Und Auswahl

    Mediums. Falls bei erhöhten Medienviskositäten kein geeigneter Filter erhältlich ist, ist die Wahl eines gröberen Filters möglich. Dies sollte in Absprache mit HNP Mikrosysteme erfolgen. Dabei gilt immer: Ein grober Filter ist immer noch besser als gar kein Filter. Eine weitere Möglichkeit ist der Einsatz von vorgefilterten Medien.

  • Seite 36: Betrieb Mit Motorsteuerung

    7 Betrieb mit Motorsteuerung Betriebsanleitung mzr-7208, mzr-7208X1 Betrieb mit Motorsteuerung Der Antrieb der Mikrozahnringpumpe mzr-7208 ist ein bürstenloser Gleichstrommotor. Für den Betrieb der Mikrozahnringpumpe ist eine Motorsteuerung notwendig. Ohne Motorsteuerung kann die Mikrozahnringpumpe nicht in Betrieb Achtung genommen werden! Betrieb mit Steuerung S-HV...
  • Seite 37 Motor B Drosselmodul Motor A Bild 15 Beschaltung der Steuerung S-HV für die Mikrozahnringpumpe mzr-7208 mit Potentiometer Inbetriebnahme 1. Schließen Sie die beiden Kabel des Pumpenmotors an die Steckverbinder der Steuerung S-HV an. Die Anschlussbelegungen ist in Tabelle 4 und Tabelle 5 enthalten.
  • Seite 38 Die Beschriftung der Jumper ist auf der Steuerung ersichtlich! 4. Stecken Sie die Jumper J10 oder J11 für den benötigen Drehzahlbereich. Dabei kann einer von vier möglichen Drehzahlbereichen ausgewählt werden. Beachten Sie, dass die Mikrozahnringpumpe mzr-7208 einen 2-poligen Antrieb hat. Jumper max.
  • Seite 39 7 Betrieb mit Motorsteuerung Betriebsanleitung mzr-7208, mzr-7208X1 10. Die Mikrozahnringpumpe kann nun durch Drehen am Potentiometer in Betrieb genommen werden. Hinweis: Eine vollständige Betriebsanleitung der Motorsteuerung befindet sich in der Anlage. (vergleiche Kapitel 021) Hinweis: − Ist die Mikrozahnringpumpe zusammen mit der Steuerung S-HV geliefert worden, sind die Jumper- und Potentiometereinstellungen in der Regel bereits vorgenommen.

  • Seite 40: Betrieb Mit Steuerung S-Hp-E

    7 Betrieb mit Motorsteuerung Betriebsanleitung mzr-7208, mzr-7208X1 7.2 Betrieb mit Steuerung S-HP-E Die Mikrozahnringpumpe mzr-7208 werden als Option mit der Steuerung S-HP- E ausgeliefert. Über die programmierbare Steuerung kann sowohl die Drehzahl für konstante Förderströme als auch die Position des Motors zur Dosierung konstanter Flüssigkeitsmengen geregelt werden.
  • Seite 41 7 Betrieb mit Motorsteuerung Betriebsanleitung mzr-7208, mzr-7208X1 Die Steuerung S-HP-E ermöglicht dabei die einfache Inbetriebnahme der Mikrozahnringpumpe mit Hilfe folgender Schnittstellen: − Spannungsversorgung über Anschlussstecker − Schnittstelle RS-232 über Anschlussstecker, alternativ CAN-Bus über Anschlussstecker − Motoranschlusskabel über Anschlussstecker − vorbereitetes Kabelanschlussset als Klemmenbeispiel (hilfreich für die erste...
  • Seite 42 7 Betrieb mit Motorsteuerung Betriebsanleitung mzr-7208, mzr-7208X1 Inbetriebnahme 1. Schließen Sie die einzelnen Kabel des Pumpenmotors an die Steckverbinder der Motorsteuerung an. Bild 17 Anschlussplan Leistung Klemme Kabellitze Funktion Stecker LIY(C)Y 3 x 1,5 mm² Power & 6 polig Motor...
  • Seite 43 7 Betrieb mit Motorsteuerung Betriebsanleitung mzr-7208, mzr-7208X1 Stecker Feedback Kabel Funktion Stecker Cable LIY(C)Y 12 x 0,14 mm² Feedback 12 polig S-HP-E CBL-DFDBK Motor grün weiß Hallsensor C gelb grau Hallsensor B pink braun Hallsensor A weiß blau braun rot/pink...
  • Seite 44 7 Betrieb mit Motorsteuerung Betriebsanleitung mzr-7208, mzr-7208X1 Bild 19 Anschlussplan Spannungsversorgung Die Versorgungsspannung der Motorsteuerung S-HP-E sollte 48 VDC betragen, da mit dieser Versorgungsspannung der gesamte Drehzahlregelbereich (vergleiche Kapitel 1.3) der Mikrozahnringpumpe bedient werden kann. 5. Die Mikrozahnringpumpe kann nun mit der Software »Composer«in Betrieb genommen werden.

  • Seite 45: Betrieb Mit Steuerung S-Bl (Option)

    7 Betrieb mit Motorsteuerung Betriebsanleitung mzr-7208, mzr-7208X1 Betrieb mit Steuerung S-BL (Option) Die Mikrozahnringpumpe mzr-7208 wird als Option mit der Steuerung S-BL ausgeliefert. Über diese programmierbare Steuerung kann sowohl die Drehzahl für konstante Förderströme als auch die Position des Motors zur Dosierung konstanter Flüssigkeitsmengen geregelt werden.
  • Seite 46 7 Betrieb mit Motorsteuerung Betriebsanleitung mzr-7208, mzr-7208X1 Inbetriebnahme externe Spannungsquelle 24 V DC / 5 A Mikrozahnringpumpe Schalter S1 Drehzahlstellung serielle Schnittstelle des PC Bild 20 Anschluss der Mikrozahnringpumpe mzr-7208X1 an die Steuerung S-BL 1. Schließen Sie die Kabel des Pumpenmotors an den 8poligen Anschlussklemmen der Steuerung S-BL an.
  • Seite 47 7 Betrieb mit Motorsteuerung Betriebsanleitung mzr-7208, mzr-7208X1 − Über den analogen Sollwerteingang (Anschlussklemmen »AnIN« und »GND«) kann die Drehzahl der Pumpe mit dem Normsignal 0-10 V eingestellt werden. Dazu ist der Jumper an der Steuerung S-BL von »AnalogPoti« auf »AnalogExtern« umzustecken. Die serielle Schnittstelle muss nicht angeschlossen sein.

  • Seite 48: Inbetriebnahme / Außerbetriebnahme

    8 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-7208, mzr-7208X1 Inbetriebnahme / Außerbetriebnahme Fertigmachen zum Betrieb Nach dem vollständigen fluidischen Aufbau sind der Betriebsstatus der Mikrozahnringpumpe und die Peripherie nochmals anhand folgender Fragen zu überprüfen. − Sind Saug und Druckseite richtig angeschlossen? − Ist die Installation sauber, d.h. frei von Fremdpartikeln, Verunreinigungen oder Spänen?
  • Seite 49 8 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-7208, mzr-7208X1 Spülzyklus Auswahl Spülflüssigkeit (SF) Ist SF nein geeig- siehe Tabelle 28 Auswahl Spülflüssigkeit net? Ist Pumpe nein beständig siehe Tabelle 30 Beständigkeit der Dichtungswerkstoffe siehe Tabelle 28 Auswahl Spülflüssigkeit Pumpe spülen Pumpe entleeren Spülzyklus...
  • Seite 50 8 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-7208, mzr-7208X1 Mediengruppe Spüldauer [min] Mögliches Spülmedium Öle, Fette, Weichmacher 15-20 Isopropanol, Ethanol, Aceton, Waschbenzin Lösungsmittel (polare + unpolare) 5-10 Isopropanol, Ethanol Andere organische Medien 10-15 Isopropanol, Ethanol Kälte- und Kühlmittel 15-20 Isopropanol, Ethanol Neutrale wässrige Lösungen...

  • Seite 51: Außerbetriebnahme

    8 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-7208, mzr-7208X1 Wellendichtung O-Ringwerkstoffe PTFE (Teflon ® UHMWPE TFE/P EPDM FFKM Spülflüssigkeit graphitverstärkt (Viton ® (Aflas ® Aceton Benzol Benzylalkohol Butanol Dimethylsulfoxid (DMSO) Ethanol Isopropanol Methanol Methylethylketon (MEK) Styrol Toluol Wasser Xylol Waschbenzin Öl / Feinmechanik-Öl Legende: 0 ...
  • Seite 52 8 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-7208, mzr-7208X1 Versuchs- /Betriebsende Spülzyklus Pumpe entleeren Auswahl Spülflüssigkeit (SF) Spülzyklus Festlegung Konservierungs- mittel (KM) Muss die Ist SF nein nein Pumpe siehe Tabelle 28 geeig- gespült net? werden? Ist Pumpe nein siehe Tabelle 30 beständig...

  • Seite 53: Konservierung

    8 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-7208, mzr-7208X1 8.4.1 Konservierung Wird die Mikrozahnringpumpe in unregelmäßigen Zeitabständen betrieben oder aus anderen Gründen für längere Zeit außer Betrieb genommen, so muss die Pumpe nach Benutzung und Reinigung (vergleiche Kapitel 8.3) einer konservierenden Behandlung mit einem geeigneten Konservierungsmedium unterzogen werden.

  • Seite 54: Ausbau Aus Dem System

    8 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-7208, mzr-7208X1 Medien Isopropanol Lösungsmittel für organische Verbindungen, kosmetische Zwecke, ätherische Öle, Wachse und Ester, Frostschutzmittel, Desinfektionsmittel Aceton Lösungsmittel für viele organische Verbindungen, unbegrenzt löslich in Wasser, löst natürliche und synthetische Harze, Fette, Öle, gebräuchliche Weichmacher Ethanol Lösungsmittel für organische Verbindungen, Fette, Öle und...

  • Seite 55: Maßnahmen Zur Problembehebung

    8 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-7208, mzr-7208X1 Maßnahmen zur Problembehebung Sollte die Pumpe einmal stehen bleiben oder nicht anlaufen, gehen Sie bitte wie folgt vor: − Versuchen Sie, die Mikrozahnringpumpe durch abwechselndes Vor- und Zurückdrehen mit Hilfe des Steuerungsprogramms freizubekommen.

  • Seite 56: Software »Composer« Und »Elmo Studio« (Option Für S-Hp-E)

    9 Software »Composer« und »Elmo Studio« (Option für S-HP-E) Betriebsanleitung mzr-7208, mzr-7208X1 Software »Composer« und »Elmo Studio« (Option für S-HP-E) Die Software »Composer« vereinfacht die Bedienung und Konfiguration des Antriebes wesentlich. Diese wird auf einer CD ausgeliefert. Für die Installation benötigen Sie einen PC mit Windows 2000...

  • Seite 57: Voreinstellung Einer Eigenen Applikation

    9 Software »Composer« und »Elmo Studio« (Option für S-HP-E) Betriebsanleitung mzr-7208, mzr-7208X1 Bild 25 Auswahl Schnittstellentyp Bild 26 Auswahl der betreffenden COM Schnittstelle 9.2 Voreinstellung einer eigenen Applikation Nachfolgende Fenster sind zum installieren der Applikation zu durchlaufen. Bild 27 Startfenster Applikation Ausgabe: September 2018 Technische Änderungen ohne Vorankündigung vorbehalten.
  • Seite 58 9 Software »Composer« und »Elmo Studio« (Option für S-HP-E) Betriebsanleitung mzr-7208, mzr-7208X1 Bild 28 Einstellung des Projektes Bild 29 Auswahl der betreffenden Schnittstelle Anschließend erfolgt das automatischen scannen der Schnittstelle. Bild 30 Einstellung der Motordaten Technische Änderungen ohne Vorankündigung vorbehalten...
  • Seite 59 9 Software »Composer« und »Elmo Studio« (Option für S-HP-E) Betriebsanleitung mzr-7208, mzr-7208X1 Bild 31 Einstellung des Encoders und Encoderimpulszahl Bild 32 Einstellung der Motorparameter Bild 33 Einstellung der digitalen Eingänge Ausgabe: September 2018 Technische Änderungen ohne Vorankündigung vorbehalten.

  • Seite 60: Voreinstellung Der Reglerparameter

    9 Software »Composer« und »Elmo Studio« (Option für S-HP-E) Betriebsanleitung mzr-7208, mzr-7208X1 Bild 34 Einstellung der digitalen Ausgänge 9.3 Voreinstellung der Reglerparameter Die Reglerparameter der Steuerung müssen für den Betrieb der Mikrozahnringpumpe eingestellt werden. Wenn mit diesen Reglereinstellungen ein unruhiger Lauf des Motors festgestellt werden sollte über Tuning eine weitere Regleroptimierung durchgeführt werden.
  • Seite 61 9 Software »Composer« und »Elmo Studio« (Option für S-HP-E) Betriebsanleitung mzr-7208, mzr-7208X1 Bild 36 Start Autotuning Bild 37 Start Test Kommutierung Bild 38 Hinweis auf Drehen der Motorwelle Bild 39 Hinweisfester für Fertigmeldung Ausgabe: September 2018 Technische Änderungen ohne Vorankündigung vorbehalten.
  • Seite 62 9 Software »Composer« und »Elmo Studio« (Option für S-HP-E) Betriebsanleitung mzr-7208, mzr-7208X1 Bild 40 Startfenster Autotuning Parameter Drehzahlmodus Bild 41 Hinweisfester für auf Motordrehung Bild 42 Fenster Drehzahlverhalten Technische Änderungen ohne Vorankündigung vorbehalten Ausgabe: September 2018...
  • Seite 63 9 Software »Composer« und »Elmo Studio« (Option für S-HP-E) Betriebsanleitung mzr-7208, mzr-7208X1 Bild 43 Startfenster Autotuning Parameter Positionieren Bild 44 Fenster Drehzahlverhalten Bild 45 Setup Information Nach der Einstellung der Reglerparameter sollten alle Parameter über Parameter/Save all Parameter gespeichert werden.

  • Seite 64: Betrieb Der Mikrozahnringpumpe Mit Angeschlossener Schnittstelle Rs-232

    9 Software »Composer« und »Elmo Studio« (Option für S-HP-E) Betriebsanleitung mzr-7208, mzr-7208X1 9.4 Betrieb der Mikrozahnringpumpe mit angeschlossener Schnittstelle RS-232 In der Betriebsart Velocity Mode ist die Motordrehzahl der Pumpe einstellbar. Beispiel für kontinuierliche Förderung Befehle Beschreibung 1000 Pumpe mit dem Wert 1000 U/min drehen...

  • Seite 65: Betrieb Der Mikrozahnringpumpe Als Insellösung (Stand Alone)

    9 Software »Composer« und »Elmo Studio« (Option für S-HP-E) Betriebsanleitung mzr-7208, mzr-7208X1 9.5 Betrieb der Mikrozahnringpumpe als Insellösung (Stand Alone) Mit der Software »Elmo Studio« sind Ablaufprogramme dauerhaft in der Steuerung zu speichern. Die Programme starten selbständig bei Einschalten der Versorgungsspannung.

  • Seite 66: Fehlermeldungen Der Steuerung S-Hp-E

    Umgang mit der Mikrozahnringpumpe, setzen Sie als erstes die Mikrozahnringpumpe unverzüglich still. Rufen Sie den bitte den Service von HNP Mikrosysteme (siehe Kapitel 14) an und senden die Pumpe gegebenenfalls zur Durchsicht an uns zurück. Technische Änderungen ohne Vorankündigung vorbehalten...

  • Seite 67: Software »Motion Manager« (Option)

    10 Software »Motion Manager« (Option) Betriebsanleitung mzr-7208, mzr-7208X1 Software »Motion Manager« (Option) Das Programm »Motion Manager« vereinfacht die Bedienung und Konfiguration des Antriebes wesentlich und bietet zudem eine grafische Analysemöglichkeit der Betriebsdaten. Es wird auf der CD in der Betriebsanleitung ausgeliefert. Für die Installation benötigen Sie einen PC mit Windows 2000 ®...
  • Seite 68 10 Software »Motion Manager« (Option) Betriebsanleitung mzr-7208, mzr-7208X1 Die Eingabe der Befehle erfolgt im Feld »Kommando eingeben:«. Mit der Schaltfläche »Senden« wird der Befehl zum Antrieb gesendet und ausgeführt (siehe Bild 48). Die Befehle können wahlweise in Groß- oder Kleinschrift geschrieben werden.
  • Seite 69 10 Software »Motion Manager« (Option) Betriebsanleitung mzr-7208, mzr-7208X1 Beispiel für Dosierung Befehl Beschreibung SOR0 Betriebsmodus RS-232: Position über Schnittstelle RS-232 einstellen LR10000 relative Position von 10000 in die Steuerung laden 10000 = 10 Umdrehungen (Hinweis: 1000 Schritte = 1 Umdrehung)

  • Seite 70: Programmierung Der Steuerung

    10 Software »Motion Manager« (Option) Betriebsanleitung mzr-7208, mzr-7208X1 10.2 Programmierung der Steuerung Die Steuerung S-BL der Mikrozahnringpumpe lässt sich vom Benutzer an spezifische Anwendungen mit einer einfachen Programmiersprache anpassen. Die Programmdateien liegen im ASCII-Code vor und haben standardmäßig die Dateiendung »mcl« (motion controller language). Programmieren lassen sich verschiedene Parameter des Antriebs wie z.B.
  • Seite 71 10 Software »Motion Manager« (Option) Betriebsanleitung mzr-7208, mzr-7208X1 Bild 50 Dateiauswahlfenster Über Menüpunkt Terminal - Parameterdatei wird die mcl-Datei zum Antrieb übertragen (siehe Bild 51). Bild 51 Übertragung der mcl-Datei als Parameterdatei Ausgabe: September 2018 Technische Änderungen ohne Vorankündigung vorbehalten.
  • Seite 72 10 Software »Motion Manager« (Option) Betriebsanleitung mzr-7208, mzr-7208X1 Die Abfrage, die mcl-Datei in den »Motion-Controller« zu übertragen, ist mit der Schaltfläche »Ja« zu beantworten. Bild 52 Bestätigung der Übertragung Um die Daten für die Konfiguration und den Programmablauf im EEPROM zu speichern ist das Dialogfenster (siehe Bild 53) mit »Ja«...
  • Seite 73 Potentiometer ist beim Einschalten zur Drehzahlvorgabe aktiv Fault als Fehlerausgang konfiguriert ; Hardware: Antrieb 4490 mit Steuerung MCBL3006, Starterkitplatine mit Potentiometer ; Copyright © 2007, HNP Mikrosysteme GmbH, Parchim ; HNP Mikrosysteme GmbH, Juri-Gagarin-Ring 4, 19370 Parchim ; Telefon +49(0)3871/451-300, Telefax +49(0)3871/451-333 ; Email info@hnp-mikrosysteme.de, http://www.hnp-mikrosysteme.de ;...
  • Seite 74 Fault (Eingang 2) als Fehlerausgang konfiguriert ; Hardware: Motor 4490H036B K1155 und Steuerung S-BL (neuer Controller MCDC3006) mit Schalter ; Copyright © 2007, HNP Mikrosysteme GmbH, Parchim ; HNP Mikrosysteme GmbH, Juri-Gagarin-Ring 4, 19370 Parchim ; Telefon +49(0)3871/451-301, Telefax +49(0)3871/451-333 ;...
  • Seite 75 10 Software »Motion Manager« (Option) Betriebsanleitung mzr-7208, mzr-7208X1 SHA0 ;Home Arming - deaktivieren SHL0 ;Hard Limit - deaktivieren SHN0 ;Hard Notify - deaktivieren ;Analog Direction Right - Positive Spannung für Rechtsdrehung LPC6000 ;Load Peak Current Limit - Spitzenstrom [mA] laden LCC4500 ;Load Continius Current Limit - Dauerstrom [mA] laden...

  • Seite 76: Fluidikzubehör

    Komponenten liegen umfangreiche Erfahrungen vor. Gerne beraten wir Sie bei der Auswahl von passendem Zubehör. Haftungsausschluss Die HNP Mikrosysteme GmbH haftet nicht für Schäden, die ihre Ursache in der Nichtbeachtung dieser Betriebsanleitung haben. Für die Prüfung auf Vollständigkeit, Richtigkeit und Eignung des Produktes für den vorhergesehenen Verwendungszweck ist der Anwender verantwortlich.

  • Seite 77: Störung, Ursachen Und Beseitigung

    13 Störung, Ursachen und Beseitigung Betriebsanleitung mzr-7208, mzr-7208X1 Störung, Ursachen und Beseitigung Störung Ursache Beseitigung 1 Pumpe arbeitet nicht Keine Versorgungsspannung Überprüfen der Versorgungsspannung 2 Pumpe fördert nicht Kein Dosiermedium im Vorlagebehälter Füllen des Vorlagebehälter Luft oder Gas in der Pumpe Pumpe kann nicht im trockenen Zustand gegen den Systemdruck fördern.
  • Seite 78 13 Störung, Ursachen und Beseitigung Betriebsanleitung mzr-7208, mzr-7208X1 Störung Ursache Beseitigung Spülen der Pumpe mit einer Spritze Pumpe beim Hersteller reinigen lassen und Filter verwenden, System reinigen Evtl. vorhandenes Rückschlagventil öffnet Spülen des Rückschlagventils nicht Druckleitung/Dosiernadel verstopft Reinigung, Spülen oder Austausch der Druckleitung/Dosiernadel Luftblasen im Fluidsystem (Schläuche,...
  • Seite 79 13 Störung, Ursachen und Beseitigung Betriebsanleitung mzr-7208, mzr-7208X1 Störung Ursache Beseitigung Reinigung oder Reparatur 18 Pumpe entwickelt Geräusche Verschleiß der Pumpe oder defekte Teile Pumpe darf nicht weiter betrieben werden. Schicken Sie die Pumpe zur Wartung an den Hersteller 19 Überstrom Partikel im Medium Spülen der Pumpe...

  • Seite 80: Eg-Richtlinien Dt

    14 EG-Richtlinien dt. Betriebsanleitung mzr-7208, mzr-7208X1 EG-Richtlinien dt. Als Richtlinie bzw. EG-Richtlinie bezeichnet man einen Rechtsakt der Europäischen Gemeinschaft, der an die Mitgliedstaaten gerichtet ist und diese zur Verwirklichung eines bestimmten Ziels verpflichtet. Folgende Richtlinien sind für den Anwender der Mikrozahnringpumpen eventuell von Bedeutung: Niederspannungsrichtlinie (2006/95/EG) Die Niederspannungsrichtlinie ist für die in dieser Betriebsanleitung...

  • Seite 81: Elektromagnetische Verträglichkeit (Emv)

    14 EG-Richtlinien dt. Betriebsanleitung mzr-7208, mzr-7208X1 REACH-VERORDNUNG (EG) Nr. 1907/2006 Die HNP Mikrosysteme ist kein Hersteller oder Importeur von chemischen Stoffen, die nach einer Registrierungspflicht unterliegen, sondern im Sinne der Verordnung, ein nachgeschalteter Anwender. Als nachgeschalteter Anwender führen wir die notwendige Kommunikation mit unseren Vorlieferanten um die Weiterbelieferung mit den für uns notwendigen Komponenten sicherzustellen.

  • Seite 82: Angaben Für Den Bestimmungsgemäßen Betrieb

    14 EG-Richtlinien dt. Betriebsanleitung mzr-7208, mzr-7208X1 14.1.2 Angaben für den bestimmungsgemäßen Betrieb Für die Mikrozahnringpumpen ist folgendes zu beachten: Voraussetzungen für den bestimmungsgemäßen Betrieb ist der Betrieb entsprechend den technischen Daten und der Bedienungsanleitung. Einschränkungen Sollen die Mikrozahnringpumpen im Wohnbereich, im Geschäfts- oder Gewerbebereich oder in einem Kleinbetrieb verwendet werden, dann ist durch geeignete Maßnahmen sicher zustellen, dass die Störaussendung unterhalb der...

  • Seite 83: Konformitätserklärungen

    15 Konformitätserklärungen Betriebsanleitung mzr-7208, mzr-7208X1 Konformitätserklärungen Die gelieferte Mikrozahnringpumpe fällt in den Anwendungsbereich folgender EG-Richtlinien: − EG-Maschinenrichtlinie (2006/42/EG) − EMV-Richtlinie (2004/108/EG) Die Konformitätserklärungen für die Mikrozahnringpumpe können Sie ebenfalls separat bei uns anfordern. Ausgabe: September 2018 Technische Änderungen ohne Vorankündigung vorbehalten.
  • Seite 85 Diese Erklärung ist keine Zusicherung von Eigenschaften im Sinne der Produkthaftung. Die Sicherheitshinweise der Produktdokumentation sind zu beachten. Herr Lutz Nowotka, HNP Mikrosysteme GmbH, Juri-Gagarin-Ring 4, D-19370 Parchim ist bevollmächtigt, die technischen Unterlagen zusammenzustellen. Datum: 30. Dezember 2009 Unterschrift Hersteller: Dr.
  • Seite 87 EU-Konformitätserklärung (im Sinne der EMV-Richtlinie 2004/108/EG) Hiermit erklären wir, dass die nachfolgenden Mikrozahnringpumpen der Hochleistungsbaureihe mzr-7208X1 zum Einbau in eine andere Maschine bestimmt sind und dass die Inbetriebnahme untersagt ist, bis festgestellt wurde, dass die Maschine, in die diese Mikrozahnringpumpen eingebaut werden sollen, den Bestimmungen der EG-Richtlinien bezüglich Sicherheits- und Gesundheitsanforderungen entspricht.

  • Seite 89: Instandhaltung Und Gewährleistung

    Komponenten« nicht bzw. nicht vollständig oder unsachgemäß ausgefüllt wird, kann die Instandhaltung unterbleiben. Für entstandene Personen- oder Sachschäden haftet der Anwender der Mikrozahnringpumpe. Zur Instandhaltung senden Sie Ihre Mikrozahnringpumpe an HNP Mikrosysteme. Die Adresse finden Sie auf dem Deckblatt der Betriebsanleitung. 16.2 Gewährleistung Mikrozahnringpumpen unterliegen vor der Auslieferung einer sorgfältigen...
  • Seite 90 Spülflüssigkeit (vergleiche Kapitel 8.3) verbessern ebenfalls das Verschleißverhalten. Rotoren und Lager sind Verschleißteile und werden von HNP Mikrosysteme GmbH in Abhängigkeit ihres Verschleißgrades bei der Wartung ausgetauscht. Wird bei Wartungsarbeiten der Pumpenkopf demontiert, müssen bei Wiedermontage sämtliche Dichtungen und O-Ringe ersetzt werden, da sonst eine absolute Leckagesicherheit nicht gegeben ist.

  • Seite 91: Wartung Und Instandhaltung

    17 Ansprechpartner Betriebsanleitung mzr-7208, mzr-7208X1 Ansprechpartner Applikationsentwicklung, -beratung, Service und Zubehör Herr Dipl.-Ing. (FH) Sven Reimann Telefon +49| (0) 385|52190-349 Wartung und Instandhaltung Herr Dipl.-Ing. (FH) Steffen Edler Telefon +49| (0) 385|52190-307 Antriebstechnik und Steuerung Herr Dipl.-Ing. Lutz Nowotka Telefon +49| (0) 385|52190-346 Ausgabe: September 2018 Technische Änderungen ohne Vorankündigung vorbehalten...
  • Seite 92 18 Rechtsinformationen Betriebsanleitung mzr-7208, mzr-7208X1 Rechtsinformationen Marken ist eine eingetragene deutsche Marke der HNP Mikrosysteme GmbH. ® MoDoS ® ist eine eingetragene deutsche Marke der HNP Mikrosysteme GmbH. µ-Clamp ® ist eine eingetragene deutsche Marke der HNP Mikrosysteme GmbH. HNPM ®...

  • Seite 93: Sicherheitsinformationen Für Die Rücksendung Von Gebrauchten Mikrozahnringpumpen Und Fluidikkomponenten

    19 Sicherheitsinformationen für die Rücksendung von gebrauchten Mikrozahnringpumpen und Fluidikkomponenten Betriebsanleitung mzr-7208, mzr-7208X1 Sicherheitsinformationen für die Rücksendung von gebrauchten Mikrozahnringpumpen und Fluidikkomponenten 19.1 Allgemeine Information Der Unternehmer (Betreiber) trägt die Verantwortung für die Gesundheit und Sicherheit seiner Arbeitnehmer. Sie erstreckt sich auch auf das Fremdpersonal, das bei Reparatur und/oder Wartung der Mikrozahnringpumpe und Komponenten mit diesen in Berührung kommt.

  • Seite 94: Erklärung Über Die Medienberührung Von Mikrozahnringpumpe Und Komponenten

    20 Erklärung über die Medienberührung von Mikrozahnringpumpe und Komponenten Betriebsanleitung mzr-7208, mzr-7208X1 Erklärung über die Medienberührung von Mikrozahnringpumpe und Komponenten Art der Geräte Pumpentyp/Serien-Nr./Artikel: Betriebsstunden/Laufzeit: Lieferschein-Nr. bzw. Lieferdatum: Grund für die Einsendung: Medienberührung Die Mikrozahnringpumpe war medienberührt mit: und ist gereinigt worden mit:...
