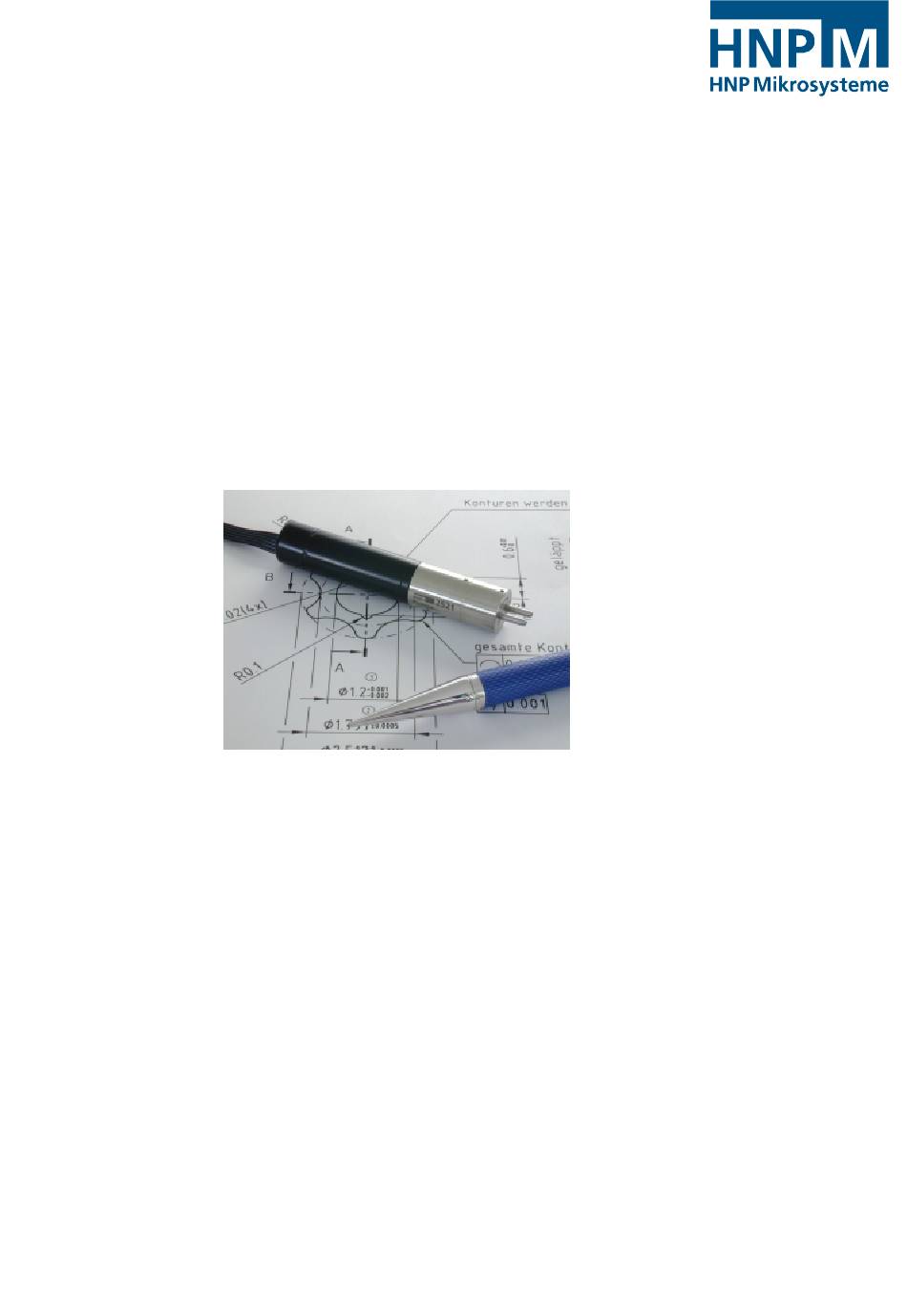

Betriebsanleitung für Mikrozahnringpumpen
mzr-2521, mzr-2921
HNP Mikrosysteme GmbH
Bleicherufer 25
D-19053 Schwerin
Telefon: 0385/52190-301
Telefax:
E-mail: info@hnp-mikrosysteme.de
http://www.hnp-mikrosysteme.de
Ausgabe: Oktober 2018
0385/52190-333

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HNP Mikrosysteme mzr-2521

Inhaltszusammenfassung für HNP Mikrosysteme mzr-2521

  • Seite 1 Betriebsanleitung für Mikrozahnringpumpen mzr-2521, mzr-2921 HNP Mikrosysteme GmbH Bleicherufer 25 D-19053 Schwerin Telefon: 0385/52190-301 Telefax: 0385/52190-333 E-mail: info@hnp-mikrosysteme.de http://www.hnp-mikrosysteme.de Ausgabe: Oktober 2018...
  • Seite 2 HNP Mikrosysteme GmbH Bleicherufer 25 D-19053 Schwerin Alle Rechte, auch die der Übersetzung, vorbehalten. Ohne vorherige ausdrückliche schriftliche Genehmigung der HNP Mikrosysteme GmbH darf kein Abschnitt dieser Betriebsanleitung vervielfältigt, reproduziert oder verarbeitet werden. Diese Bedienungsanleitung wurde mit Sorgfalt erstellt. HNP Mikrosysteme übernimmt jedoch für eventuelle Irrtümer in dieser Bedienungsanleitung und...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Betriebsanleitung mzr-2521, mzr-2921 Inhalt Allgemeine Information Verwendungszweck Angaben über das Erzeugnis Abmessungen Pumpenkennlinien Technische Daten der Mikrozahnringpumpe mzr- 2521 bzw. mzr-2921 Technische Daten des Antriebes Sicherheitshinweise Kennzeichnung von Hinweisen in der Betriebsanleitung Personalqualifikation und -schulung Sicherheitsbewusstes Arbeiten Sicherheitshinweise für den Betreiber Sicherheitshinweise für Wartungs-, Inspektions- und...
  • Seite 4 Inhalt Betriebsanleitung mzr-2521, mzr-2921 Montageanleitung Fluidschläuche und Zubehör 6.4.1 Montage der Fluidschläuche für die Anschlussvariante Schlauchanschluss 6.4.2 Montage der Einschraubvariante 6.4.3 Montage der Fluidanschlüsse der Einschraubvariante Betrieb mit Steuerung S-ND Betrieb mit Steuerung S-KD (optional) Betrieb mit Steuerung S-KG (optional) Betrieb mit Steuerung S-KB-4 (optional) Inbetriebnahme / Außerbetriebnahme...
  • Seite 5 Inhalt Betriebsanleitung mzr-2521, mzr-2921 Sicherheitsinformationen für die Rücksendung von gebrauchten Mikrozahnringpumpen und Fluidikkomponenten 18.1 Allgemeine Information 18.2 Erklärung über die Art der Medienberührung 18.3 Versand Erklärung über die Medienberührung von Mikrozahnringpumpe und Komponenten Anhang Ausgabe: Oktober 2018 betriebsanleitung_mzr-xx21.doc...

  • Seite 6: Allgemeine Information

    Zweck. Bei Anwendung der Produkte sind die gültigen technischen Normen und Richtlinien zu beachten. Sollten Sie weitere, über diese Betriebsanleitung hinausgehende Informationen benötigen, setzen Sie sich bitte mit HNP Mikrosysteme in Verbindung. Technische Änderungen ohne Vorankündigung vorbehalten Ausgabe: Oktober 2018...

  • Seite 7: Angaben Über Das Erzeugnis

    Betriebsanleitung mzr-2521, mzr-2921 Angaben über das Erzeugnis Die vorliegende Betriebsanleitung gilt für die Mikrozahnringpumpe des Typs mzr­2521 bzw. mzr­2921 hergestellt von der HNP Mikrosysteme GmbH, Bleicherufer 25, 19053 Schwerin, Deutschland. Auf dem Deckblatt der Betriebsanleitung ist der Ausgabestand zu ersehen.

  • Seite 8: Pumpenkennlinien

    1 Allgemeine Information Betriebsanleitung mzr-2521, mzr-2921 1.4 Pumpenkennlinien Pumpenkennlinie mzr-2521 Medium Wasser Medium Öl Medium Wasser Medium Öl Viskosität 1 mPas Viskosität 16 mPas Drehzahl n [U/min] Drehzahl n [U/min] 6000 6000 5000 5000 4000 4000 3000 3000 2000 2000...

  • Seite 9: Technische Daten Der Mikrozahnringpumpe Mzr-2521 Bzw. Mzr-2921

    1 Allgemeine Information Betriebsanleitung mzr-2521, mzr-2921 1.5 Technische Daten der Mikrozahnringpumpe mzr-2521 bzw. mzr-2921 mzr-2521 mzr-2921 Konstruktive Merkmale Verdrängungsvolumen [µl] 1,5 µl 3 µl Gehäuselänge ohne Fluidanschlüsse [mm] 68,8 mm 68,8 mm Gesamtlänge mit Fluidanschlüssen − Variante Fluidanschlüsse Ø 2 mm...

  • Seite 10: Technische Daten Des Antriebes

    1 Allgemeine Information Betriebsanleitung mzr-2521, mzr-2921 Achtung Sollte einer oder mehrere, der in der Tabelle beschriebenen Parameter überschritten sein, fragen Sie den Hersteller, ob diese Betriebsbedingungen freigegeben werden können. Andernfalls muss eine Modifizierung der Pumpe auf den vorliegenden Anwendungsfall durchgeführt werden, da sonst die Pumpe oder das System, in das die Pumpe integriert ist, beschädigt oder...
  • Seite 11 1 Allgemeine Information Betriebsanleitung mzr-2521, mzr-2921 Bild 4 Pinbelegung des Anschlusssteckers Belegung Motor + (5 VDC) Kanal A Kanal B SGND Motor – Tabelle 3 Anschlussbelegung des Motors Ausgabe: Oktober 2018 Technische Änderungen ohne Vorankündigung vorbehalten...

  • Seite 12: Sicherheitshinweise

    2 Sicherheitshinweise Betriebsanleitung mzr-2521, mzr-2921 Sicherheitshinweise Es sind nicht nur die unter diesem Hauptpunkt Sicherheitshinweise aufgeführten, allgemeinen Hinweise zu beachten, sondern auch die unter den anderen Hauptpunkten eingeführten, speziellen Sicherheitshinweise. Kennzeichnung von Hinweisen in der Betriebsanleitung Die in dieser Betriebsanleitung enthaltenen Sicherheitshinweise, die bei Nichtbeachtung Gefährdung für Personen hervorrufen können, sind...

  • Seite 13: Sicherheitshinweise Für Den Betreiber

    Vor der Inbetriebnahme sind die im Kapitel 7 aufgeführten Punkte zu beachten. Demontieren Sie die Mikrozahnringpumpe im Fehlerfall nicht, sondern setzen Achtung Sie sich mit einem Servicemitarbeiter von HNP Mikrosysteme in Verbindung, der Ihnen weiterhelfen wird. Eigenmächtiger Umbau und Ersatzteilherstellung Umbau oder Veränderungen der Mikrozahnringpumpe sind nur nach...

  • Seite 14: Unzulässige Betriebsweisen

    2 Sicherheitshinweise Betriebsanleitung mzr-2521, mzr-2921 autorisiertes Zubehör dienen der Sicherheit. Die Verwendung anderer Teile hebt die Haftung für die daraus entstehenden Folgen auf. Unzulässige Betriebsweisen Die Betriebssicherheit der gelieferten Mikrozahnringpumpe ist nur bei bestimmungsgemäßer Verwendung entsprechend Kapitel 1 der Betriebsanleitung gewährleistet. Die in der Betriebsanleitung angegebenen Grenzwerte dürfen auf keinen Fall überschritten werden.

  • Seite 15: Transport Und Zwischenlagerung

    Auslieferung in einwandfreiem Zustand befindet. Nach Erhalt der Ware müssen die Pumpen unverzüglich auf Transportschäden kontrolliert werden. Werden Beschädigungen festgestellt, ist dies dem verantwortlichen Spediteur, dem Vertragshändler oder HNP Mikrosysteme als Hersteller zu melden. Zwischenlagern Bei Einlagerung der Pumpe sind folgende Punkte zu beachten: −...

  • Seite 16: Beschreibung Der Mikrozahnringpumpe

    4 Beschreibung der Mikrozahnringpumpe Betriebsanleitung mzr-2521, mzr-2921 Beschreibung der Mikrozahnringpumpe Prinzip der Mikrozahnringpumpe Mikrozahnringpumpen sind Verdrängerpumpen und besitzen einen außenverzahnten Innenrotor sowie einen innenverzahnten Außenrotor, die exzentrisch zueinander gelagert sind (siehe Bild 5). Beide Rotoren befinden sich mit ihrer zykloidenförmigen Verzahnung im kämmenden Eingriff und bilden während der Rotation zu jedem Zeitpunkt ein System von mehreren...
  • Seite 17 4 Beschreibung der Mikrozahnringpumpe Betriebsanleitung mzr-2521, mzr-2921 Beispiel: Die Pumpe mzr-2521 fördert mit ihrem Verdrängungsvolumen von 1,5 µl bei 3000 U/min und einem volumetrischen Wirkungsgrad von 100 % nach obiger Formel einen Volumenstrom 4,5 ml/min. Die Tabelle zeigt die η...

  • Seite 18: Aufbau

    4 Beschreibung der Mikrozahnringpumpe Betriebsanleitung mzr-2521, mzr-2921 Aufbau Die mzr-Mikrozahnringpumpe (Bild 7) besteht aus dem Mikrozahnringpumpenkopf, dem Motor sowie dem Anschlusskabel mit Anschlussstecker. Der Mikrozahnringpumpenkopf ist in zwei Fluidanschlussvarianten lieferbar. Fluidanschlussvariante Schlauchtülle Ø 2 mm Fluidanschlussvariante Einschraubmontage 10-poliger 10-poliger Anschluss-...

  • Seite 19: Fluidanschlüsse

    4 Beschreibung der Mikrozahnringpumpe Betriebsanleitung mzr-2521, mzr-2921 Fluidanschlüsse Der Mikrozahnringpumpenkopf ist in zwei Anschlussvarianten lieferbar. Schlauchanschluss Der Mikrozahnringpumpenkopf besitzt an seiner Stirnseite zwei Fluidanschlüsse mit Aussendurchmesser 2 mm zum Anschluss von flexiblen Schläuchen mit einem Innendurchmesser < 2 mm. (z.B. 1/8" Schlauch) Der Sauganschluss ist mit dem Buchstaben »S«...
  • Seite 20 0,05 0,05 A 0,05 A -0,2 Dichtfläche (Ra 0,8) x 45° ±0,1 0,05 Bild 8 Maßangaben für Befestigungsvariante mzr-2521 M2 und mzr-2921 M2 Einbauraum Befestigungsvariante mzr-2521 M2.1 und mzr-2921 M2.1 0,05 0,10 10,1 +0,05 0,05 Dichtfläche (Ra 0,8) 0,05 A -0,2 x 45°...
  • Seite 21 4 Beschreibung der Mikrozahnringpumpe Betriebsanleitung mzr-2521, mzr-2921 Haltemutter Aufnahmegehäuse Fluidanschluss Dichtung O-Ring Ø 1 ,5x1 mm Bild 10 Pumpe im eingebauten Zustand und Lage der beiden Dichtungen Zum Schutz gegen Verschmutzungen sind die Fluidanschlüsse der Mikrozahnringpumpe bei der Auslieferung verschlossen.

  • Seite 22: Optionale Ergänzungsmodule

    5 Optionale Ergänzungsmodule Betriebsanleitung mzr-2521, mzr-2921 Optionale Ergänzungsmodule Die Funktionalität der Mikrozahnringpumpen der Niederdruckbaureihe kann durch Ergänzungsmodule erweitert werden. Die Module tragen den erhöhten Anforderungen spezieller Anwendungen Rechnung, die durch die standardmäßige Ausführung der Pumpe nicht abgedeckt werden können. Die Ergänzungsmodule können untereinander und mit fast allen Pumpenköpfen...

  • Seite 23: Getriebemodul (Option)

    Erhöhung des Antriebsdrehmoments zur Förderung viskoserer Medien bzw. zur Förderung mit höherem Druck. Das Getriebemodul ist in den Untersetzungen 4,1 : 1, 17 : 1, 67 : 1 und 275 : 1 in Verbindung den Pumpenköpfen mzr-2521 und mzr-2921 erhältlich. Durch das Getriebemodul vergrößert sich die Länge der Mikrozahnringpumpe je nach Untersetzung um ca.

  • Seite 24: Bypassmodul (Option)

    5 Optionale Ergänzungsmodule Betriebsanleitung mzr-2521, mzr-2921 Bypassmodul (Option) Mit dem Bypassmodul für Niedrigstmengenförderung können konstante Volumenströme bis in den Nanoliterbereich realisiert werden. Die Technologie basiert auf der Aufteilung eines durch eine Mikrozahnringpumpe generierten Volumenstromes entsprechend dem Verhältnis der fluidischen Widerstände von zwei definierten Kapillaren.

  • Seite 25: Funktionsweise

    5 Optionale Ergänzungsmodule Betriebsanleitung mzr-2521, mzr-2921 mzr-2521 / mzr-2921 Hauptstromkapillare Bypassblock Edelstahl 1.4404 ID: 0,25…0,5 mm mit Pumpenaufnahme, Länge: 80…300 mm Befestigung 4 x M3 ( 22 mm) Nebenstromkapillare Rückführung ID: 0,064…0,25 mm zum Tank Länge: 80…500 mm Sauganschluss für...

  • Seite 26: Antrieb Ohne Encoder (Option)

    Antrieb ohne Encoder (Option) Der Antrieb ohne Encoder ist für Anwendungen in geschlossenen Regelkreisen vorgesehen, in denen die Pumpe als reines Stellglied arbeitet. Bild 15 Abmessungen Mikrozahnringpumpe mzr-2521 bzw. mzr-2921 ohne Encoder Technische Änderungen ohne Vorankündigung vorbehalten Ausgabe: Oktober 2018...

  • Seite 27: Antrieb Mit Hochauflösendem Encoder (Option)

    Betriebstemperaturbereich -25 … + 85°C Tabelle 9 Technische Daten des hochauflösendem MR-Encoders Die Abmessungen der Mikrozahnringpumpe mzr-2521 bzw. mzr-2921 mit hochauflösender Encoder entsprechen denen der Standardpumpe. Beachten Sie die veränderten Encodereinstellungen der Mikrozahnringpumpe bei der Programmierung und Einstellung der Motorsteuerungen!

  • Seite 28: Antrieb Als Dc-Motor In Kurzer Bauform (Option)

    Anschlusswiderstand Anschlussinduktivität 1 mH Drehzahlbereich 100 – 6.000 U/min Länge Anschlusskabel ca. 150 mm Tabelle 11 Technische Daten des Motors der Mikrozahnringpumpe mzr-2521 bzw. mzr-2921 Encoder Belegung Versorgungsspannung V 5 VDC Motor – Anzahl der Kanäle A, B Motor +...

  • Seite 29: Antrieb Als Schrittmotor (Option)

    5 Optionale Ergänzungsmodule Betriebsanleitung mzr-2521, mzr-2921 Antrieb als Schrittmotor (Option) Die Mikrozahnringpumpe mzr-2521 / mzr-2921 kann alternativ mit einem Schrittmotor angetrieben werden. Dieser besitzt neben der kleineren Bauform einen weiten Drehzahlbereich, welcher den gesamten Drehzahlbereich der Mikrozahnringpumpe abdeckt. Schrittmotor Betriebsart...

  • Seite 30: Antrieb Als Bürstenloser Gleichstrommotor (Option)

    5 Optionale Ergänzungsmodule Betriebsanleitung mzr-2521, mzr-2921 Antrieb als bürstenloser Gleichstrommotor (Option) Die Mikrozahnringpumpe mzr-2521 / mzr-2921 kann alternativ mit einem bürstenlosen Gleichstrommotor angetrieben werden. Dieser besitzt neben der größeren Bauform einen sehr weiten Drehzahlbereich, welcher u.a. den gesamten Drehzahlbereich der Mikrozahnringpumpe abdeckt und eine erhöhte Lebensdauer gegenüber einem Gleichstrommotor mit Bürsten aufweist.
  • Seite 31 Betriebsanleitung mzr-2521, mzr-2921 Beachten Sie das für den Betrieb mit bürstenlosem Motor eine Motorsteuerung für bürstenlose Motore notwendig ist! Die Mikrozahnringpumpen mzr-2521 und mzr-2921 können deshalb als Option mit den Steuerungen S-BL oder S-KB ausgeliefert werden. Ausgabe: Oktober 2018 Technische Änderungen ohne Vorankündigung vorbehalten...

  • Seite 32: Antrieb In Gehäuse Mit Schutzgrad Ip65 (Option)

    5 Optionale Ergänzungsmodule Betriebsanleitung mzr-2521, mzr-2921 Antrieb in Gehäuse mit Schutzgrad IP65 (Option) Die Mikrozahnringpumpe mzr-2521 / mzr-2921 kann in einem Gehäuse mit Schutzgrad ausgeliefert werden: Pin Nr. Funktion Kabelfarbe Motor + weiß (5 VDC) braun grün Motor - gelb...

  • Seite 33: Aufbau / Installation

    6 Aufbau / Installation Betriebsanleitung mzr-2521, mzr-2921 Aufbau / Installation Überprüfung vor Erstaufbau Führen Sie zuerst eine Sichtkontrolle an der gelieferten Pumpe auf Transportschäden durch (siehe Kapitel 3.2). Prüfen Sie dann nach folgenden Gesichtspunkten, ob der richtige Pumpentyp verfügbar ist: −...

  • Seite 34: Filtereinsatz Und Auswahl

    Mediums. Falls bei erhöhten Medienviskositäten kein geeigneter Filter erhältlich ist, ist die Wahl eines gröberen Filters möglich. Dies sollte in Absprache mit HNP Mikrosysteme erfolgen. Dabei gilt immer: Ein grober Filter ist immer noch besser als gar kein Filter. Eine weitere Möglichkeit ist der Einsatz von vorgefilterten Medien.

  • Seite 35: Montageanleitung Fluidschläuche Und Zubehör

    Strömungsrichtung einzuhalten. Wollen Sie die Pumpe im reversierenden Betrieb einsetzen, nehmen Sie bitte Kontakt zu einem Applikationsberater von HNP Mikrosysteme auf, da dies nicht in jedem Anwendungsfall möglich ist. Die Saugleitung sollte möglichst kurz gehalten werden und einen möglichst großen Innendurchmesser besitzen, um ein sicheres Ansaugen...

  • Seite 36: Montage Der Einschraubvariante

    6 Aufbau / Installation Betriebsanleitung mzr-2521, mzr-2921 6.4.2 Montage der Einschraubvariante Setzen Sie die Pumpe in den Einbauraum ein. Dabei ist sicherzustellen, dass Saug und Druckanschluss nicht vertauscht werden. Stellen Sie sicher, dass die O-Ringdichtungen eingelegt und nicht beschädigt Achtung sind.
  • Seite 37 6 Aufbau / Installation Betriebsanleitung mzr-2521, mzr-2921 Ferrule so auf Schlauch oder Rohr aufschieben, dass das Ende der Leitung und die Ferrule bündig abschließen. Darauf achten, dass der konische Teil der Ferrule in Richtung des Gewindeteils weist. Den Schlauch zusammen mit der Ferrule in die Fluidanschlussbohrung des Mikrozahnringpumpenkopfes führen, den Schlauch festhalten und das...

  • Seite 38: Betrieb Mit Steuerung S-Nd

    6 Aufbau / Installation Betriebsanleitung mzr-2521, mzr-2921 Betrieb mit Steuerung S-ND Die Mikrozahnringpumpen mzr­2521 bzw. mzr­2921 werden als Option mit der Steuerung S-ND ausgeliefert. Über diese programmierbare Steuerung kann sowohl die Drehzahl für konstante Förderströme als auch die Position des Motors zur Dosierung konstanter Flüssigkeitsmengen geregelt werden.
  • Seite 39 6 Aufbau / Installation Betriebsanleitung mzr-2521, mzr-2921 Inbetriebnahme Schließen Sie das Kabel des Pumpenmotors an den 10-poligen Steckverbinder der Steuerung S-ND an. Die Anschlussbelegung ist in Kapitel 1.6 enthalten. Verbinden Sie den RS-232-Anschluss der MCDC3006S mit einer freien seriellen Schnittstelle eines PC. Verwenden Sie hierfür das mitgelieferte 9-polige Nullmodem-Kabel.
  • Seite 40 6 Aufbau / Installation Betriebsanleitung mzr-2521, mzr-2921 externe Spannungsquelle 24 V DC / 2.5 A Mikrozahnringpumpe Schalter S1 Drehzahlstellung Status LED serielle Schnittstelle des PC Bild 23 Anschluss der Mikrozahnringpumpe mzr­2521 bzw. mzr­2921 an die Steuerung S-ND Installieren Sie nun die mitgelieferte Software wie in Kapitel 8 oder 9 beschrieben.

  • Seite 41: Betrieb Mit Steuerung S-Kd (Optional)

    6 Aufbau / Installation Betriebsanleitung mzr-2521, mzr-2921 Betrieb mit Steuerung S-KD (optional) Die Mikrozahnringpumpen mzr­2521 bzw. mzr­2921 werden als Option mit der Steuerung SKD ausgeliefert. Über den 4-Quadranten-Servoverstärker kann die Drehzahl für konstante Förderströme geregelt werden. Im Lieferumfang ist eine Adapterplatine zum Anschluss des Motorkabels enthalten.

  • Seite 42: Spannungsversorgung

    6 Aufbau / Installation Betriebsanleitung mzr-2521, mzr-2921 Bei der Inbetriebnahme mit der Motorsteuerung S-KD beachten Sie die Achtung beiliegende technische Beschreibung! Bei Lieferung der Motorsteuerung S-KD mit Adapterplatine und integriertem Achtung Potentiometer 50 kΩ ist nur die Versorgungsspannung anzuschließen. Schließen Sie das Encoderkabel mit dem 10-poligen Steckverbinder an die Motorsteuerung an.
  • Seite 43 6 Aufbau / Installation Betriebsanleitung mzr-2521, mzr-2921 10. Stellen Sie die Medienversorgung der Pumpe sicher, um einen Trockenlauf zu verhindern. 11. Die Mikrozahnringpumpe kann nun durch einstellen der Sollwertvorgabe in Betrieb genommen werden. Hinweis: Die internen Potentiometer der Steuerung sind auf die Mikrozahnringpumpe voreingestellt.

  • Seite 44: Betrieb Mit Steuerung S-Kg (Optional)

    Drehzahlregelung von bürstenbehafteten Gleichstrommotoren mit einer Stromaufnahme von bis zu 0,5 A, konzipiert ist. Sie ist in ihren Leistungs- merkmalen speziell auf die Ansteuerung der Mikrozahnringpumpen mzr-2521, mzr-2921 und mzr-4622 der Niederdruckbaureihe von HNP Mikrosysteme zugeschnitten. Die Motorsteuerung S-KG, lieferbar in zwei Versionen S-KG-21 und S-KG-22, basiert auf einem leistungsstarken 16-Bit Mikrocontroller, der eine hohe Regelgüte auch bei langsamen Motordrehzahlen ermöglicht.

  • Seite 45: Technische Daten

    6 Aufbau / Installation Betriebsanleitung mzr-2521, mzr-2921 Technische Daten Allgemeine Spezifikationen Steuerungstyp 4-Q-Servoverstärker Nennspannung für Versorgung V DC Max. Dauer-Ausgangsstrom 0,5 * dauer Max. Spitzen-Ausgangsstrom Stromaufnahme der Elektronik 0,02 PWM-Schaltfrequenz Drehzahlreglertyp PID-Regler Drehzahlbereich 100 … 6000 * U/min Ausgangsspannung für externen...

  • Seite 46: Analoger Drehzahlsollwert-Eingang

    6 Aufbau / Installation Betriebsanleitung mzr-2521, mzr-2921 Anzeige LED Bedeutung grün Spannungsversorgung am Controller aktiv, kein Fehler rot blinkend Motor in Strombegrenzung bzw. blockiert grün-rot blinkend Drehzahlabweichung zu groß, Pumpe blockiert oder Encoderfehler Tabelle 23 LED zur Anzeige des Betriebszustands...

  • Seite 47: Digitale Ausgänge

    4...24 VDC 4...24 VDC U_enc Hinweis: Standardmäßig sind die Mikrozahnringpumpen mzr-2521, mzr-2921 und mzr-4622 mit einem 10-poligen Motorstecker ausgestattet. Für die Steuerung S-KG wird aus Platzgründen hingegen ein 6-poliger Motorstecker verwendet. Um einen Anschluss der Mikrozahnringpumpen an die Steuerung S-KG zu ermöglichen wird die Steuerung mit einem Adapterkabel ausgeliefert.

  • Seite 48: Betrieb Mit Steuerung S-Kb-4 (Optional)

    Stromaufnahme von bis zu 4 A, konzipiert ist. Sie ist in ihren Leistungs- merkmalen speziell auf die Ansteuerung der Mikrozahnringpumpen mzr­2521 bzw. mzr­2921 der modularen Baureihe von HNP Mikrosysteme zugeschnitten. Für die Ansteuerung der Motorsteuerung stehen dem Anwender verschiedene Ein- und Ausgänge zur Verfügung wie Sollwerteingang, Drehrichtungseingang, und Fehlerausgang.
  • Seite 49 6 Aufbau / Installation Betriebsanleitung mzr-2521, mzr-2921 Technische Daten Allgemeine Spezifikationen Steuerungstyp 2-Q-Servoverstärker Nennspannung für Versorgung 24 (5 - 28) V DC Elektronik Nennspannung für Versorgung 24 (10 - 28) V DC Elektronik ≤ 2 % Restwelligkeit Max. Dauer-Ausgangsstrom 3,8 * dauer Max.
  • Seite 50 6 Aufbau / Installation Betriebsanleitung mzr-2521, mzr-2921 Bild 29 Motoranschluss der Motorsteuerung S-KB-4 Anschluss Steuerung Motoranschluss Litze Mot C Phase C gelb Mot B Phase B orange Mot A Phase A braun Anschluss Steuerung Hallsensoranschluss Litze SGND schwarz +5 V...
  • Seite 51 Betriebsanleitung mzr-2521, mzr-2921 Vor der Inbetriebnahme sind die in der Motorsteuerung konfigurierten Parameter zu prüfen und gegebenenfalls an den angeschlossenen Motor anzupassen. Von HNP Mikrosysteme gelieferte Motorsteuerungen sind konfiguriert und mit programmiertem Pumpentyp gekennzeichnet. Ausgabe: Oktober 2018 Technische Änderungen ohne Vorankündigung vorbehalten...

  • Seite 52: Inbetriebnahme / Außerbetriebnahme

    Medienreste lösen können. Je nach Anwendung kann die Spülflüssigkeit bspw. Wasser, Isopropanol (Isopropylalkohol) etc. sein. Im Zweifelsfall erfragen Sie eine geeignete Spülflüssigkeit beim Medienlieferanten oder in Absprache mit HNP Mikrosysteme. Technische Änderungen ohne Vorankündigung vorbehalten Ausgabe: Oktober 2018...
  • Seite 53 7 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-2521, mzr-2921 Spülzyklus Auswahl Spülflüssigkeit (SF) Ist SF nein geeig- siehe Tabelle 26 Auswahl Spülflüssigkeit net? Ist Pumpe nein beständig siehe Tabelle 28 Beständigkeit der Dichtungswerkstoffe siehe Tabelle 26 Auswahl Spülflüssigkeit Pumpe spülen Pumpe entleeren Spülzyklus...
  • Seite 54 7 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-2521, mzr-2921 Mediengruppe Spüldauer gegen Mögliches Spülmedium Druck [min] Öle, Fette, Weichmacher 15-20 min Isopropanol, Ethanol, Aceton, Waschbenzin Lösungsmittel (polare + unpolare) 5-10 min Isopropanol, Ethanol Andere organische Medien, 10-15 min Isopropanol, Ethanol  Kälte- und Kühlmittel...

  • Seite 55: Außerbetriebnahme

    7 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-2521, mzr-2921 Wellendichtung O-Ringwerkstoffe PTFE (Teflon ® UHMWPE EPDM FFKM Spülflüssigkeit graphitverstärkt (Viton ® Aceton Benzol Benzylalkohol Butanol Dimethylsulfoxid (DMSO) Ethanol Isopropanol Methanol Methylethylketon (MEK) Toluol Wasser Xylol Waschbenzin Öl / Feinmechanik-Öl Legende: 0 ... gut beständig 1 ...
  • Seite 56 7 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-2521, mzr-2921 Versuchs- /Betriebsende Spülzyklus Pumpe entleeren Auswahl Spülflüssigkeit (SF) Spülzyklus Festlegung Konservierungs- mittel (KM) Muss die Ist SF nein nein Pumpe siehe Tabelle 26 geeig- gespült net? werden? Ist Pumpe nein siehe Tabelle 27 beständig...

  • Seite 57: Konservierung

    7 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-2521, mzr-2921 7.4.1 Konservierung Wird die Mikrozahnringpumpe in unregelmäßigen Zeitabständen betrieben oder aus anderen Gründen für längere Zeit außer Betrieb genommen, so muss die Pumpe nach Benutzung und Reinigung (vergleiche Kapitel 7.3) einer konservierenden Behandlung mit einem geeigneten Konservierungsmedium unterzogen werden.

  • Seite 58: Ausbau Aus Dem System

    7 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-2521, mzr-2921 Medien Isopropanol Lösungsmittel für organische Verbindungen, kosmetische Zwecke, ätherische Öle, Wachse und Ester, Frostschutzmittel, Desinfektionsmittel Aceton Lösungsmittel für viele organische Verbindungen, unbegrenzt löslich in Wasser, löst natürliche und synthetische Harze, Fette, Öle, gebräuchliche Weichmacher Ethanol Lösungsmittel für organische Verbindungen, Fette, Öle und...

  • Seite 59: Maßnahmen Zur Problembehebung

    7 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-2521, mzr-2921 Maßnahmen zur Problembehebung Sollte die Pumpe einmal stehen bleiben oder nicht anlaufen, gehen Sie bitte wie folgt vor: − Versuchen Sie, die Mikrozahnringpumpe durch abwechselndes Vor- und Zurückdrehen mit Hilfe des Potentiometers, des analogen Sollwertes oder des Steuerungsprogramms freizubekommen.

  • Seite 60: Software »Mzr-Pumpensteuerung

    Die aktuelle Version steht als Installationsdatei in Deutsch und Englisch zur Verfügung. Das Programm »mzr-Pumpensteuerung« befindet sich nach erfolgter Installation im Startmenü unter »Programme - HNP Mikrosysteme«. Nach dem Programmstart ist zunächst der anzusteuernde Pumpentyp »mzr­2521 bzw. mzr­2921« sowie die Encoderauflösung und Getriebeuntersetzung einzustellen.
  • Seite 61 8 Software »mzr-Pumpensteuerung« Betriebsanleitung mzr-2521, mzr-2921 Menge Sollwert Förderung Sollwert Kalibrierf aktor Menge Istwert Förderung Istwert In der Praxis hat der Kalibrierfaktor aufgrund der hohen Genauigkeit des Pumpsystems einen Wert knapp über 1. Bild 34 Eingabefenster in der Betriebsart Dosierung Bild 35 Eingabefenster in der Betriebsart Förderung...

  • Seite 62: Software »Motion Manager« (Option)

    9 Software »Motion Manager« (Option) Betriebsanleitung mzr-2521, mzr-2921 Software »Motion Manager« (Option) Das Programm »Motion Manager« vereinfacht die Bedienung und Konfiguration des Antriebes wesentlich und bietet zudem eine grafische Analysemöglichkeit der Betriebsdaten. Es wird auf zwei Disketten ausgeliefert. Für die Installation benötigen Sie einen PC mit Windows 95 , Windows 98 ®...
  • Seite 63 9 Software »Motion Manager« (Option) Betriebsanleitung mzr-2521, mzr-2921 Bild 36 Programm Motion Manager für den Direktbetrieb der Mikrozahnringpumpe Die Eingabe der Befehle erfolgt im Feld »Kommando eingeben:«. Mit der Schaltfläche »Senden« wird der Befehl zum Antrieb gesendet und ausgeführt (siehe Bild 36). Die Befehle können wahlweise in Groß- oder Kleinschrift geschrieben werden.
  • Seite 64 9 Software »Motion Manager« (Option) Betriebsanleitung mzr-2521, mzr-2921 Befehl Beschreibung SOR0 Position über Schnittstelle RS-232 einstellen LR320 relative Position von 320 in die Steuerung laden 320 = 5 Umdrehungen, Fördermenge ≈ 7,5 bzw. 15 µl) (Hinweis: 64 Schritte = 1 Umdrehungen)

  • Seite 65: Programmierung Der Steuerung

    9 Software »Motion Manager« (Option) Betriebsanleitung mzr-2521, mzr-2921 Programmierung der Steuerung Die Steuerung S-ND der Mikrozahnringpumpe lässt sich vom Benutzer an spezifische Anwendungen mit einer einfachen Programmiersprache anpassen. Die Programmdateien liegen im ASCII-Code vor und haben standardmäßig die Dateiendung »mcl« (motion controller language). Programmieren lassen sich verschiedene Parameter des Antriebs wie z.B.
  • Seite 66 9 Software »Motion Manager« (Option) Betriebsanleitung mzr-2521, mzr-2921 Über das Dateiauswahlfenster kann die benötigte mcl-Datei ausgewählt und aufgerufen werden. Bild 38 Dateiauswahlfenster Über Menüpunkt Terminal - Datei übertragen wird die mcl-Datei zum Antrieb übertragen. Bild 39 Übertragung der mcl-Datei als Parameterdatei Technische Änderungen ohne Vorankündigung vorbehalten...
  • Seite 67 9 Software »Motion Manager« (Option) Betriebsanleitung mzr-2521, mzr-2921 Die Abfrage, die mcl-Datei in den »Motion-Controller« zu übertragen, ist mit der Schaltfläche »Ja« zu beantworten. Bild 40 Bestätigung der Übertragung Um die Daten für die Konfiguration und den Programmablauf im EEPROM zu speichern ist das Dialogfenster (siehe Bild 41) mit »Ja«...

  • Seite 68: Zubehör

    Komponenten liegen umfangreiche Erfahrungen vor. Gerne beraten wir Sie bei der Auswahl von passendem Zubehör. Haftungsausschluss Die HNP Mikrosysteme GmbH haftet nicht für Schäden, die ihre Ursache in der Nichtbeachtung dieser Betriebsanleitung haben. Der Anwender ist für die Einhaltung aller geltenden Gesetze, Regeln, Vorschriften usw.

  • Seite 69: Eg-Richtlinien

    12 EG-Richtlinien Betriebsanleitung mzr-2521, mzr-2921 EG-Richtlinien Als Richtlinie bzw. EG-Richtlinie bezeichnet man einen Rechtsakt der Europäischen Gemeinschaft, der an die Mitgliedstaaten gerichtet ist und diese zur Verwirklichung eines bestimmten Ziels verpflichtet. Folgende Richtlinien sind für den Anwender der Mikrozahnringpumpen eventuell von Bedeutung: Niederspannungsrichtlinie (2006/95/EG) Die Niederspannungsrichtlinie ist für die in dieser Betriebsanleitung...

  • Seite 70: Elektromagnetische Verträglichkeit (Emv)

    12 EG-Richtlinien Betriebsanleitung mzr-2521, mzr-2921 REACH-VERORDNUNG (EG) Nr. 1907/2006 Die HNP Mikrosysteme ist kein Hersteller oder Importeur von chemischen Stoffen, die nach einer Registrierungspflicht unterliegen, sondern im Sinne der Verordnung, ein nachgeschalteter Anwender. Als nachgeschalteter Anwender führen wir die notwendige Kommunikation mit unseren Vorlieferanten, um die Weiterbelieferung mit den für uns notwendigen Komponenten sicherzustellen.

  • Seite 71: Angaben Für Den Bestimmungsgemäßen Betrieb

    12 EG-Richtlinien Betriebsanleitung mzr-2521, mzr-2921 12.1.2 Angaben für den bestimmungsgemäßen Betrieb Für die Mikrozahnringpumpen ist folgendes zu beachten: Voraussetzungen für den bestimmungsgemäßen Betrieb ist der Betrieb entsprechend den technischen Daten und der Bedienungsanleitung. Einschränkungen Sollen die Mikrozahnringpumpen im Wohnbereich, im Geschäfts- oder Gewerbebereich oder in einem Kleinbetrieb verwendet werden, dann ist durch geeignete Maßnahmen sicher zustellen, dass die Störaussendung unterhalb der...

  • Seite 72: Konformitätserklärungen

    13 Konformitätserklärungen Betriebsanleitung mzr-2521, mzr-2921 Konformitätserklärungen Die gelieferte Mikrozahnringpumpe fällt in den Anwendungsbereich folgender EG-Richtlinien: − EG-Maschinenrichtlinie (2006/42/EG) − EMV-Richtlinie (2004/108/EG) Die Konformitätserklärungen für die Mikrozahnringpumpe können Sie ebenfalls separat bei uns anfordern. Technische Änderungen ohne Vorankündigung vorbehalten Ausgabe: Oktober 2018...
  • Seite 74 Diese Erklärung ist keine Zusicherung von Eigenschaften im Sinne der Produkthaftung. Die Sicherheitshinweise der Produktdokumentation sind zu beachten. Herr Lutz Nowotka, HNP Mikrosysteme GmbH, Bleicherufer 25, D-19053 Schwerin ist bevollmächtigt, die technischen Unterlagen zusammenzustellen. Datum: 30. Dezember 2011 Unterschrift Hersteller: Dr.
  • Seite 76 (im Sinne der EMV-Richtlinie 2004/108/EG) Hiermit erklären wir, dass die nachfolgenden Mikrozahnringpumpen der Niederdruckbaureihe mzr-2521, mzr-2921 zum Einbau in eine andere Maschine bestimmt sind und dass die Inbetriebnahme untersagt ist, bis festgestellt wurde, dass die Maschine, in die diese Mikrozahnringpumpen eingebaut werden sollen, den Bestimmungen der EG-Richtlinien bezüglich Sicherheits- und Gesundheitsanforderungen...

  • Seite 78: Störungen, Ursachen Und Beseitigung

    14 Störungen, Ursachen und Beseitigung Betriebsanleitung mzr-2521, mzr-2921 Störungen, Ursachen und Beseitigung Störung Ursache Beseitigung 1 Pumpe arbeitet nicht Keine Versorgungsspannung Überprüfen der Versorgungsspannung 2 Pumpe fördert nicht Kein Dosiermedium im Vorlagebehälter Füllen des Vorlagebehälter Luft oder Gas in der Pumpe Pumpe kann nicht im trockenen Zustand gegen den Systemdruck fördern.
  • Seite 79 14 Störungen, Ursachen und Beseitigung Betriebsanleitung mzr-2521, mzr-2921 Störung Ursache Beseitigung 5 Pumpe fördert nicht, ist aber mit Fehleranzeige leuchtet (Fehler-LED auf der Überprüfen des Motor Fehlerstatus mit der Medium gefüllt Leiterplatte leuchtet schwächer, Software Motion Manager. Versuchen Sie die Fehlerausgang an der Motorsteuerung Pumpe freizubekommen, indem die Pumpe für...
  • Seite 80 14 Störungen, Ursachen und Beseitigung Betriebsanleitung mzr-2521, mzr-2921 Störung Ursache Beseitigung 11 Leckage der Pumpe Dichtung ist nicht in Ordnung Rücksendung der Pumpe an den Hersteller 12 Leckage aus Kupplungsbaugruppe Wellendichtung defekt Rücksendung der Pumpe an den Hersteller, Wellendichtung austauschen lassen...

  • Seite 81: Instandhaltung Und Gewährleistung

    Komponenten« nicht bzw. nicht vollständig oder unsachgemäß ausgefüllt wird, kann die Instandhaltung unterbleiben. Für entstandene Personen- oder Sachschäden haftet der Anwender der Mikrozahnringpumpe. Zur Instandhaltung senden Sie Ihre Mikrozahnringpumpe an HNP Mikrosysteme. Die Adresse finden Sie auf dem Deckblatt der Betriebsanleitung. 15.2 Gewährleistung Mikrozahnringpumpen unterliegen vor der Auslieferung einer sorgfältigen...

  • Seite 82: Instandsetzung/Reparatur

    Spülflüssigkeit (vergleiche Kapitel 7.3) verbessern ebenfalls das Verschleißverhalten. Rotoren und Lager sind Verschleißteile und werden von HNP Mikrosysteme GmbH in Abhängigkeit ihres Verschleißgrades bei der Wartung ausgetauscht. Wird bei Wartungsarbeiten der Pumpenkopf demontiert, müssen bei Wiedermontage sämtliche Dichtungen und O - Ringe ersetzt werden, da sonst eine absolute Leckagesicherheit nicht gegeben ist.

  • Seite 83: Ansprechpartner

    16 Ansprechpartner Betriebsanleitung mzr-2521, mzr-2921 Ansprechpartner Applikationsentwicklung, -beratung, Service und Zubehör Herr Dipl.-Ing. (FH) Sven Reimann Telefon +49| (0) 385|52190-349 Wartung und Instandsetzung Herr Dipl.-Ing. (FH) Steffen Edler Telefon +49| (0) 385|52190-307 Antriebstechnik und Steuerung Herr Dipl.-Ing. Lutz Nowotka Telefon +49| (0) 385|52190-346 Ausgabe: Oktober 2018 Technische Änderungen ohne Vorankündigung vorbehalten...

  • Seite 84: Rechtsinformationen

    17 Rechtsinformationen Betriebsanleitung mzr-2521, mzr-2921 Rechtsinformationen Marken ist eine eingetragene deutsche Marke der HNP Mikrosysteme GmbH. ® MoDoS ® ist eine eingetragene deutsche Marke der HNP Mikrosysteme GmbH. µ-Clamp ® ist eine eingetragene deutsche Marke der HNP Mikrosysteme GmbH. HNPM ®...

  • Seite 85: Sicherheitsinformationen Für Die Rücksendung Von Gebrauchten Mikrozahnringpumpen Und Fluidikkomponenten

    18 Sicherheitsinformationen für die Rücksendung von gebrauchten Mikrozahnringpumpen und Fluidikkomponenten Betriebsanleitung mzr-2521, mzr-2921 Sicherheitsinformationen für die Rücksendung von gebrauchten Mikrozahnringpumpen und Fluidikkomponenten 18.1 Allgemeine Information Der Unternehmer (Betreiber) trägt die Verantwortung für die Gesundheit und Sicherheit seiner Arbeitnehmer. Sie erstreckt sich auch auf das Fremdpersonal, das bei Reparatur und/oder Wartung der Mikrozahnringpumpe und Komponenten mit diesen in Berührung kommt.

  • Seite 86: Erklärung Über Die Medienberührung Von Mikrozahnringpumpe Und Komponenten

    19 Erklärung über die Medienberührung von Mikrozahnringpumpe und Komponenten Betriebsanleitung mzr-2521, mzr-2921 Erklärung über die Medienberührung von Mikrozahnringpumpe und Komponenten Art der Geräte Pumpentyp/Serien-Nr./Artikel: Betriebsstunden/Laufzeit: Lieferschein-Nr. bzw. Lieferdatum: Grund für die Einsendung: Medienberührung Die Mikrozahnringpumpe war medienberührt mit: und ist gereinigt worden mit:...

  • Seite 87: Anhang

    20 Anhang Betriebsanleitung mzr-2521, mzr-2921 Anhang − Zeichnungen − Bedienungsanleitung Motorsteuerung S-KD (optional) − Bedienungsanleitung Motorsteuerung S-KB-5 (optional) Ausgabe: Oktober 2018 Technische Änderungen ohne Vorankündigung vorbehalten...
  • Seite 88 20 Anhang Betriebsanleitung mzr-2521, mzr-2921 Bild 42 mzr-2521 / mzr-2921 Schlauchanschluss Technische Änderungen ohne Vorankündigung vorbehalten Ausgabe: Oktober 2018...
  • Seite 89 20 Anhang Betriebsanleitung mzr-2521, mzr-2921 Bild 43 mzr-2521 / mzr-2921 Einschraubmontage M2 Ausgabe: Oktober 2018 Technische Änderungen ohne Vorankündigung vorbehalten...
  • Seite 90 20 Anhang Betriebsanleitung mzr-2521, mzr-2921 Bild 44 mzr-2521 / mzr-2921 in kurzer Bauform Technische Änderungen ohne Vorankündigung vorbehalten Ausgabe: Oktober 2018...
  • Seite 91 20 Anhang Betriebsanleitung mzr-2521, mzr-2921 Bild 45 mzr-2521 / mzr-2921 mit Schrittmotor Ausgabe: Oktober 2018 Technische Änderungen ohne Vorankündigung vorbehalten...
  • Seite 92 20 Anhang Betriebsanleitung mzr-2521, mzr-2921 Bild 46 mzr-2521 / mzr-2921 mit bürstenlosem Gleichstrommotor Technische Änderungen ohne Vorankündigung vorbehalten Ausgabe: Oktober 2018...
