6 Aufbau / Installation
6.10.3 Inbetriebnahme über externes Stromsignal 0(4)-20 mA
1.
2.
3.
4.

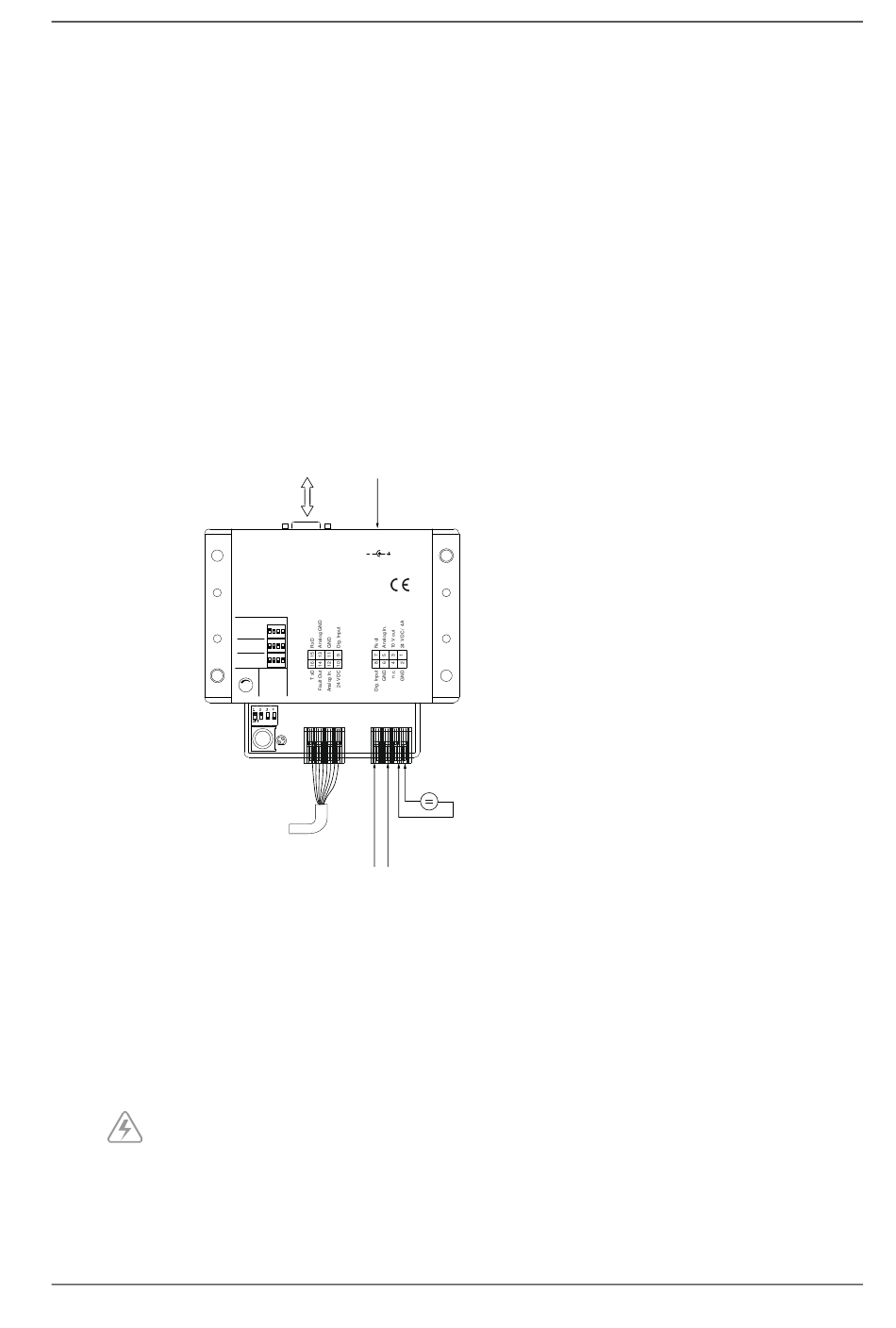

Bild 14
Betrieb über externes Stromsignal 0 (4)-20 mA
5.
6.
Achten Sie beim Anschluss der Gleichspannung auf die richtige Polarität, da
ansonsten die Elektronik zerstört wird.
7.
Ausgabe: März 2019
Schließen Sie ggf. den Antrieb mit den acht farbigen Litzen an die
Terminal Box S-G05 an. Die Farben der zugehörigen Litzenanschlüsse sind
in Tabelle 25 ersichtlich.
Drehen Sie das Potentiometer in die Nullstellung durch Drehen im
Uhrzeigersinn in den rechten Anschlag.
Stellen Sie die DIP-Schalter auf die Schalterkombination »0(4)...20 mA«.
Schließen Sie das externe Stromsignal an Anschlussklemme »AnalogIn«
und »GND« an das S-G05 an. (siehe Bild 14)
Serielle
alternative
Schnittstelle
Spannungsversorgung
des PC
24 V DC
RS-232
Power In
RS-232
Power In
24 VDC
24 VDC
Term inal Box S-G05
Term inal Box S-G05
HNP M ikrosystem e Gm bH
HNP M ikrosystem e Gm bH
Mode
Mode
O N
O N
0(4)...20 mA
0(4)...20 mA
1 2
3 4
1 2 3
4
O N
O N
0...10 V
0...10 V
1 2
3 4
1 2 3
4
O N
O N
Poti
Poti
1 2
3 4
1 2 3
4
Speed
Speed
Status
Status
Re a d y : g re e n
Re a d y : g re e n
0
0
Fa u l t:
re d
Fa u l t:
re d
m zr-pum p
power / signal
J2
J1
5
6
Externe Spannungs-
Motorkabel
versorgung 24 V DC
+ –
Externes Stromsignal
0 (4)-20 mA
Stellen Sie die Medienversorgung der Pumpe sicher, um einen Trockenlauf
zu verhindern.
Schließen Sie eine Versorgungsspannung von 24 VDC an die
Anschlussbuchse J1 oder den Hohlstecker an.
Die Mikrozahnringpumpe kann nun durch Erhöhen des externen
Stromsignals in Betrieb genommen werden. Dabei entspricht ein
Technische Änderungen ohne Vorankündigung vorbehalten
1
2
–
+
Betriebsanleitung mzr-6359 Ex, mzr-7259 Ex
