Beschreibung der Mikrozahnringpumpe
4.1
Prinzip der Mikrozahnringpumpe
Mikrozahnringpumpen sind Verdrängerpumpen und besitzen einen
außenverzahnten Innenrotor sowie einen innenverzahnten Außenrotor, die
exzentrisch zueinander gelagert sind (siehe Bild 6). Beide Rotoren befinden sich
mit ihrer zykloidenförmigen Verzahnung im kämmenden Eingriff und bilden
während der Rotation zu jedem Zeitpunkt ein System von mehreren
abgedichteten Förderkammern. Bei der Rotation der Rotoren um ihre
versetzten Achsen vergrößern sich die Förderkammern auf der Saugseite,
während sie sich gleichzeitig auf der Druckseite verkleinern. Zwischen den
nierenförmigen Ein- und Auslassöffnungen entsteht so ein gleichmäßiger
Förderstrom.
Außenrotor
Einlass-
öffnung

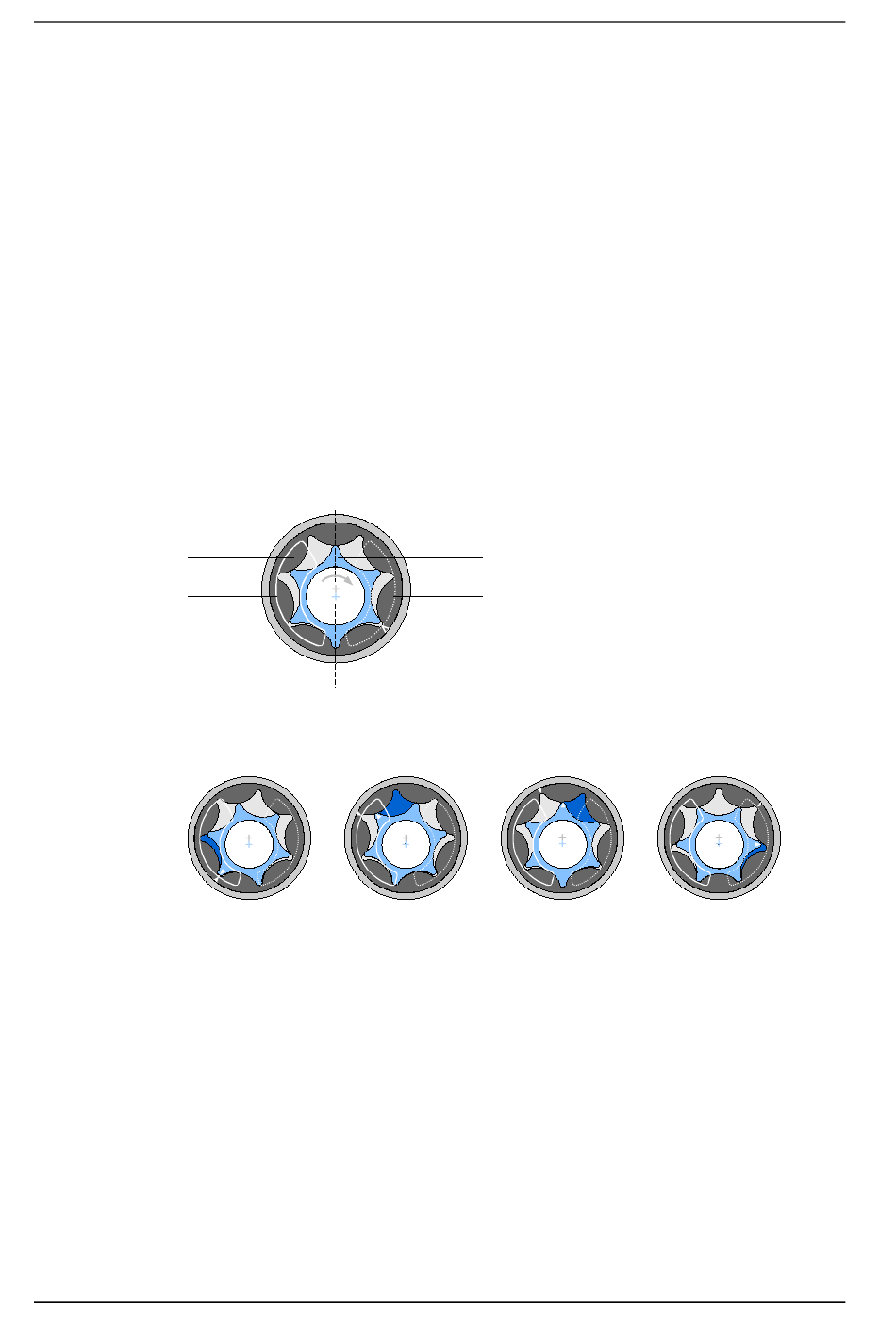

Bild 6
Aufbau der Mikrozahnringpumpe
Bild 7
Funktionsprinzip der Mikrozahnringpumpe
Bei Verdrängerpumpen besteht eine direkte Zuordnung der geförderten
Menge über das Verdrängungsvolumen V
Antriebsdrehzahl n. Als Verdrängungsvolumen wird das Volumen bezeichnet,
das bei einer Umdrehung theoretisch gefördert wird. Der formelmäßige
Zusammenhang für den Volumenstrom Q der Pumpe lautet:
Q
Der volumetrische Wirkungsgrad
geförderten Menge von dem sich theoretisch ergebenden Wert. Die
Abweichungen davon ergeben sich durch innere Leckageverluste bei der
Förderung.
18
Saugseite
Druckseite
η
=
⋅
⋅
V
n
Vol
g
