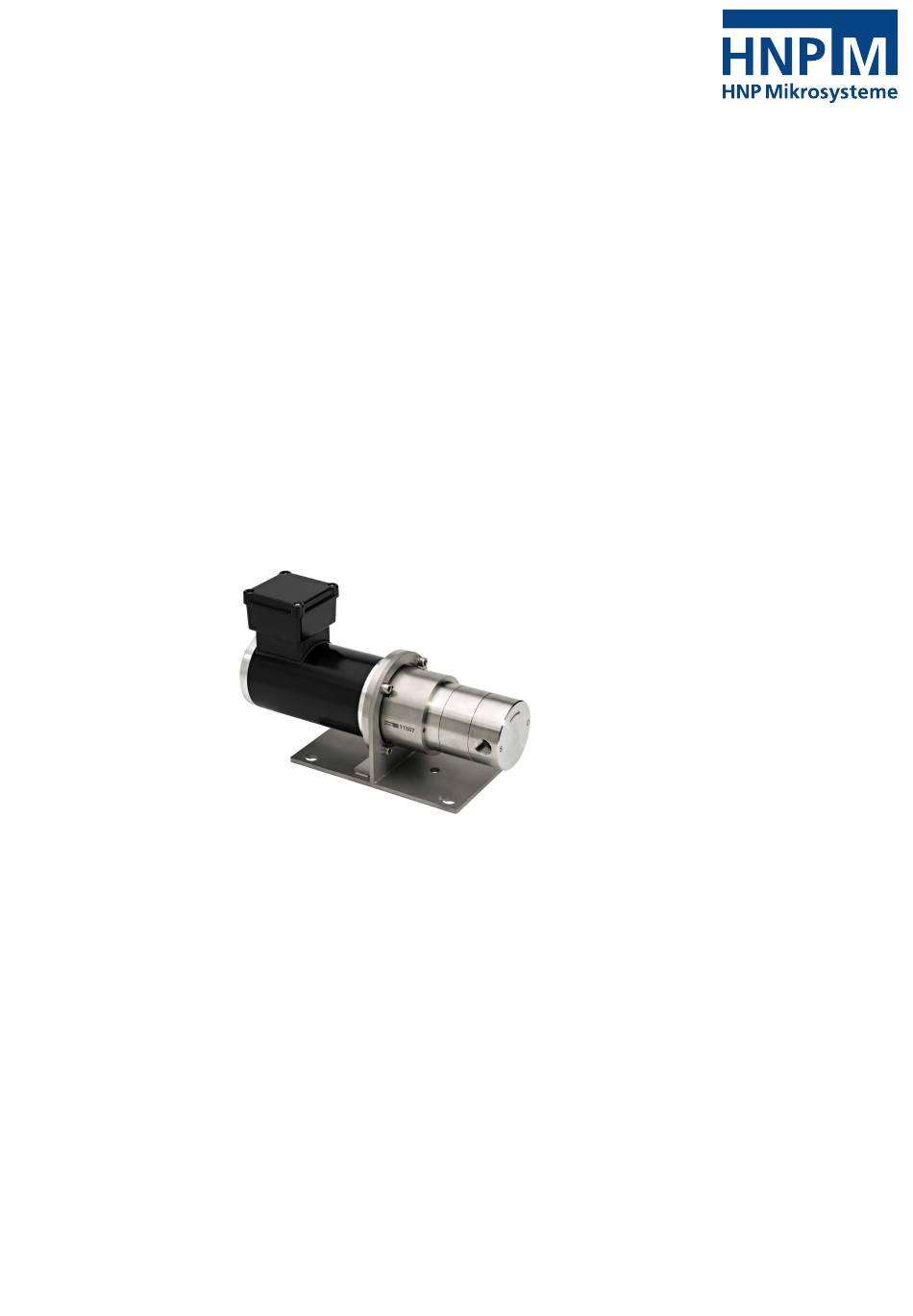

- Seite 1 Betriebsanleitung für Mikrozahnringpumpe mzr-11507 HNP Mikrosysteme GmbH Bleicherufer 25 D-19053 Schwerin Telefon: 0385/52190-301 Telefax: 0385/52190-333 E-mail: info@hnp-mikrosysteme.de http://www.hnp-mikrosysteme.de Ausgabe: März 2019...
- Seite 2 HNP Mikrosysteme GmbH Bleicherufer 25 D-19053 Schwerin Alle Rechte, auch die der Übersetzung, vorbehalten. Ohne vorherige ausdrückliche schriftliche Genehmigung der HNP Mikrosysteme GmbH darf kein Abschnitt dieser Betriebsanleitung vervielfältigt, reproduziert oder verarbeitet werden. Diese Bedienungsanleitung wurde mit Sorgfalt erstellt. HNP Mikrosysteme übernimmt jedoch für eventuelle Irrtümer in dieser Bedienungsanleitung und...
-
Seite 3: Inhaltsverzeichnis
Inhalt Betriebsanleitung mzr-11507 Inhalt Allgemeine Information Verwendungszweck Angaben über das Erzeugnis Technische Daten der Mikrozahnringpumpe mzr-11507 Abmessungen Pumpenkennlinien Technische Daten des Antriebes Sicherheitshinweise Kennzeichnung von Hinweisen in der Betriebsanleitung Personalqualifikation und -schulung Sicherheitsbewusstes Arbeiten Sicherheitshinweise für den Betreiber Sicherheitshinweise für Wartungs-, Inspektions- und Montagearbeiten Eigenmächtiger Umbau und Ersatzteilherstellung... - Seite 4 Inhalt Betriebsanleitung mzr-11507 Filtereinsatz und Auswahl Elektrischer Anschluss Betrieb mit Frequenzumrichter / -steller Inbetriebnahme / Außerbetriebnahme Fertigmachen zum Betrieb Inbetriebnahme der Mikrozahnringpumpe Spülvorgang nach der Benutzung Außerbetriebnahme 8.4.1 Konservierung 8.4.2 Ausbau aus dem System Maßnahmen zur Problembehebung Rücksendung der Mikrozahnringpumpe Fluidikzubehör...
-
Seite 5: Allgemeine Information
Zweck. Bei Anwendung der Produkte sind die gültigen technischen Normen und Richtlinien zu beachten. Sollten Sie weitere, über diese Betriebsanleitung hinausgehende Informationen benötigen, setzen Sie sich bitte mit HNP Mikrosysteme in Verbindung. Ausgabe: März 2019 Technische Änderungen ohne Vorankündigung vorbehalten. -
Seite 6: Angaben Über Das Erzeugnis

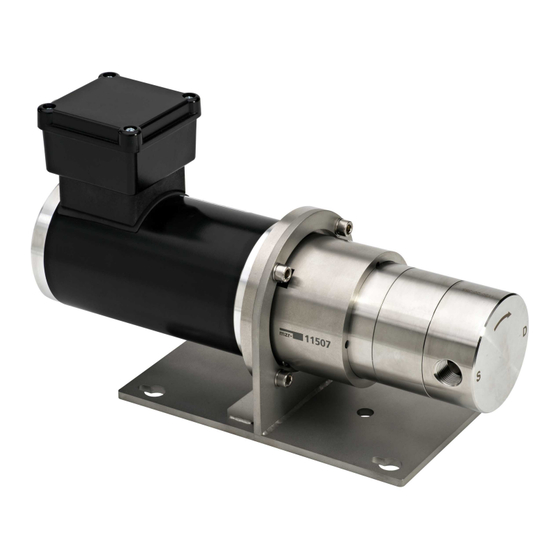

Betriebsanleitung mzr-11507 Angaben über das Erzeugnis Die vorliegende Betriebsanleitung gilt für die Mikrozahnringpumpe des Typs mzr-11507 ab Baujahr 2005, hergestellt von der HNP Mikrosysteme GmbH, Bleicherufer 25, D-19053 Schwerin, Deutschland. Auf dem Deckblatt der Betriebsanleitung ist der Ausgabestand zu ersehen. -
Seite 7: Technische Daten Der Mikrozahnringpumpe Mzr-11507
-20 … +40 °C Lagertemperatur -5 … +40 °C Legende: * mit Ergänzungsausstattung Tabelle 1 Konstruktive Merkmale und Leistungsparameter Mikrozahnringpumpe mzr-11507 Die Stoffeigenschaften des Mediums (z.B. Viskosität, Schmierfähigkeit, Achtung Partikelgehalt, Korrosivität) beeinflussen die hydraulischen Leistungsdaten sowie die Lebensdauer der Pumpen. -
Seite 8: Abmessungen
1 Allgemeine Information Betriebsanleitung mzr-11507 Abmessungen Bild 1 Abmessungen Mikrozahnringpumpe mzr-11507 Pumpenkennlinien Medium Wasser, 1 mPas Medium Öl, 16 mPas mzr-11508 mzr-11508 1200 1200 Medium Wasser Medium Öl Viskosität 1 mPas Viskosität 16 mPas 1000 1000 Drehzahl n [U/min] Drehzahl n [U/min]... -
Seite 9: Technische Daten Des Antriebes
1 Allgemeine Information Betriebsanleitung mzr-11507 Technische Daten des Antriebes Die Mikrozahnringpumpe mzr-11507 besitzt als Antrieb einen 4-poligen umrichteroptimierten Asynchronmotor mit hoher Dynamik. Leistungsdaten des Antriebs SDSGAXX 056-22 Bemessungsleistung Bemessungsdrehmoment 0,81 Bemessungsstrom 0,86 Bemessungsspannung Bemessungsfrequenz Bemessungsdrehzahl 2790 U/min Max. Drehzahl 6000... -
Seite 10: Sicherheitshinweise
2 Sicherheitshinweise Betriebsanleitung mzr-11507 Sicherheitshinweise Es sind nicht nur die unter diesem Hauptpunkt Sicherheitshinweise aufgeführten, allgemeinen Hinweise zu beachten, sondern auch die unter den anderen Hauptpunkten eingeführten, speziellen Sicherheitshinweise. Kennzeichnung von Hinweisen in der Betriebsanleitung Die in dieser Betriebsanleitung enthaltenen Sicherheitshinweise, die bei Nichtbeachtung Gefährdung für Personen hervorrufen können, sind... -
Seite 11: Sicherheitshinweise Für Den Betreiber
Vor der Inbetriebnahme sind die im Kapitel 6.5 aufgeführten Punkte zu beachten. Demontieren Sie die Mikrozahnringpumpe im Fehlerfall nicht, sondern setzen Achtung Sie sich mit einem Servicemitarbeiter von HNP Mikrosysteme in Verbindung, der Ihnen weiterhelfen wird. Ausgabe: März 2019 Technische Änderungen ohne Vorankündigung vorbehalten. -
Seite 12: Eigenmächtiger Umbau Und Ersatzteilherstellung
2 Sicherheitshinweise Betriebsanleitung mzr-11507 Eigenmächtiger Umbau und Ersatzteilherstellung Umbau oder Veränderungen der Mikrozahnringpumpe sind nur nach Absprache mit dem Hersteller zulässig. Originalersatzteile und vom Hersteller autorisiertes Zubehör dienen der Sicherheit. Die Verwendung anderer Teile hebt die Haftung für die daraus entstehenden Folgen auf. -
Seite 13: Transport Und Zwischenlagerung
Auslieferung in einwandfreiem Zustand befindet. Nach Erhalt der Ware müssen die Pumpen unverzüglich auf Transportschäden kontrolliert werden. Werden Beschädigungen festgestellt, ist dies dem verantwortlichen Spediteur, dem Vertragshändler oder HNP Mikrosysteme als Hersteller zu melden. Zwischenlagern Bei Einlagerung der Pumpe sind folgende Punkte zu beachten: −... -
Seite 14: Beschreibung Der Mikrozahnringpumpe
4 Beschreibung der Mikrozahnringpumpe Betriebsanleitung mzr-11507 Beschreibung der Mikrozahnringpumpe Prinzip der Mikrozahnringpumpe Mikrozahnringpumpen sind Verdrängerpumpen und besitzen einen außenverzahnten Innenrotor sowie einen innenverzahnten Außenrotor, die exzentrisch zueinander gelagert sind (siehe Bild 3). Beide Rotoren befinden sich mit ihrer zykloidenförmigen Verzahnung im kämmenden Eingriff und bilden während der Rotation zu jedem Zeitpunkt ein System von mehreren... - Seite 15 4 Beschreibung der Mikrozahnringpumpe Betriebsanleitung mzr-11507 Beispiel: Die Pumpe mzr-11500 fördert mit ihrem Verdrängungsvolumen von 192 µl bei 3000 U/min und einem volumetrischen Wirkungsgrad von 100 % nach obiger Formel einen Volumenstrom von 576 ml/min. Tabelle 4 zeigt den sich ergebenden Volumenstrom in Abhängigkeit von der Drehzahl in den Einheiten ml/min und ml/h.
-
Seite 16: Aufbau
4 Beschreibung der Mikrozahnringpumpe Betriebsanleitung mzr-11507 Aufbau Die Mikrozahnringpumpe besteht aus dem Mikrozahnringpumpenkopf, der Kupplungseinheit, dem Antrieb und einem Haltewinkel (siehe Bild 5). Klemmkasten Fluideinlass Antrieb Haltewinkel Fluidauslass Kupplungseinheit Mikrozahnringpumpenkopf Bild 5 Aufbau Mikrozahnringpumpe Werkstoffe medienberührte Teile Gehäuse Edelstahl 1.4404, 1.4435 (316 L) -
Seite 17: Fluidanschlüsse
4 Beschreibung der Mikrozahnringpumpe Betriebsanleitung mzr-11507 Fluidanschlüsse mzr-11507 Fluidanschlüsse 3/8" NPT Innengewinde, seitlich Rohr/Schlauch AD 6 mm Tabelle 6 Fluidanschlüsse Der Sauganschluss ist mit dem Buchstaben »S« gekennzeichnet, der Druckanschluss mit dem Buchstaben »D«. Ein Pfeil auf der Stirnseite der Pumpe zeigt die zugehörige Drehrichtung der Welle an. -
Seite 18: Optionale Ergänzungsmodule
5 Optionale Ergänzungsmodule Betriebsanleitung mzr-11507 Optionale Ergänzungsmodule Die Funktionalität der Mikrozahnringpumpe der Hochleistungsbaureihe kann durch verschiedene Ergänzungsmodule erweitert werden. Die Module tragen den erhöhten Anforderungen spezieller Anwendungen Rechnung, die durch die standardmäßige Ausführung der Pumpe nicht abgedeckt werden können. Die Ergänzungsmodule können untereinander und mit fast allen Pumpenköpfen... -
Seite 19: Sperrdichtungsmodul
5 Optionale Ergänzungsmodule Betriebsanleitung mzr-11507 Sperrdichtungsmodul Kartusche Sperrdichtungsmodul Befüllrohr Sperrmedium- einlass Fluid- einlass Sperrmedium- auslass Fluid- auslass Bild 6 Aufbau der Mikrozahnringpumpe mit Sperrdichtungsmodul (Darstellung rechts mit optionalem Zubehör Anschlussset Sperrdichtung am Beispiel der mzr-11508) Das Sperrdichtungsmodul hat während des Pumpprozesses die Aufgabe, das Eindringen von Luftfeuchtigkeit und Sauerstoff aus der atmosphärischen... -
Seite 20: Betrieb Mit Sperrdichtung
5 Optionale Ergänzungsmodule Betriebsanleitung mzr-11507 Pumpenwelle Fluideinlass Wellendichtring Sperrmediumeinlass Sperrdichtungs- modul Sperrdichtungs- kammmer Wellendichtring Sperrdichtung Fluidauslass Sperrmediumauslass Bild 7 Pumpenkopf ohne Sperrdichtungsmodul Pumpenkopf mit Sperrdichtungsmodul Betrieb mit Sperrdichtung Als Sperrmedium sollten nur solche Medien ausgewählt werden, mit denen das zu fördernde Medium unproblematisch verdünnt werden kann, d.h. keine Medien, die eine chemische Reaktion mit dem zu fördernden Medium... -
Seite 21: Gebrauch Des Anschlussset Sperrdichtung (Separates Zubehör)
5 Optionale Ergänzungsmodule Betriebsanleitung mzr-11507 Sollte eine andere Einbauvariante als die Standardbefestigungsvariante (Pumpenaufschrift waagerecht lesbar) ausgewählt werden, besteht die Möglichkeit Sperrmediumein- und -auslass zu vertauschen. Ein Nachfließen und die Luftfreiheit des Sperrmediums in der Kammer sind in jedem Fall sicherzustellen. -
Seite 22: Wärmedämmmodul
5 Optionale Ergänzungsmodule Betriebsanleitung mzr-11507 Wärmedämmmodul Das Wärmedämmmodul ermöglicht die Förderung heißer Medien bis 120 °C. Es beinhaltet eine thermisch dämmende Kupplungsbaugruppe aus Kunststoff (PEEK) zwischen Pumpe und Antrieb. Die Wärmeübertragung von der Pumpe auf den in der Betriebstemperatur limitierten Antrieb wird durch die Kunststoffabdeckung zusätzlich eingeschränkt. -
Seite 23: Heizmodule
5 Optionale Ergänzungsmodule Betriebsanleitung mzr-11507 Heizmodule 5.3.1 Elektrisches Heizmodul Das Heizmodul erlaubt die aktive Heizung des Pumpenkopfes bis maximal 120 °C Einsatztemperatur. Das Heizmodul besteht aus einer Heizmanschette, die den Pumpenkopf umgibt sowie einem Thermoelement Typ L, das je nach Pumpengröße unterschiedlich in den Pumpenkopf integriert wird. -
Seite 24: 5.3.2 Fluidisches Heiz- Und Kühlmodul
Pumpengröße unterschiedlich in den Pumpenkopf integriert wird. Als Wärmeträger sind Öle, Wasser, Heißdampf und Kältemittel geeignet. Im Zweifelsfall erfragen Sie ein geeignetes Wärmeträgermedium beim Hersteller HNP Mikrosysteme. Der Wärmeträgereinlass ist der hintere (schräg stehend) und der Wärmeträgerauslass der vordere Anschluss (siehe Bild 12). Wärmeträger- Wärmeträger-... -
Seite 25: Heizregelgerät „Jetmicro
5 Optionale Ergänzungsmodule Betriebsanleitung mzr-11507 Heizregelgerät „ micro“ Das Heizregelgerät „JETmicro“ ist für den Betrieb mit dem elektrischen Heizmodul vorgesehen. Istwertanzeige Heizung Ein Sollwertanzeige keine Bedeutung keine Bedeutung keine Bedeutung Temperatur erhöhen Temperatur verringern Hand: blinkt bei Stellerbetrieb Ada: Ada blinkt bei automatischer Regleranpassung Alarmanzeige –... -
Seite 26: Aufbau / Installation
6 Aufbau / Installation Betriebsanleitung mzr-11507 Aufbau / Installation Überprüfung vor Erstaufbau Führen Sie zuerst eine Sichtkontrolle an der gelieferten Pumpe auf Transportschäden durch (siehe Kapitel 3.2). Prüfen Sie dann nach folgenden Gesichtspunkten, ob der richtige Pumpentyp verfügbar ist: − zu förderndes Medium −... -
Seite 27: Allgemeine Hinweise Zur Montage Der Fluidanschlüsse Und Schläuche
Strömungsrichtung einzuhalten. Wollen Sie die Pumpe im reversierenden Betrieb einsetzen, nehmen Sie bitte Kontakt zu einem Applikationsberater von HNP Mikrosysteme auf, da dies nicht in jedem Anwendungsfall möglich ist. Zum Schutz gegen Verschmutzungen befinden sich bei der Auslieferung des Mikrozahnringpumpenkopfes in den Fluidanschlüssen Verschlussschrauben. -
Seite 28: Montage Der Fluidzuführung
6 Aufbau / Installation Betriebsanleitung mzr-11507 Montage der Fluidzuführung 1. Schlauch rechtwinklig abschneiden. Dazu vorzugsweise einen Schlauchschneider verwenden. Wenn Metallrohre zum Einsatz kommen, müssen nach der spanenden Bearbeitung die Rohre sorgfältig von allem anhaftenden Schmutz gereinigt und gründlich gespült werden. Der kleinste Span im Fluidkreislauf kann zum Ausfall der Mikrozahnringpumpe führen. - Seite 29 6 Aufbau / Installation Betriebsanleitung mzr-11507 4. Die Saugleitung sollte möglichst kurz gehalten werden und einen möglichst großen Innendurchmesser besitzen, um ein sicheres Ansaugen des Mediums zu gewährleisten. 5. Stellen Sie vor dem Betrieb in jedem Fall die Medienversorgung der Pumpe sicher, um einen Trockenlauf zu verhindern.
-
Seite 30: Filtereinsatz Und Auswahl
Mediums. Falls bei erhöhten Medienviskositäten kein geeigneter Filter erhältlich ist, ist die Wahl eines gröberen Filters möglich. Dies sollte in Absprache mit HNP Mikrosysteme erfolgen. Dabei gilt immer: Ein grober Filter ist immer noch besser als gar kein Filter. Eine weitere Möglichkeit ist der Einsatz von vorgefilterten Medien. -
Seite 31: Betrieb Mit Frequenzumrichter / -Steller
7 Betrieb mit Frequenzumrichter / -steller Betriebsanleitung mzr-11507 Betrieb mit Frequenzumrichter / -steller Der Antrieb der Mikrozahnringpumpe mzr-11507 ist ein umrichteroptimierter 4-poliger Asynchronmotor. Für den Betrieb des Motors muss ein Frequenzumrichter / -steller verwendet werden. Für den Fall, dass die Mikrozahnringpumpe zusammen mit einem Frequenz- umrichter / -steller ausgeliefert wurde, ist dieser bereits auf einen Drehzahlbereich von ca. -
Seite 32: Inbetriebnahme / Außerbetriebnahme
8 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-11507 Inbetriebnahme / Außerbetriebnahme Fertigmachen zum Betrieb Nach dem vollständigen fluidischen Aufbau sind der Betriebsstatus der Mikrozahnringpumpe und die Peripherie nochmals anhand folgender Fragen zu überprüfen. − Sind Saug und Druckseite richtig angeschlossen? − Ist die Installation sauber, d.h. frei von Fremdpartikeln, Verunreinigungen oder Spänen? - Seite 33 8 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-11507 Spülzyklus Auswahl Spülflüssigkeit (SF) Ist SF nein geeig- siehe Tabelle 11 Auswahl Spülflüssigkeit net? Ist Pumpe nein beständig siehe Tabelle 12 Beständigkeit der Dichtungswerkstoffe siehe Tabelle 11 Auswahl Spülflüssigkeit Pumpe spülen Pumpe entleeren Spülzyklus...
- Seite 34 8 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-11507 Mediengruppe Spüldauer [min] Mögliches Spülmedium Öle, Fette, Weichmacher 15-20 Isopropanol, Ethanol, Aceton, Waschbenzin Lösungsmittel (polare + unpolare) 5-10 Isopropanol, Ethanol Andere organische Medien 10-15 Isopropanol, Ethanol Kälte- und Kühlmittel 15-20 Isopropanol, Ethanol Neutrale wässrige Lösungen...
-
Seite 35: Außerbetriebnahme
8 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-11507 Außerbetriebnahme Bei der Außerbetriebnahme der Pumpe sind folgende Schritte zu beachten: − Spülen Sie die Pumpe mit einer partikelfreien, gefilterten Spülflüssigkeit (Lösungsmittel) (vergleiche Kapitel 8.3). − Reduzieren Sie nach dem Spülvorgang die Drehzahl der Pumpe auf 0 U/min. - Seite 36 8 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-11507 Versuchs- /Betriebsende Spülzyklus Pumpe entleeren Auswahl Spülflüssigkeit (SF) Spülzyklus Festlegung Konservierungs- mittel (KM) Muss die Ist SF nein nein Pumpe siehe Tabelle 11 geeig- gespült net? werden? Ist Pumpe nein siehe Tabelle 12 beständig Förderung von...
-
Seite 37: 8.4.1 Konservierung
8 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-11507 8.4.1 Konservierung Wird die Mikrozahnringpumpe in unregelmäßigen Zeitabständen betrieben oder aus anderen Gründen für längere Zeit außer Betrieb genommen, so muss die Pumpe nach Benutzung und Reinigung (vergleiche Kapitel 8.3) einer konservierenden Behandlung mit einem geeigneten Konservierungsmedium unterzogen werden. -
Seite 38: 8.4.2 Ausbau Aus Dem System
8 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-11507 Medien Isopropanol Lösungsmittel für organische Verbindungen, kosmetische Zwecke, ätherische Öle, Wachse und Ester, Frostschutzmittel, Desinfektionsmittel Aceton Lösungsmittel für viele organische Verbindungen, unbegrenzt löslich in Wasser, löst natürliche und synthetische Harze, Fette, Öle, gebräuchliche Weichmacher Ethanol Lösungsmittel für organische Verbindungen, Fette, Öle und... -
Seite 39: Maßnahmen Zur Problembehebung
8 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-11507 Maßnahmen zur Problembehebung Sollte die Pumpe einmal stehen bleiben oder nicht anlaufen, gehen Sie bitte wie folgt vor: − Versuchen Sie, die Mikrozahnringpumpe durch abwechselndes Vor- und Zurückdrehen mit Hilfe des Steuerungsprogramms freizubekommen. Drücken Sie zusätzlich bspw. mit einer Spritze ein geeignetes Spülmedium durch die Mikrozahnringpumpe und lassen Sie die Pumpe abwechselnd vor- und zurückdrehen. -
Seite 40: Fluidikzubehör
Komponenten liegen umfangreiche Erfahrungen vor. Gerne beraten wir Sie bei der Auswahl von passendem Zubehör. Haftungsausschluss Die HNP Mikrosysteme GmbH haftet nicht für Schäden, die ihre Ursache in der Nichtbeachtung dieser Betriebsanleitung haben. Für die Prüfung auf Vollständigkeit, Richtigkeit und Eignung des Produktes für den vorhergesehenen Verwendungszweck ist der Anwender verantwortlich. -
Seite 41: Störung, Ursachen Und Beseitigung
11 Störung, Ursachen und Beseitigung Betriebsanleitung mzr-11507 Störung, Ursachen und Beseitigung Störung Ursache Beseitigung 1 Pumpe arbeitet nicht Keine Versorgungsspannung Überprüfen der Versorgungsspannung 2 Pumpe fördert nicht Kein Dosiermedium im Vorlagebehälter Füllen des Vorlagebehälter Luft oder Gas in der Pumpe Pumpe kann nicht im trockenen Zustand gegen den Systemdruck fördern. - Seite 42 11 Störung, Ursachen und Beseitigung Betriebsanleitung mzr-11507 Störung Ursache Beseitigung Filter verwenden, System reinigen Evtl. vorhandenes Rückschlagventil öffnet Spülen des Rückschlagventils nicht Druckleitung/Dosiernadel verstopft Reinigung, Spülen oder Austausch der Druckleitung/Dosiernadel Luftblasen im Fluidsystem (Schläuche, Füllen der Pumpe und des Fluidsystems Ventile, ...)
- Seite 43 11 Störung, Ursachen und Beseitigung Betriebsanleitung mzr-11507 Störung Ursache Beseitigung Ablagerungen in der Pumpe Rücksendung der Pumpe an den Hersteller zur Reinigung Schleifende Geräusche Setzen Sie die Pumpe unverzüglich still! Rücksendung der Pumpe an den Hersteller zur Reinigung oder Reparatur 18 Pumpe entwickelt Geräusche...
-
Seite 44: Eg-Richtlinien Dt
12 EU-Richtlinien Betriebsanleitung mzr-11507 EU-Richtlinien Als Richtlinie bzw. EU-Richtlinie bezeichnet man einen Rechtsakt der Europäischen Gemeinschaft, der an die Mitgliedstaaten gerichtet ist und diese zur Verwirklichung eines bestimmten Ziels verpflichtet. Folgende Richtlinien sind für den Anwender der Mikrozahnringpumpen von Bedeutung: Niederspannungsrichtlinie (2014/35/EU) Die Niederspannungsrichtlinie ist für die in dieser Betriebsanleitung... -
Seite 45: Elektromagnetische Verträglichkeit (Emv)
12 EU-Richtlinien Betriebsanleitung mzr-11507 REACH-VERORDNUNG (EU) Nr. 1907/2006 Die HNP Mikrosysteme ist kein Hersteller oder Importeur von chemischen Stoffen, die nach einer Registrierungspflicht unterliegen, sondern im Sinne der Verordnung, ein nachgeschalteter Anwender. Als nachgeschalteter Anwender führen wir die notwendige Kommunikation mit unseren Vorlieferanten um die Weiterbelieferung mit den für uns notwendigen Komponenten sicherzustellen. -
Seite 46: Konformitätserklärungen
13 Konformitätserklärungen Betriebsanleitung mzr-11507 Konformitätserklärungen Die gelieferte Mikrozahnringpumpe fällt in den Anwendungsbereich folgender EU-Richtlinien: − EU-Maschinenrichtlinie (2006/42/EU) Die Konformitätserklärungen für die Mikrozahnringpumpe können Sie ebenfalls separat bei uns anfordern. Technische Änderungen ohne Vorankündigung vorbehalten Ausgabe: März 2019... - Seite 47 Diese Erklärung ist keine Zusicherung von Eigenschaften im Sinne der Produkthaftung. Die Sicherheitshinweise der Produktdokumentation sind zu beachten. Herr Lutz Nowotka, HNP Mikrosysteme GmbH, Juri-Gagarin-Ring 4, D-19370 Parchim ist bevollmächtigt, die technischen Unterlagen zusammenzustellen. Datum: 30. Dezember 2016 Unterschrift Hersteller: Dr.
-
Seite 48: Instandhaltung Und Gewährleistung
Komponenten« nicht bzw. nicht vollständig oder unsachgemäß ausgefüllt wird, kann die Instandhaltung unterbleiben. Für entstandene Personen- oder Sachschäden haftet der Anwender der Mikrozahnringpumpe. Zur Instandhaltung senden Sie Ihre Mikrozahnringpumpe an HNP Mikrosysteme. Die Adresse finden Sie auf dem Deckblatt der Betriebsanleitung. 14.2 Gewährleistung Mikrozahnringpumpen unterliegen vor der Auslieferung einer sorgfältigen... -
Seite 49: Instandsetzung/Reparatur
Spülflüssigkeit (vergleiche Kapitel 8.3) verbessern ebenfalls das Verschleißverhalten. Rotoren und Lager sind Verschleißteile und werden von HNP Mikrosysteme GmbH in Abhängigkeit ihres Verschleißgrades bei der Wartung ausgetauscht. Wird bei Wartungsarbeiten der Pumpenkopf demontiert, müssen bei Wiedermontage sämtliche Dichtungen und O - Ringe ersetzt werden, da sonst eine absolute Leckagesicherheit nicht gegeben ist. -
Seite 50: Ansprechpartner
15 Ansprechpartner Betriebsanleitung mzr-11507 Ansprechpartner Applikationsentwicklung, -beratung, Service und Zubehör Herr Dipl.-Ing. (FH) Sven Reimann Telefon +49| (0) 3871|451-349 Wartung und Instandhaltung Herr Dipl.-Ing. (FH) Steffen Edler Telefon +49| (0) 3871|451-307 Antriebstechnik und Steuerung Herr Dipl.-Ing. Lutz Nowotka Telefon +49| (0) 3871|451-346 Technische Änderungen ohne Vorankündigung vorbehalten... -
Seite 51: Rechtsinformationen
16 Rechtsinformationen Betriebsanleitung mzr-11507 Rechtsinformationen Marken ist eine eingetragene deutsche Marke der HNP Mikrosysteme GmbH. ® MoDoS ® ist eine eingetragene deutsche Marke der HNP Mikrosysteme GmbH. µ-Clamp ® ist eine eingetragene deutsche Marke der HNP Mikrosysteme GmbH. HNPM ®... -
Seite 52: Sicherheitsinformationen Für Die Rücksendung Von Gebrauchten Mikrozahnringpumpen Und Fluidikkomponenten
17 Sicherheitsinformationen für die Rücksendung von gebrauchten Mikrozahnringpumpen und Fluidikkomponenten Betriebsanleitung mzr-11507 Sicherheitsinformationen für die Rücksendung von gebrauchten Mikrozahnringpumpen und Fluidikkomponenten 17.1 Allgemeine Information Der Unternehmer (Betreiber) trägt die Verantwortung für die Gesundheit und Sicherheit seiner Arbeitnehmer. Sie erstreckt sich auch auf das Fremdpersonal, das bei Reparatur und/oder Wartung der Mikrozahnringpumpe und Komponenten mit diesen in Berührung kommt. -
Seite 53: Erklärung Über Die Medienberührung Von Mikrozahnringpumpe Und Komponenten
18 Erklärung über die Medienberührung von Mikrozahnringpumpe und Komponenten Betriebsanleitung mzr-11507 Erklärung über die Medienberührung von Mikrozahnringpumpe und Komponenten Art der Geräte Pumpentyp/Artikel: Serien-Nr.: Betriebsstunden/Laufzeit: Grund für die Einsendung: Medienberührung Die Mikrozahnringpumpe war medienberührt mit: und ist gereinigt worden mit:... -
Seite 54: Anlagen (Optional)
19 Anlagen (optional) Betriebsanleitung mzr-11507 Anlagen (optional) − Zeichnungen − Betriebsanleitung Frequenzumrichter Technische Änderungen ohne Vorankündigung vorbehalten Ausgabe: März 2019... - Seite 55 19 Anlagen (optional) Betriebsanleitung mzr-11507 Ausgabe: März 2019 Technische Änderungen ohne Vorankündigung vorbehalten.
- Seite 56 19 Anlagen (optional) Betriebsanleitung mzr-11507 Technische Änderungen ohne Vorankündigung vorbehalten Ausgabe: März 2019...
