1 Allgemeine Information

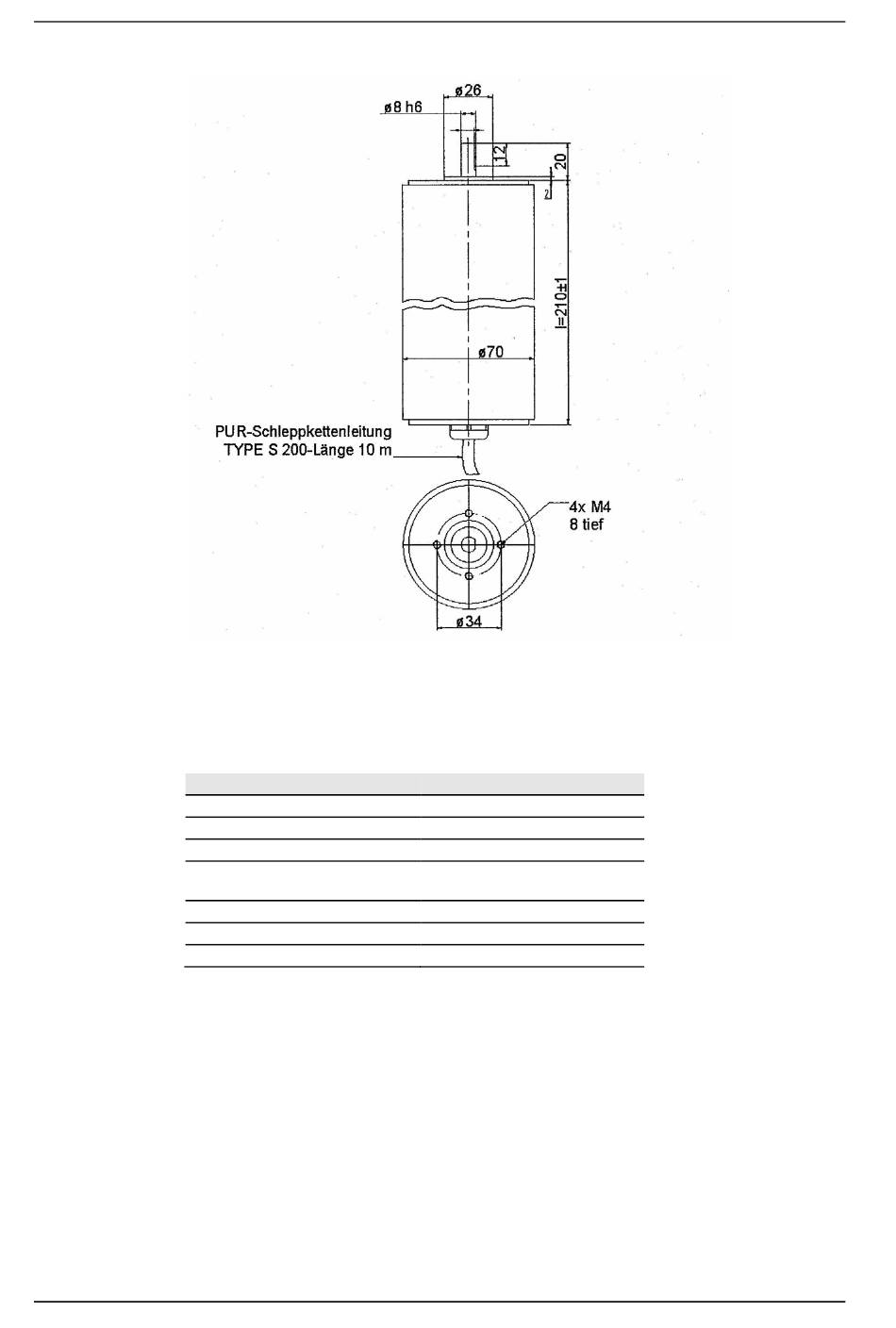

Bild 3
Abmessungen des Motors der Mikrozahnringpumpe (Standardkabellänge 10 m)
Der Motor wird standardmäßig mit einem Digital Encoder Typ HEDL5540 mit
Line Driver und 500 Impulsen je Umdrehung ausgeliefert.
Encoder
Versorgungsspannung V
Anzahl der Kanäle
Impulszahl je Umdrehung
Ausgangssignal
Strom je Kanal
Phasenverschiebung
Betriebstemperaturbereich
Tabelle 6
Technische Daten des Encoders
10
5 VDC ± 10 %
cc
2 (A, B)
500
EIA Standard RS422
verwendeter Treiber: DS26LS31
max. 20 mA
90°
0 ... +40°C
Technische Änderungen ohne Vorankündigung vorbehalten
Betriebsanleitung mzr-6359 Ex, mzr-7259 Ex
Ausgabe: März 2019
