HNP Mikrosysteme mzr-7265 Betriebsanleitung

Mikrozahnringpumpe
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

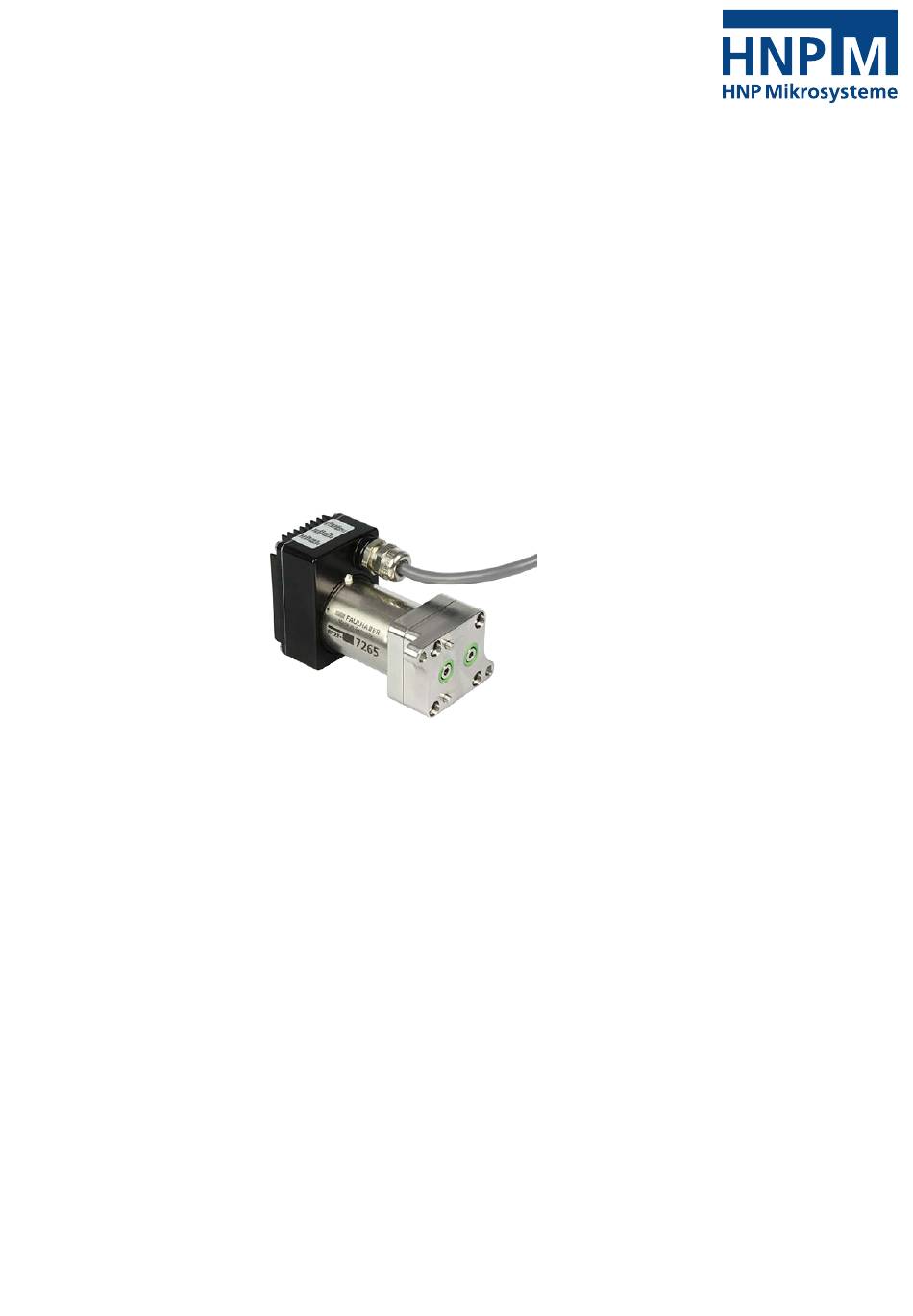

Betriebsanleitung für Mikrozahnringpumpe
mzr-7265
HNP Mikrosysteme GmbH
Bleicherufer 25
D-19053 Schwerin
Telefon: 0385/52190-301
Telefax:
E-mail: info@hnp-mikrosysteme.de
http://www.hnp-mikrosysteme.de
Ausgabe: Juni 2019
0385/52190-333

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HNP Mikrosysteme mzr-7265

Inhaltszusammenfassung für HNP Mikrosysteme mzr-7265

  • Seite 1 Betriebsanleitung für Mikrozahnringpumpe mzr-7265 HNP Mikrosysteme GmbH Bleicherufer 25 D-19053 Schwerin Telefon: 0385/52190-301 Telefax: 0385/52190-333 E-mail: info@hnp-mikrosysteme.de http://www.hnp-mikrosysteme.de Ausgabe: Juni 2019...
  • Seite 2 HNP Mikrosysteme GmbH Bleicherufer 25 D-193053 Schwerin Alle Rechte, auch die der Übersetzung, vorbehalten. Ohne vorherige ausdrückliche schriftliche Genehmigung der HNP Mikrosysteme GmbH darf kein Abschnitt dieser Betriebsanleitung vervielfältigt, reproduziert oder verarbeitet werden. Diese Bedienungsanleitung wurde mit Sorgfalt erstellt. HNP Mikrosysteme übernimmt jedoch für eventuelle Irrtümer in dieser Bedienungsanleitung und...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Betriebsanleitung mzr-7265 Inhalt Allgemeine Information Verwendungszweck Angaben über das Erzeugnis Abmessungen Pumpenkennlinien Technische Daten der Mikrozahnringpumpen Technische Daten des Antriebes Sicherheitshinweise Kennzeichnung von Hinweisen in der Betriebsanleitung Personalqualifikation und -schulung Sicherheitsbewusstes Arbeiten Sicherheitshinweise für den Betreiber Sicherheitshinweise für Wartungs-, Inspektions- und Montagearbeiten Eigenmächtiger Umbau und Ersatzteilherstellung...
  • Seite 4 Inhalt Betriebsanleitung mzr-7265 6.5.5 Inbetriebnahme über RS-232 Schnittstelle 6.5.6 Inbetriebnahme im Netzwerkmodus (Befehl NET1) Inbetriebnahme mit Multiplexerplatine Inbetriebnahme / Außerbetriebnahme Fertigmachen zum Betrieb Inbetriebnahme der Mikrozahnringpumpe Spülvorgang nach der Benutzung Außerbetriebnahme 7.4.1 Konservierung 7.4.2 Ausbau aus dem System Maßnahmen zur Problembehebung Rücksendung der Mikrozahnringpumpe...
  • Seite 5 Inhalt Betriebsanleitung mzr-7265 Erklärung über die Medienberührung von Mikrozahnringpumpe und Komponenten Anhang Ausgabe: Juni 2019 betriebsanleitung_mzr-7265.doc...

  • Seite 7: Allgemeine Information

    Zweck. Bei Anwendung der Produkte sind die gültigen technischen Normen und Richtlinien zu beachten. Sollten Sie weitere, über diese Betriebsanleitung hinausgehende Informationen benötigen, setzen Sie sich bitte mit HNP Mikrosysteme in Verbindung. Ausgabe: Juni 2019 Technische Änderungen ohne Vorankündigung vorbehalten...

  • Seite 8: Angaben Über Das Erzeugnis

    1 Allgemeine Information Betriebsanleitung mzr-7265 Angaben über das Erzeugnis Die vorliegende Betriebsanleitung gilt für die Mikrozahnringpumpe des Typs mzr­7265 hergestellt von der HNP Mikrosysteme GmbH, Bleicherufer 25, 19053 Schwerin, Deutschland. Auf dem Deckblatt der Betriebsanleitung ist der Ausgabestand zu ersehen. Abmessungen Die Pumpe mzr­7265 ist mit einem Flanschanschluss lieferbar Bild 1.

  • Seite 9: Technische Daten Der Mikrozahnringpumpen

    1 Allgemeine Information Betriebsanleitung mzr-7265 Technische Daten der Mikrozahnringpumpen mzr-7265 Konstruktive Merkmale Verdrängungsvolumen [µl] 48 µl Gehäuselänge ohne Fluidanschlüsse [mm] 83 mm Durchmesser (Motor) 32 mm Gewicht ca. 390 g Werkstoff Gehäuse Edelstahl 1.4404 (316L), Epoxidharzklebstoff Werkstoff Fluidanschlüsse Edelstahl 1.4404 (316L)

  • Seite 10: Technische Daten Des Antriebes

    1 Allgemeine Information Betriebsanleitung mzr-7265 Technische Daten des Antriebes Die Mikrozahnringpumpen besitzen als Antrieb einen elektronisch kommutierten, bürstenlosen Motor mit integrierter Steuerung. Die Steuerung enthält einen 16-Bit Mikrocontroller und die Leistungselektronik. Über die Steuerung kann sowohl die Drehzahl als auch die Position des Motors geregelt werden.
  • Seite 11 1 Allgemeine Information Betriebsanleitung mzr-7265 Litze Bedeutung blau rosa +24 V braun Analog Eingang weiß Fehlerausgang grau Analog GND gelb RS-232 RXD grün RS-232 TXD digitaler Eingang Tabelle 3 Anschlussbelegung des Antriebes Anschlusspins Funktion Stecker / Buchse Analog Eingang +24 V...
  • Seite 12 1 Allgemeine Information Betriebsanleitung mzr-7265 Bild 3 Pinbelegung des Anschlusssteckers Belegung Wert 24 V DC (6,5 - 30) 24 V DC (6,5 -- - 30) = 0 … 10 VDC; nsoll > 10 V DC - max. U , Drehzahlsollwert nicht definiert <...

  • Seite 13: Sicherheitshinweise

    2 Sicherheitshinweise Betriebsanleitung mzr-7265 Sicherheitshinweise Es sind nicht nur die unter diesem Hauptpunkt Sicherheitshinweise aufgeführten, allgemeinen Hinweise zu beachten, sondern auch die unter den anderen Hauptpunkten eingeführten, speziellen Sicherheitshinweise. Kennzeichnung von Hinweisen in der Betriebsanleitung Die in dieser Betriebsanleitung enthaltenen Sicherheitshinweise, die bei Nichtbeachtung Gefährdung für Personen hervorrufen können, sind...

  • Seite 14: Sicherheitshinweise Für Den Betreiber

    Vor der Inbetriebnahme sind die im Kapitel 7 aufgeführten Punkte zu beachten. Demontieren Sie die Mikrozahnringpumpe im Fehlerfall nicht, sondern setzen Achtung Sie sich mit einem Servicemitarbeiter von HNP Mikrosysteme in Verbindung, der Ihnen weiterhelfen wird. Eigenmächtiger Umbau und Ersatzteilherstellung Umbau oder Veränderungen der Mikrozahnringpumpe sind nur nach Absprache mit dem Hersteller zulässig.

  • Seite 15: Unzulässige Betriebsweisen

    2 Sicherheitshinweise Betriebsanleitung mzr-7265 autorisiertes Zubehör dienen der Sicherheit. Die Verwendung anderer Teile hebt die Haftung für die daraus entstehenden Folgen auf. Unzulässige Betriebsweisen Die Betriebssicherheit der gelieferten Mikrozahnringpumpe ist nur bei bestimmungsgemäßer Verwendung entsprechend Kapitel 1 der Betriebsanleitung gewährleistet. Die in der Betriebsanleitung angegebenen Grenzwerte dürfen auf keinen Fall überschritten werden.

  • Seite 16: Transport Und Zwischenlagerung

    Auslieferung in einwandfreiem Zustand befindet. Nach Erhalt der Ware müssen die Pumpen unverzüglich auf Transportschäden kontrolliert werden. Werden Beschädigungen festgestellt, ist dies dem verantwortlichen Spediteur, dem Vertragshändler oder HNP Mikrosysteme als Hersteller zu melden. Zwischenlagern Bei Einlagerung der Pumpe sind folgende Punkte zu beachten: −...

  • Seite 17: Beschreibung Der Mikrozahnringpumpe

    4 Beschreibung der Mikrozahnringpumpe Betriebsanleitung mzr-7265 Beschreibung der Mikrozahnringpumpe Prinzip der Mikrozahnringpumpe Mikrozahnringpumpen sind Verdrängerpumpen und besitzen einen außenverzahnten Innenrotor sowie einen innenverzahnten Außenrotor, die exzentrisch zueinander gelagert sind (siehe Bild 4). Beide Rotoren befinden sich mit ihrer zykloidenförmigen Verzahnung im kämmenden Eingriff und bilden während der Rotation zu jedem Zeitpunkt ein System von mehreren...
  • Seite 18 4 Beschreibung der Mikrozahnringpumpe Betriebsanleitung mzr-7265 Beispiel: Die Pumpe mzr-7265 fördert mit ihrem Verdrängungsvolumen von 48 µl bei 3000 U/min und einem volumetrischen Wirkungsgrad von 100 % nach obiger Formel die Fördermenge 144 ml/min. Die Tabelle zeigt die η Fördervolumina in Abhängigkeit von der Drehzahl ( = 100%).

  • Seite 19: Aufbau

    4 Beschreibung der Mikrozahnringpumpe Betriebsanleitung mzr-7265 Aufbau Die Mikrozahnringpumpe besteht aus dem Mikrozahnringpumpenkopf, dem Motor sowie dem Anschlusskabel mit Anschlussstecker. Werkstoffe und Medien Medienberührte Teile Werkstoffe Gehäuse Edelstahl 1.4404 (316L), Epoxidharzklebstoff Fluidanschlüsse Edelstahl 1.4404 (316L) Rotoren Hartmetall (WC-Ni) Welle Hartmetall (WC-Ni)

  • Seite 20: Optionale Ergänzungsmodule

    5 Optionale Ergänzungsmodule Betriebsanleitung mzr-7265 Optionale Ergänzungsmodule Die Funktionalität der Mikrozahnringpumpe der magnetisch hermetische Baureihe kann durch Ergänzungsmodule erweitert werden. Die Module tragen den erhöhten Anforderungen spezieller Anwendungen Rechnung, die durch die standardmäßige Ausführung der Pumpe nicht abgedeckt werden können.

  • Seite 21: Bypassmodul (Option)

    5 Optionale Ergänzungsmodule Betriebsanleitung mzr-7265 Bypassmodul (Option) Mit dem Bypassmodul für Niedrigstmengenförderung können konstante Volumenströme bis in den Nanoliterbereich realisiert werden. Die Technologie basiert auf der Aufteilung eines durch eine Mikrozahnringpumpe generierten Volumenstromes entsprechend dem Verhältnis der fluidischen Widerstände von zwei definierten Kapillaren.

  • Seite 22: Funktionsweise

    5 Optionale Ergänzungsmodule Betriebsanleitung mzr-7265 mzr-4622 Hauptstromkapillare Bypassblock Edelstahl 316L /PEEK ID: 0,25…0,5 mm mit Pumpenaufnahme, Länge: 80…300 mm Befestigung 4 x M3 ( 22 mm) Nebenstromkapillare Sauganschluss für Pumpe ID: 0,064…0,25 mm Länge: 80…500 mm Rückführung zum Tank Dosierstrom, kundenspezifisch ab 1 µl/h aufwärts...

  • Seite 23: Aufbau / Installation

    6 Aufbau / Installation Betriebsanleitung mzr-7265 Aufbau / Installation Überprüfung vor Erstaufbau Führen Sie zuerst eine Sichtkontrolle an der gelieferten Pumpe auf Transportschäden durch (siehe Kapitel 3). Prüfen Sie dann nach folgenden Gesichtspunkten, ob der richtige Pumpentyp verfügbar ist: − Korrosionsverhalten des Mediums −...

  • Seite 24: Filtereinsatz Und Auswahl

    Mediums. Falls bei erhöhten Medienviskositäten kein geeigneter Filter erhältlich ist, ist die Wahl eines gröberen Filters möglich. Dies sollte in Absprache mit HNP Mikrosysteme erfolgen. Dabei gilt immer: Ein grober Filter ist immer noch besser als gar kein Filter. Eine weitere Möglichkeit ist der Einsatz von vorgefilterten Medien.

  • Seite 25: Montageanleitung Fluidschläuche Und Zubehör

    Strömungsrichtung einzuhalten. Wollen Sie die Pumpe im reversierenden Betrieb einsetzen, nehmen Sie bitte Kontakt zu einem Applikationsberater von HNP Mikrosysteme auf, da dies nicht in jedem Anwendungsfall möglich ist. Die Saugleitung sollte möglichst kurz gehalten werden und einen möglichst großen Innendurchmesser besitzen, um ein sicheres Ansaugen...

  • Seite 26: Elektrischer Anschluss Der Mikrozahnringpumpe

    6 Aufbau / Installation Betriebsanleitung mzr-7265 Elektrischer Anschluss der Mikrozahnringpumpe Zum Betrieb wird zusätzlich eine Gleichspannungsquelle mit 24 V benötigt. Die Strombelastbarkeit der Spannungsquelle sollte bei den Pumpen mzr-2505, mzr-2905 und mzr-4605 mindestens 3 A betragen und bei der Pumpen mzr-6305 und mzr-7205 mindestens 5 A.
  • Seite 27 6 Aufbau / Installation Betriebsanleitung mzr-7265 serial alternative interface power supply of PC 24 V DC RS-232 Power In RS-232 Power In 24 VDC 24 VDC Term inal Box S-G05 Term inal Box S-G05 HNP M ikrosystem e Gm bH...

  • Seite 28: Inbetriebnahme Über Internes Potentiometer

    6 Aufbau / Installation Betriebsanleitung mzr-7265 − Werkzeug: Schraubendreher: Klinge 2,5 x 0,4 mm − Mit dem Schraubendreher über den seitlichen Schlitz die Federklemme öffnen. − Kabel in Kabelöffnung legen (Kabel ist mit und ohne Aderendhülse verwendbar) − Schraubendreher entfernen...

  • Seite 29: Inbetriebnahme Über Externes Spannungssignal 0- 10 V

    6 Aufbau / Installation Betriebsanleitung mzr-7265 Hinweise: − Mit dem Potentiometer kann die Drehzahl der Mikrozahnringpumpe eingestellt werden, ohne dass die serielle Schnittstelle angeschlossen sein muss. − Bei einem Fehler z.B. durch Überstrom im Motor erlischt die grüne Status-Leuchtdiode der Terminal Box S-G05 und leuchtet rot.
  • Seite 30 6 Aufbau / Installation Betriebsanleitung mzr-7265 Schließen Sie eine Versorgungsspannung von 24 VDC an die Anschlussbuchse J1 oder den Hohlstecker an. Achten Sie beim Anschluss der Gleichspannung auf die richtige Polarität, da ansonsten die Elektronik zerstört wird. Die Eingangsschaltung am Analogeingang ist als Differenzverstärker ausgeführt.

  • Seite 31: Inbetriebnahme Über Externes Stromsignal 0(4)-20 Ma

    6 Aufbau / Installation Betriebsanleitung mzr-7265 6.5.3 Inbetriebnahme über externes Stromsignal 0(4)-20 mA Schließen Sie ggf. den Antrieb mit den acht farbigen Litzen an die Terminal Box S-G05 an. Die Farben der zugehörigen Litzenanschlüsse sind in Tabelle 10 ersichtlich. Drehen Sie das Potentiometer in die Nullstellung durch Drehen im Uhrzeigersinn in den rechten Anschlag.

  • Seite 32: Inbetriebnahme Über Externes Potentiometer

    6 Aufbau / Installation Betriebsanleitung mzr-7265 Hinweise: − Für den Betrieb mit Normsignal 4…20 mA ist ein unteres Totband (Offset) von ca. 2,1 V einzustellen. Zur Programmierung ist die Software » Motion Manager « zu installieren und die Pumpe über die Schnittstelle RS-232 in Betrieb zu nehmen.
  • Seite 33 6 Aufbau / Installation Betriebsanleitung mzr-7265 Schließen Sie eine Versorgungsspannung von 24 VDC an die Anschlussbuchse J1 oder den Hohlstecker an. Achten Sie beim Anschluss der Gleichspannung auf die richtige Polarität, da ansonsten die Elektronik zerstört wird. Stellen Sie die Medienversorgung der Pumpe sicher, um einen Trockenlauf zu verhindern.

  • Seite 34: Inbetriebnahme Über Rs-232 Schnittstelle

    6 Aufbau / Installation Betriebsanleitung mzr-7265 6.5.5 Inbetriebnahme über RS-232 Schnittstelle Schließen Sie ggf. den Antrieb mit den acht farbigen Litzen an die Terminal Box S-G05 an. Die Farben der zugehörigen Litzenanschlüsse sind in Tabelle 10 ersichtlich. Drehen Sie das Potentiometer in die Nullstellung durch Drehen im Uhrzeigersinn in den rechten Anschlag, damit die Mikrozahnringpumpe nicht unkontrolliert anläuft.

  • Seite 35: Inbetriebnahme Im Netzwerkmodus (Befehl Net1)

    6 Aufbau / Installation Betriebsanleitung mzr-7265 Hinweise: − Bei einem Fehler z.B. durch Überstrom im Motor erlischt die grüne Status-Leuchtdiode der Terminal Box S-G05 und leuchtet rot. 6.5.6 Inbetriebnahme im Netzwerkmodus (Befehl NET1) Die Mikrozahnringpumpen werden alle mit der Knoten-Nummer 0 ausgeliefert.

  • Seite 36: Inbetriebnahme Mit Multiplexerplatine

    6 Aufbau / Installation Betriebsanleitung mzr-7265 Schließen Sie eine Versorgungsspannung von 24 VDC an die Anschlussbuchse J1 oder den Hohlstecker an. (24 V = »+«; GND = »-«). Achten Sie beim Anschluss der Gleichspannung auf die richtige Polarität, da ansonsten die Elektronik zerstört wird.
  • Seite 37 6 Aufbau / Installation Betriebsanleitung mzr-7265 externe Gleichspannung 24 V DC / 5 A – Multiplexerplatine 1 Multiplexerplatine 2,... serielle Schnittstelle serielle zu weiteren Schnittstelle Pumpen des PC Pumpe 1 Bild 15 Anschluss mehrerer Mikrozahnringpumpen mit Multiplexerplatinen an einen PC Verbinden Sie jede einzelne Multiplexerplatinen mit einer Gleichspannung von 24 V.

  • Seite 38: Inbetriebnahme / Außerbetriebnahme

    Medienreste lösen können. Je nach Anwendung kann die Spülflüssigkeit bspw. Wasser, Isopropanol (Isopropylalkohol) etc. sein. Im Zweifelsfall erfragen Sie eine geeignete Spülflüssigkeit beim Medienlieferanten oder in Absprache mit HNP Mikrosysteme. Technische Änderungen ohne Vorankündigung vorbehalten Ausgabe: Juni 2019...
  • Seite 39 7 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-7265 Spülzyklus Auswahl Spülflüssigkeit (SF) Ist SF nein geeig- siehe Tabelle 12 Auswahl Spülflüssigkeit net? Ist Pumpe nein siehe Tabelle 13 Beständigkeit der Dichtungswerkstoffe beständig siehe Tabelle 12 Auswahl Spülflüssigkeit Pumpe spülen Pumpe entleeren Spülzyklus...
  • Seite 40 7 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-7265 Mediengruppe Spüldauer gegen Mögliches Spülmedium Druck [min] Öle, Fette, Weichmacher 15-20 min Isopropanol, Ethanol, Aceton, Waschbenzin Lösungsmittel (polare + unpolare) 5-10 min Isopropanol, Ethanol Andere organische Medien, 10-15 min Isopropanol, Ethanol  Kälte- und Kühlmittel...

  • Seite 41: Außerbetriebnahme

    7 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-7265 Wellendichtung O-Ringwerkstoffe PTFE (Teflon ® UHMWPE EPDM FFKM ® Spülflüssigkeit graphitverstärkt (Viton Aceton Benzol Benzylalkohol Butanol Dimethylsulfoxid (DMSO) Ethanol Isopropanol Methanol Methylethylketon (MEK) Toluol Wasser Xylol Waschbenzin Öl / Feinmechanik-Öl Legende: 0 ... gut beständig 1 ...
  • Seite 42 7 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-7265 Versuchs- /Betriebsende Spülzyklus Pumpe entleeren Auswahl Spülflüssigkeit (SF) Spülzyklus Festlegung Konservierungs- mittel (KM) Muss die Ist SF nein Pumpe nein siehe Tabelle 12 geeig- gespült net? werden? Ist Pumpe nein siehe Tabelle 13 beständig Förderung von...

  • Seite 43: Konservierung

    7 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-7265 7.4.1 Konservierung Wird die Mikrozahnringpumpe in unregelmäßigen Zeitabständen betrieben oder aus anderen Gründen für längere Zeit außer Betrieb genommen, so muss die Pumpe nach Benutzung und Reinigung (vergleiche Kapitel 7.3) einer konservierenden Behandlung mit einem geeigneten Konservierungsmedium unterzogen werden.

  • Seite 44: Ausbau Aus Dem System

    7 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-7265 Medien Isopropanol Lösungsmittel für organische Verbindungen, kosmetische Zwecke, ätherische Öle, Wachse und Ester, Frostschutzmittel, Desinfektionsmittel Aceton Lösungsmittel für viele organische Verbindungen, unbegrenzt löslich in Wasser, löst natürliche und synthetische Harze, Fette, Öle, gebräuchliche Weichmacher Ethanol Lösungsmittel für organische Verbindungen, Fette, Öle und...

  • Seite 45: Maßnahmen Zur Problembehebung

    7 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-7265 Maßnahmen zur Problembehebung Sollte die Pumpe einmal stehen bleiben oder nicht anlaufen, gehen Sie bitte wie folgt vor: − Versuchen Sie, die Mikrozahnringpumpe durch abwechselndes Vor- und Zurückdrehen mit Hilfe des Potentiometers, des analogen Sollwertes oder des Steuerungsprogramms freizubekommen.

  • Seite 46: Software »Mzr-Pumpensteuerung

    Die aktuelle Version steht als Installationsdatei in Deutsch und Englisch zur Verfügung. Das Programm »mzr-Pumpensteuerung« befindet sich nach erfolgter Installation im Startmenü unter »Programme - HNP Mikrosysteme«. Nach dem Programmstart ist zunächst der anzusteuernde Pumpentyp »mzr­7265« sowie die Encoderauflösung und Getriebeuntersetzung einzustellen.
  • Seite 47 8 Software »mzr-Pumpensteuerung« Betriebsanleitung mzr-7265 Menge Sollwert Förderung Sollwert Kalibrierf aktor Menge Istwert Förderung Istwert In der Praxis hat der Kalibrierfaktor aufgrund der hohen Genauigkeit des Pumpsystems einen Wert knapp über 1. Bild 19 Eingabefenster in der Betriebsart Dosierung Bild 20 Eingabefenster in der Betriebsart Förderung...

  • Seite 48: Software »Motion Manager« (Option)

    9 Software »Motion Manager« (Option) Betriebsanleitung mzr-7265 Software »Motion Manager« (Option) Das Programm »Motion Manager« vereinfacht die Bedienung und Konfiguration des Antriebes wesentlich und bietet zudem eine grafische Analysemöglichkeit der Betriebsdaten. Es wird auf der CD in der Betriebsanleitung ausgeliefert. Für die Installation benötigen Sie einen PC mit Windows 7 ®...
  • Seite 49 Beschreibung SOR0 Solldrehzahl über Schnittstelle RS-232 einstellen V1000 Pumpe mit dem Wert 1000 U/min drehen (für die mzr-7265 mit Verdrängungsvolumen 48 µl ergibt sich der Volumenstrom zu 48 ml/min) Stillstand Pumpe (Drehzahl 0 U/min) V6000 Pumpe mit 6000 U/min drehen (Volumenstrom mzr­7265 = 288 ml/min)

  • Seite 50: Programmierung Der Steuerung

    9 Software »Motion Manager« (Option) Betriebsanleitung mzr-7265 Programmierung der Steuerung Die Steuerung S-ND der Mikrozahnringpumpe lässt sich vom Benutzer an spezifische Anwendungen mit einer einfachen Programmiersprache anpassen. Die Programmdateien liegen im ASCII-Code vor und haben standardmäßig die Dateiendung »mcl« (motion controller language). Programmieren lassen sich verschiedene Parameter des Antriebs wie z.B.
  • Seite 51 9 Software »Motion Manager« (Option) Betriebsanleitung mzr-7265 Über das Dateiauswahlfenster kann die benötigte mcl-Datei ausgewählt und aufgerufen werden. Bild 23 Dateiauswahlfenster Über Menüpunkt Terminal - Datei übertragen wird die mcl-Datei zum Antrieb übertragen. Bild 24 Übertragung der mcl-Datei als Parameterdatei Ausgabe: Juni 2019 Technische Änderungen ohne Vorankündigung vorbehalten...
  • Seite 52 9 Software »Motion Manager« (Option) Betriebsanleitung mzr-7265 Die Abfrage, die mcl-Datei in den »Motion-Controller« zu übertragen, ist mit der Schaltfläche »Ja« zu beantworten. Bild 25 Bestätigung der Übertragung Um die Daten für die Konfiguration und den Programmablauf im EEPROM zu speichern ist das Dialogfenster (siehe Bild 26) mit »Ja«...

  • Seite 53: Zubehör

    Komponenten liegen umfangreiche Erfahrungen vor. Gerne beraten wir Sie bei der Auswahl von passendem Zubehör. Haftungsausschluss Die HNP Mikrosysteme GmbH haftet nicht für Schäden, die ihre Ursache in der Nichtbeachtung dieser Betriebsanleitung haben. Der Anwender ist für die Einhaltung aller geltenden Gesetze, Regeln, Vorschriften usw.

  • Seite 54: Eu-Richtlinien

    12 EU-Richtlinien Betriebsanleitung mzr-7265 EU-Richtlinien Als Richtlinie bzw. EU-Richtlinie bezeichnet man einen Rechtsakt der Europäischen Gemeinschaft, der an die Mitgliedstaaten gerichtet ist und diese zur Verwirklichung eines bestimmten Ziels verpflichtet. Folgende Richtlinien sind für den Anwender der Mikrozahnringpumpen von Bedeutung: Niederspannungsrichtlinie (2014/35/EU) Die Niederspannungsrichtlinie ist für die in dieser Betriebsanleitung...

  • Seite 55: Elektromagnetische Verträglichkeit (Emv)

    12 EU-Richtlinien Betriebsanleitung mzr-7265 REACH-VERORDNUNG (EU) Nr. 1907/2006 Die HNP Mikrosysteme ist kein Hersteller oder Importeur von chemischen Stoffen, die nach einer Registrierungspflicht unterliegen, sondern im Sinne der Verordnung, ein nachgeschalteter Anwender. Als nachgeschalteter Anwender führen wir die notwendige Kommunikation mit unseren Vorlieferanten um die Weiterbelieferung mit den für uns notwendigen Komponenten sicherzustellen.

  • Seite 56: Angaben Für Den Bestimmungsgemäßen Betrieb

    12 EU-Richtlinien Betriebsanleitung mzr-7265 12.1.2 Angaben für den bestimmungsgemäßen Betrieb Für die Mikrozahnringpumpen ist folgendes zu beachten: Voraussetzungen für den bestimmungsgemäßen Betrieb ist der Betrieb entsprechend den technischen Daten und der Bedienungsanleitung. Einschränkungen Sollen die Mikrozahnringpumpen im Wohnbereich, im Geschäfts- oder Gewerbebereich oder in einem Kleinbetrieb verwendet werden, dann ist durch geeignete Maßnahmen sicher zustellen, dass die Störaussendung unterhalb der...

  • Seite 57: Konformitätserklärungen

    13 Konformitätserklärungen Betriebsanleitung mzr-7265 Konformitätserklärungen Die gelieferte Mikrozahnringpumpe fällt in den Anwendungsbereich folgender EU-Richtlinien: − EU-Maschinenrichtlinie (2006/42/EU) − EMV-Richtlinie (2014/30/EU) Die Konformitätserklärungen für die Mikrozahnringpumpe können Sie ebenfalls separat bei uns anfordern. Ausgabe: Juni 2019 Technische Änderungen ohne Vorankündigung vorbehalten.
  • Seite 59 Diese Erklärung ist keine Zusicherung von Eigenschaften im Sinne der Produkthaftung. Die Sicherheitshinweise der Produktdokumentation sind zu beachten. Herr Lutz Nowotka, HNP Mikrosysteme GmbH, Bleicherufer 25, D-19053 Schwerin ist bevollmächtigt, die technischen Unterlagen zusammenzustellen. Datum: 01. September 2016 Unterschrift Hersteller: Dr.
  • Seite 61 (im Sinne der EMV-Richtlinie 2014/30/EU) Hiermit erklären wir, dass die nachfolgenden Mikrozahnringpumpe der Magnetisch hermetische Baureihe mzr-7265 zum Einbau in eine andere Maschine bestimmt ist und dass die Inbetriebnahme untersagt ist, bis festgestellt wurde, dass die Maschine, in die diese Mikrozahnringpumpe eingebaut werden soll, den Bestimmungen der EU- Richtlinien bezüglich Sicherheits- und Gesundheitsanforderungen entspricht.

  • Seite 63: Störungen, Ursachen Und Beseitigung

    14 Störungen, Ursachen und Beseitigung Betriebsanleitung mzr-7265 Störungen, Ursachen und Beseitigung Störung Ursache Beseitigung 1 Pumpe arbeitet nicht Keine Versorgungsspannung Überprüfen der Versorgungsspannung 2 Pumpe fördert nicht Kein Dosiermedium im Vorlagebehälter Füllen des Vorlagebehälter Luft oder Gas in der Pumpe Pumpe kann nicht im trockenen Zustand gegen den Systemdruck fördern.
  • Seite 64 14 Störungen, Ursachen und Beseitigung Betriebsanleitung mzr-7265 Störung Ursache Beseitigung 5 Pumpe fördert nicht, ist aber mit Fehleranzeige leuchtet (Fehler-LED auf der Überprüfen des Motor Fehlerstatus mit der Medium gefüllt Leiterplatte leuchtet schwächer, Software Motion Manager. Versuchen Sie die Fehlerausgang an der Motorsteuerung Pumpe freizubekommen, indem die Pumpe für...
  • Seite 65 14 Störungen, Ursachen und Beseitigung Betriebsanleitung mzr-7265 Störung Ursache Beseitigung 11 Leckage der Pumpe Dichtung ist nicht in Ordnung Rücksendung der Pumpe an den Hersteller 12 Leckage aus Kupplungsbaugruppe Wellendichtung defekt Rücksendung der Pumpe an den Hersteller, Wellendichtung austauschen lassen...

  • Seite 66: Instandhaltung Und Gewährleistung

    Komponenten« nicht bzw. nicht vollständig oder unsachgemäß ausgefüllt wird, kann die Instandhaltung unterbleiben. Für entstandene Personen- oder Sachschäden haftet der Anwender der Mikrozahnringpumpe. Zur Instandhaltung senden Sie Ihre Mikrozahnringpumpe an HNP Mikrosysteme. Die Adresse finden Sie auf dem Deckblatt der Betriebsanleitung. 15.2 Gewährleistung Mikrozahnringpumpen unterliegen vor der Auslieferung einer sorgfältigen...

  • Seite 67: Instandsetzung/Reparatur

    Spülflüssigkeit (vergleiche Kapitel 7.3) verbessern ebenfalls das Verschleißverhalten. Rotoren und Lager sind Verschleißteile und werden von HNP Mikrosysteme GmbH in Abhängigkeit ihres Verschleißgrades bei der Wartung ausgetauscht. Wird bei Wartungsarbeiten der Pumpenkopf demontiert, müssen bei Wiedermontage sämtliche Dichtungen und O - Ringe ersetzt werden, da sonst eine absolute Leckagesicherheit nicht gegeben ist.

  • Seite 68: Ansprechpartner

    16 Ansprechpartner Betriebsanleitung mzr-7265 Ansprechpartner Applikationsentwicklung, -beratung, Service und Zubehör Herr Dipl.-Ing. (FH) Sven Reimann Telefon +49| (0) 385|52190-349 Wartung und Instandsetzung Herr Dipl.-Ing. (FH) Steffen Edler Telefon +49| (0) 385|52190-307 Antriebstechnik und Steuerung Herr Dipl.-Ing. Lutz Nowotka Telefon +49| (0) 385|52190-346 Technische Änderungen ohne Vorankündigung vorbehalten...

  • Seite 69: Rechtsinformationen

    17 Rechtsinformationen Betriebsanleitung mzr-7265 Rechtsinformationen Marken ® ist eine eingetragene deutsche Marke der HNP Mikrosysteme GmbH. MoDoS ® ist eine eingetragene deutsche Marke der HNP Mikrosysteme GmbH. µ-Clamp ® ist eine eingetragene deutsche Marke der HNP Mikrosysteme GmbH. HNPM ist eine eingetragene deutsche Marke der HNP Mikrosysteme GmbH.

  • Seite 70: Sicherheitsinformationen Für Die Rücksendung Von Gebrauchten Mikrozahnringpumpen Und Fluidikkomponenten

    18 Sicherheitsinformationen für die Rücksendung von gebrauchten Mikrozahnringpumpen und Fluidikkomponenten Betriebsanleitung mzr-7265 Sicherheitsinformationen für die Rücksendung von gebrauchten Mikrozahnringpumpen und Fluidikkomponenten 18.1 Allgemeine Information Der Unternehmer (Betreiber) trägt die Verantwortung für die Gesundheit und Sicherheit seiner Arbeitnehmer. Sie erstreckt sich auch auf das Fremdpersonal, das bei Reparatur und/oder Wartung der Mikrozahnringpumpe und Komponenten mit diesen in Berührung kommt.
  • Seite 71 19 Erklärung über die Medienberührung von Mikrozahnringpumpe und Komponenten Betriebsanleitung mzr-7265 Erklärung über die Medienberührung von Mikrozahnringpumpe und Komponenten Art der Geräte Pumpentyp/Artikel: Serien-Nr.: Betriebsstunden/Laufzeit: Grund für die Einsendung: Medienberührung Die Mikrozahnringpumpe war medienberührt mit: und ist gereinigt worden mit:...

  • Seite 72: Anhang

    20 Anhang Betriebsanleitung mzr-7265 Anhang − Zeichnung Technische Änderungen ohne Vorankündigung vorbehalten Ausgabe: Juni 2019...
  • Seite 73 20 Anhang Betriebsanleitung mzr-7265 Bild 27 Datenblatt mzr-7265 Ausgabe: Juni 2019 Technische Änderungen ohne Vorankündigung vorbehalten...
