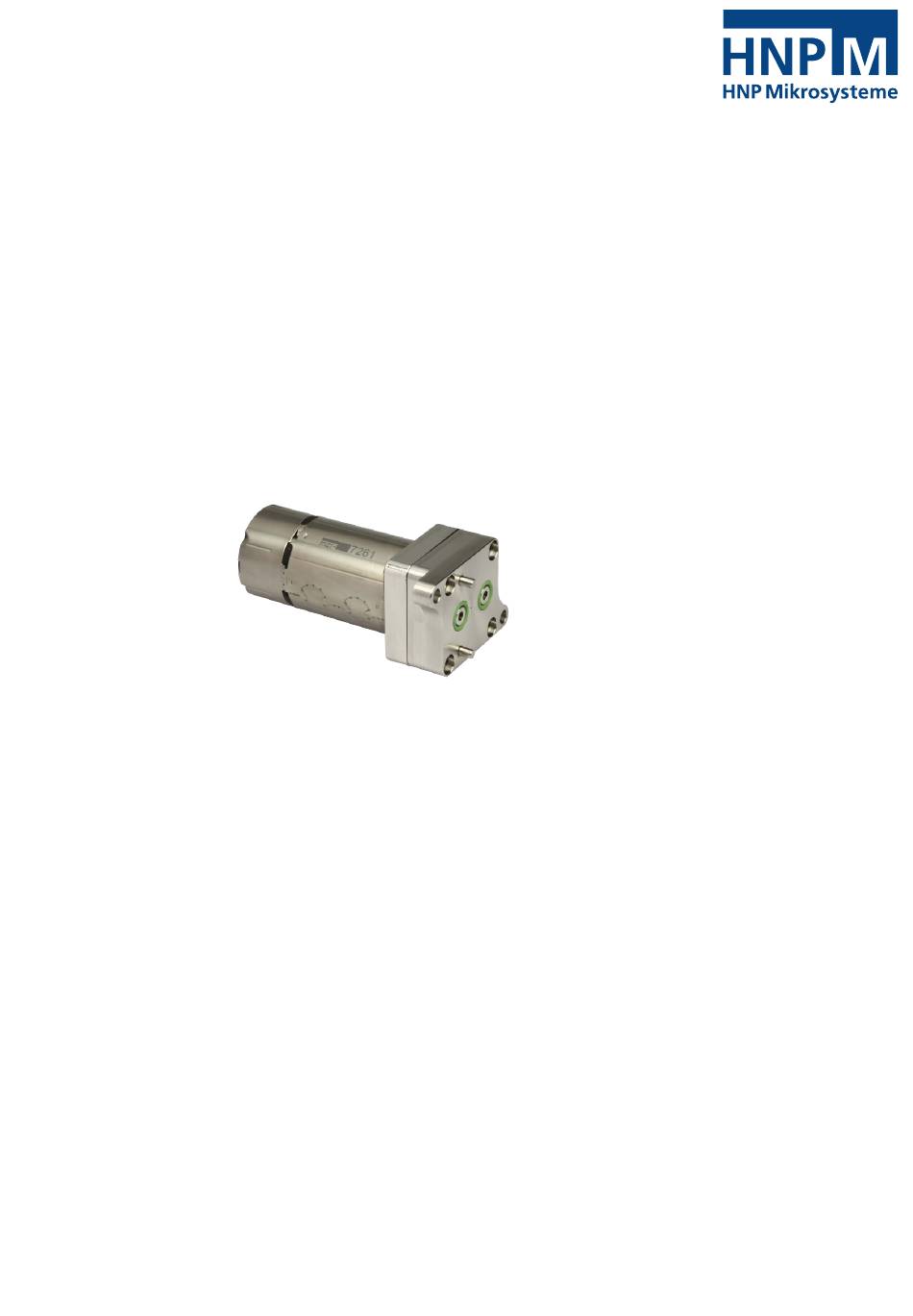

- Seite 1 Betriebsanleitung für Mikrozahnringpumpe mzr-7261 HNP Mikrosysteme GmbH Bleicherufer 25 D-19053 Schwerin Telefon: 0385/52190-301 Telefax: 0385/52190-333 E-mail: info@hnp-mikrosysteme.de http://www.hnp-mikrosysteme.de Ausgabe: Mai 2016...
- Seite 2 HNP Mikrosysteme GmbH Bleicherufer 25 D-193053 Schwerin Alle Rechte, auch die der Übersetzung, vorbehalten. Ohne vorherige ausdrückliche schriftliche Genehmigung der HNP Mikrosysteme GmbH darf kein Abschnitt dieser Betriebsanleitung vervielfältigt, reproduziert oder verarbeitet werden. Diese Bedienungsanleitung wurde mit Sorgfalt erstellt. HNP Mikrosysteme übernimmt jedoch für eventuelle Irrtümer in dieser Bedienungsanleitung und...
-
Seite 3: Inhaltsverzeichnis
Inhalt Betriebsanleitung mzr-7261 Inhalt Allgemeine Information Verwendungszweck Angaben über das Erzeugnis Abmessungen Pumpenkennlinien Technische Daten der Mikrozahnringpumpen Technische Daten des Antriebes Sicherheitshinweise Kennzeichnung von Hinweisen in der Betriebsanleitung Personalqualifikation und -schulung Sicherheitsbewusstes Arbeiten Sicherheitshinweise für den Betreiber Sicherheitshinweise für Wartungs-, Inspektions- und Montagearbeiten Eigenmächtiger Umbau und Ersatzteilherstellung... - Seite 4 Inhalt Betriebsanleitung mzr-7261 7.4.1 Konservierung 7.4.2 Ausbau aus dem System Maßnahmen zur Problembehebung Rücksendung der Mikrozahnringpumpe Zubehör Haftungsausschluss EG-Richtlinien 10.1 Elektromagnetische Verträglichkeit (EMV) 10.1.1 EMV-Richtlinie und Normen 10.1.2 Angaben für den bestimmungsgemäßen Betrieb Konformitätserklärungen Störungen, Ursachen und Beseitigung Instandhaltung und Gewährleistung 13.1...
-
Seite 5: Allgemeine Information
Zweck. Bei Anwendung der Produkte sind die gültigen technischen Normen und Richtlinien zu beachten. Sollten Sie weitere, über diese Betriebsanleitung hinausgehende Informationen benötigen, setzen Sie sich bitte mit HNP Mikrosysteme in Verbindung. Ausgabe: Mai 2016 Technische Änderungen ohne Vorankündigung vorbehalten... -
Seite 6: Angaben Über Das Erzeugnis
1 Allgemeine Information Betriebsanleitung mzr-7261 Angaben über das Erzeugnis Die vorliegende Betriebsanleitung gilt für die Mikrozahnringpumpe des Typs mzr7261 hergestellt von der HNP Mikrosysteme GmbH, Bleicherufer 25, 19053 Schwerin, Deutschland. Auf dem Deckblatt der Betriebsanleitung ist der Ausgabestand zu ersehen. Abmessungen Die Pumpe mzr7261 ist mit einem Flanschanschluss lieferbar Bild 1. -
Seite 7: Pumpenkennlinien
1 Allgemeine Information Betriebsanleitung mzr-7261 Pumpenkennlinien Medium Wasser Medium Öl Medium Öl Medium Wasser Viskosität 16 mPas Viskosität 1 mPas Drehzahl n [U/min] Drehzahl n [U/min] 6000 6000 5000 5000 4000 4000 3000 3000 2000 2000 1000 1000 Differenzdruck p [bar]... -
Seite 8: Technische Daten Der Mikrozahnringpumpen
1 Allgemeine Information Betriebsanleitung mzr-7261 Technische Daten der Mikrozahnringpumpen mzr-7261 Konstruktive Merkmale Verdrängungsvolumen [µl] 48 µl Gehäuselänge ohne Fluidanschlüsse [mm] 80 mm Durchmesser 32 mm Gewicht 390 g Leervolumen ? µl Werkstoff Gehäuse Edelstahl 1.4404 (316L), Epoxidharzklebstoff Werkstoff Fluidanschlüsse Edelstahl 1.4404 (316L) -
Seite 9: Technische Daten Des Antriebes
1 Allgemeine Information Betriebsanleitung mzr-7261 Technische Daten des Antriebes Die Mikrozahnringpumpe mzr7261 besitzt als Antrieb einen BLDC- Spaltrohrmotor mit integriertem Drehzahlregler. Dieser besitzt eine hohe Dynamik und eignet sich für den kontinuierlichen Förderbetrieb der Mikrozahnringpumpe. Abmessungen Durchmesser Motorgehäuse0 32 mm Länge Motorgehäuse... - Seite 10 1 Allgemeine Information Betriebsanleitung mzr-7261 Bild 3 Pinbelegung des Anschlusssteckers Belegung Wert 24 V DC (6,5 - 30) 24 V DC (6,5 – 30) = 0 … 10 VDC; nsoll > 10 V DC - max. U , Drehzahlsollwert nicht definiert <...
-
Seite 11: Sicherheitshinweise
2 Sicherheitshinweise Betriebsanleitung mzr-7261 Sicherheitshinweise Es sind nicht nur die unter diesem Hauptpunkt Sicherheitshinweise aufgeführten, allgemeinen Hinweise zu beachten, sondern auch die unter den anderen Hauptpunkten eingeführten, speziellen Sicherheitshinweise. Kennzeichnung von Hinweisen in der Betriebsanleitung Die in dieser Betriebsanleitung enthaltenen Sicherheitshinweise, die bei Nichtbeachtung Gefährdung für Personen hervorrufen können, sind... -
Seite 12: Sicherheitshinweise Für Den Betreiber
Vor der Inbetriebnahme sind die im Kapitel 7 aufgeführten Punkte zu beachten. Demontieren Sie die Mikrozahnringpumpe im Fehlerfall nicht, sondern setzen Achtung Sie sich mit einem Servicemitarbeiter von HNP Mikrosysteme in Verbindung, der Ihnen weiterhelfen wird. Technische Änderungen ohne Vorankündigung vorbehalten Ausgabe: Mai 2016... -
Seite 13: Eigenmächtiger Umbau Und Ersatzteilherstellung
2 Sicherheitshinweise Betriebsanleitung mzr-7261 Eigenmächtiger Umbau und Ersatzteilherstellung Umbau oder Veränderungen der Mikrozahnringpumpe sind nur nach Absprache mit dem Hersteller zulässig. Originalersatzteile und vom Hersteller autorisiertes Zubehör dienen der Sicherheit. Die Verwendung anderer Teile hebt die Haftung für die daraus entstehenden Folgen auf. -
Seite 14: Transport Und Zwischenlagerung
Auslieferung in einwandfreiem Zustand befindet. Nach Erhalt der Ware müssen die Pumpen unverzüglich auf Transportschäden kontrolliert werden. Werden Beschädigungen festgestellt, ist dies dem verantwortlichen Spediteur, dem Vertragshändler oder HNP Mikrosysteme als Hersteller zu melden. Zwischenlagern Bei Einlagerung der Pumpe sind folgende Punkte zu beachten: −... -
Seite 15: Beschreibung Der Mikrozahnringpumpe
4 Beschreibung der Mikrozahnringpumpe Betriebsanleitung mzr-7261 Beschreibung der Mikrozahnringpumpe Prinzip der Mikrozahnringpumpe Mikrozahnringpumpen sind Verdrängerpumpen und besitzen einen außenverzahnten Innenrotor sowie einen innenverzahnten Außenrotor, die exzentrisch zueinander gelagert sind (siehe Bild 4). Beide Rotoren befinden sich mit ihrer zykloidenförmigen Verzahnung im kämmenden Eingriff und bilden während der Rotation zu jedem Zeitpunkt ein System von mehreren... - Seite 16 4 Beschreibung der Mikrozahnringpumpe Betriebsanleitung mzr-7261 Beispiel: Die Pumpe mzr-7261 fördert mit ihrem Verdrängungsvolumen von 48 µl bei 3000 U/min und einem volumetrischen Wirkungsgrad von 100 % nach obiger Formel die Fördermenge 144 ml/min. Die Tabelle zeigt die η Fördervolumina in Abhängigkeit von der Drehzahl ( = 100%).
-
Seite 17: Aufbau
4 Beschreibung der Mikrozahnringpumpe Betriebsanleitung mzr-7261 Aufbau Die Mikrozahnringpumpe besteht aus dem Mikrozahnringpumpenkopf, dem Motor sowie dem Anschlusskabel mit Anschlussstecker. Werkstoffe und Medien Medienberührte Teile Werkstoffe Gehäuse Edelstahl 1.4404 (316L), Epoxidharzklebstoff Fluidanschlüsse Edelstahl 1.4404 (316L) Rotoren Hartmetall (WC-Ni) Welle Hartmetall (WC-Ni) -
Seite 18: Optionale Ergänzungsmodule
5 Optionale Ergänzungsmodule Betriebsanleitung mzr-7261 Optionale Ergänzungsmodule Die Funktionalität der Mikrozahnringpumpe der magnetisch hermetische Baureihe kann durch Ergänzungsmodule erweitert werden. Die Module tragen den erhöhten Anforderungen spezieller Anwendungen Rechnung, die durch die standardmäßige Ausführung der Pumpe nicht abgedeckt werden können. -
Seite 19: Bypassmodul (Option)
5 Optionale Ergänzungsmodule Betriebsanleitung mzr-7261 Bypassmodul (Option) Mit dem Bypassmodul für Niedrigstmengenförderung können konstante Volumenströme bis in den Nanoliterbereich realisiert werden. Die Technologie basiert auf der Aufteilung eines durch eine Mikrozahnringpumpe generierten Volumenstromes entsprechend dem Verhältnis der fluidischen Widerstände von zwei definierten Kapillaren. Der Einsatz einer pulsationsarmen... -
Seite 20: Funktionsweise
5 Optionale Ergänzungsmodule Betriebsanleitung mzr-7261 mzr-4622 Hauptstromkapillare Bypassblock Edelstahl 316L /PEEK ID: 0,25…0,5 mm mit Pumpenaufnahme, Länge: 80…300 mm Befestigung 4 x M3 ( 22 mm) Nebenstromkapillare Sauganschluss ID: 0,064…0,25 mm für Pumpe Länge: 80…500 mm Rückführung zum Tank Dosierstrom, kundenspezifisch ab 1 µl/h aufwärts... -
Seite 21: Aufbau / Installation
6 Aufbau / Installation Betriebsanleitung mzr-7261 Aufbau / Installation Überprüfung vor Erstaufbau Führen Sie zuerst eine Sichtkontrolle an der gelieferten Pumpe auf Transportschäden durch (siehe Kapitel 3). Prüfen Sie dann nach folgenden Gesichtspunkten, ob der richtige Pumpentyp verfügbar ist: − Korrosionsverhalten des Mediums −... -
Seite 22: Filtereinsatz Und Auswahl
Späne oder Partikel in die Pumpe gelangen können und dort zu Blockaden oder Beschädigungen führen. HNP Mikrosysteme bietet eine Auswahl an Standardfiltern, die einen großen Bereich an Dosieraufgaben abdecken. Gerne beraten wir Sie bei der Auswahl geeigneter Filter. -
Seite 23: Montageanleitung Fluidschläuche Und Zubehör
Strömungsrichtung einzuhalten. Wollen Sie die Pumpe im reversierenden Betrieb einsetzen, nehmen Sie bitte Kontakt zu einem Applikationsberater von HNP Mikrosysteme auf, da dies nicht in jedem Anwendungsfall möglich ist. Die Saugleitung sollte möglichst kurz gehalten werden und einen möglichst großen Innendurchmesser besitzen, um ein sicheres Ansaugen... -
Seite 24: Betrieb Mit Terminalbox S-G61
6 Aufbau / Installation Betriebsanleitung mzr-7261 Betrieb mit Terminalbox S-G61 Die Mikrozahnringpumpe mzr7261 wird mit der Terminalbox S-G61 ausgeliefert. Diese ermöglicht den einfachen elektrischen Anschluss der Mikrozahnringpumpe durch: − Anschlussmöglichkeit der Spannungsversorgung über vorhandene Schraubklemmen − Potentiometer zur Drehzahlstellung − analoger Spannungseingang 0-10 V zur Drehzahlstellung ist auf die Schraubklemmen herausgeführt... -
Seite 25: Technische Daten
6 Aufbau / Installation Betriebsanleitung mzr-7261 Technische Daten Allgemeine Spezifikationen Terminalbox S-G61 Nennspannung für 24 (5 ... 28 V) V DC Elektronikversorgung Nennspannung für 24 (6 ... 28 V) V DC Spulenversorgung Max. Dauer-Ausgangsstrom 1,5 * dauer Max. Spitzen-Ausgangsstrom Stromaufnahme der Elektronik... -
Seite 26: Analoger Drehzahlsollwert-Eingang
6 Aufbau / Installation Betriebsanleitung mzr-7261 Inbetriebnahme Spannungsversorgung Die korrekte Polung der Versorgungsspannung ist zu beachten! Die Länge der Spannungsversorgungsleitungen für die Steuerung darf eine Länge von 10 m nicht überschreiten, da die Steuerung ansonsten durch induzierte Überspannungen zerstört werden könnte. -
Seite 27: Digitale Ausgänge
6 Aufbau / Installation Betriebsanleitung mzr-7261 Digitale Ausgänge Drehzahlimpuls Ausgang Digitaler Ausgang: 6 Impulse je Umdrehung Ausgabe: Mai 2016 Technische Änderungen ohne Vorankündigung vorbehalten... -
Seite 28: Inbetriebnahme / Außerbetriebnahme
Medienreste lösen können. Je nach Anwendung kann die Spülflüssigkeit bspw. Wasser, Isopropanol (Isopropylalkohol) etc. sein. Im Zweifelsfall erfragen Sie eine geeignete Spülflüssigkeit beim Medienlieferanten oder in Absprache mit HNP Mikrosysteme. Technische Änderungen ohne Vorankündigung vorbehalten Ausgabe: Mai 2016... - Seite 29 7 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-7261 Spülzyklus Auswahl Spülflüssigkeit (SF) Ist SF nein geeig- siehe Tabelle 10 Auswahl Spülflüssigkeit net? Ist Pumpe nein beständig siehe Tabelle 11 Beständigkeit der Dichtungswerkstoffe siehe Tabelle 10 Auswahl Spülflüssigkeit Pumpe spülen Pumpe entleeren Spülzyklus...
- Seite 30 7 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-7261 Mediengruppe Spüldauer gegen Mögliches Spülmedium Druck [min] Öle, Fette, Weichmacher 15-20 min Isopropanol, Ethanol, Aceton, Waschbenzin Lösungsmittel (polare + unpolare) 5-10 min Isopropanol, Ethanol Andere organische Medien, 10-15 min Isopropanol, Ethanol Kälte- und Kühlmittel...
-
Seite 31: Außerbetriebnahme
7 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-7261 Wellendichtung O-Ringwerkstoffe PTFE (Teflon ® UHMWPE EPDM FFKM Spülflüssigkeit graphitverstärkt (Viton ® Aceton Benzol Benzylalkohol Butanol Dimethylsulfoxid (DMSO) Ethanol Isopropanol Methanol Methylethylketon (MEK) Toluol Wasser Xylol Waschbenzin Öl / Feinmechanik-Öl Legende: 0 ... gut beständig 1 ... - Seite 32 7 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-7261 Versuchs- /Betriebsende Spülzyklus Pumpe entleeren Auswahl Spülflüssigkeit (SF) Spülzyklus Konservierungs- Festlegung mittel (KM) Muss die Ist SF nein nein Pumpe siehe Tabelle 10 geeig- gespült net? werden? Ist Pumpe nein siehe Tabelle 11 beständig Förderung von...
-
Seite 33: 7.4.1 Konservierung
7 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-7261 7.4.1 Konservierung Wird die Mikrozahnringpumpe in unregelmäßigen Zeitabständen betrieben oder aus anderen Gründen für längere Zeit außer Betrieb genommen, so muss die Pumpe nach Benutzung und Reinigung (vergleiche Kapitel 7.3) einer konservierenden Behandlung mit einem geeigneten Konservierungsmedium unterzogen werden. -
Seite 34: 7.4.2 Ausbau Aus Dem System
7 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-7261 Medien Isopropanol Lösungsmittel für organische Verbindungen, kosmetische Zwecke, ätherische Öle, Wachse und Ester, Frostschutzmittel, Desinfektionsmittel Aceton Lösungsmittel für viele organische Verbindungen, unbegrenzt löslich in Wasser, löst natürliche und synthetische Harze, Fette, Öle, gebräuchliche Weichmacher Ethanol Lösungsmittel für organische Verbindungen, Fette, Öle und... -
Seite 35: Maßnahmen Zur Problembehebung
7 Inbetriebnahme / Außerbetriebnahme Betriebsanleitung mzr-7261 Maßnahmen zur Problembehebung Sollte die Pumpe einmal stehen bleiben oder nicht anlaufen, gehen Sie bitte wie folgt vor: − Versuchen Sie, die Mikrozahnringpumpe durch abwechselndes Vor- und Zurückdrehen mit Hilfe des Potentiometers, des analogen Sollwertes oder des Steuerungsprogramms freizubekommen. -
Seite 36: Zubehör
Komponenten liegen umfangreiche Erfahrungen vor. Gerne beraten wir Sie bei der Auswahl von passendem Zubehör. Haftungsausschluss Die HNP Mikrosysteme GmbH haftet nicht für Schäden, die ihre Ursache in der Nichtbeachtung dieser Betriebsanleitung haben. Der Anwender ist für die Einhaltung aller geltenden Gesetze, Regeln, Vorschriften usw. -
Seite 37: Eg-Richtlinien
10 EG-Richtlinien Betriebsanleitung mzr-7261 EG-Richtlinien Als Richtlinie bzw. EG-Richtlinie bezeichnet man einen Rechtsakt der Europäischen Gemeinschaft, der an die Mitgliedstaaten gerichtet ist und diese zur Verwirklichung eines bestimmten Ziels verpflichtet. Folgende Richtlinien sind für den Anwender der Mikrozahnringpumpen von Bedeutung: Niederspannungsrichtlinie (2014/35/EU) Die Niederspannungsrichtlinie ist für die in dieser Betriebsanleitung... -
Seite 38: Elektromagnetische Verträglichkeit (Emv)
10 EG-Richtlinien Betriebsanleitung mzr-7261 REACH-VERORDNUNG (EG) Nr. 1907/2006 Die HNP Mikrosysteme ist kein Hersteller oder Importeur von chemischen Stoffen, die nach einer Registrierungspflicht unterliegen, sondern im Sinne der Verordnung, ein nachgeschalteter Anwender. Als nachgeschalteter Anwender führen wir die notwendige Kommunikation mit unseren Vorlieferanten um die Weiterbelieferung mit den für uns notwendigen Komponenten sicherzustellen. -
Seite 39: 10.1.2 Angaben Für Den Bestimmungsgemäßen Betrieb
10 EG-Richtlinien Betriebsanleitung mzr-7261 10.1.2 Angaben für den bestimmungsgemäßen Betrieb Für die Mikrozahnringpumpen ist folgendes zu beachten: Voraussetzungen für den bestimmungsgemäßen Betrieb ist der Betrieb entsprechend den technischen Daten und der Bedienungsanleitung. Einschränkungen Sollen die Mikrozahnringpumpen im Wohnbereich, im Geschäfts- oder Gewerbebereich oder in einem Kleinbetrieb verwendet werden, dann ist durch geeignete Maßnahmen sicher zustellen, dass die Störaussendung unterhalb der... - Seite 40 10 EG-Richtlinien Betriebsanleitung mzr-7261 Technische Änderungen ohne Vorankündigung vorbehalten Ausgabe: Mai 2016...
-
Seite 41: Konformitätserklärungen
11 Konformitätserklärungen Betriebsanleitung mzr-7261 Konformitätserklärungen Die gelieferte Mikrozahnringpumpe fällt in den Anwendungsbereich folgender EG-Richtlinien: − EG-Maschinenrichtlinie (2006/42/EU) − EMV-Richtlinie (2014/30/EU) Die Konformitätserklärungen für die Mikrozahnringpumpe können Sie ebenfalls separat bei uns anfordern. Ausgabe: Mai 2016 Technische Änderungen ohne Vorankündigung vorbehalten. - Seite 42 11 Konformitätserklärungen Betriebsanleitung mzr-7261 Technische Änderungen ohne Vorankündigung vorbehalten Ausgabe: Mai 2016...
- Seite 43 Diese Erklärung ist keine Zusicherung von Eigenschaften im Sinne der Produkthaftung. Die Sicherheitshinweise der Produktdokumentation sind zu beachten. Herr Lutz Nowotka, HNP Mikrosysteme GmbH, Bleicherufer 25, D-19053 Schwerin ist bevollmächtigt, die technischen Unterlagen zusammenzustellen. Datum: 01. Juni 2014 Unterschrift Hersteller: Dr.
- Seite 45 (im Sinne der EMV-Richtlinie 2014/30/EU) Hiermit erklären wir, dass die nachfolgenden Mikrozahnringpumpe der Magnetisch hermetische Baureihe mzr-7261 zum Einbau in eine andere Maschine bestimmt ist und dass die Inbetriebnahme untersagt ist, bis festgestellt wurde, dass die Maschine, in die diese Mikrozahnringpumpe eingebaut werden soll, den Bestimmungen der EG- Richtlinien bezüglich Sicherheits- und Gesundheitsanforderungen entspricht.
-
Seite 47: Störungen, Ursachen Und Beseitigung
12 Störungen, Ursachen und Beseitigung Betriebsanleitung mzr-7261 Störungen, Ursachen und Beseitigung Störung Ursache Beseitigung 1 Pumpe arbeitet nicht Keine Versorgungsspannung Überprüfen der Versorgungsspannung 2 Pumpe fördert nicht Kein Dosiermedium im Vorlagebehälter Füllen des Vorlagebehälter Luft oder Gas in der Pumpe Pumpe kann nicht im trockenen Zustand gegen den Systemdruck fördern. - Seite 48 12 Störungen, Ursachen und Beseitigung Betriebsanleitung mzr-7261 Störung Ursache Beseitigung 5 Pumpe fördert nicht, ist aber mit Fehleranzeige leuchtet (Fehler-LED auf der Überprüfen des Motor Fehlerstatus mit der Medium gefüllt Leiterplatte leuchtet schwächer, Software Motion Manager. Versuchen Sie die Fehlerausgang an der Motorsteuerung Pumpe freizubekommen, indem die Pumpe für...
- Seite 49 12 Störungen, Ursachen und Beseitigung Betriebsanleitung mzr-7261 Störung Ursache Beseitigung 11 Leckage der Pumpe Dichtung ist nicht in Ordnung Rücksendung der Pumpe an den Hersteller 12 Leckage aus Kupplungsbaugruppe Wellendichtung defekt Rücksendung der Pumpe an den Hersteller, Wellendichtung austauschen lassen...
-
Seite 50: Instandhaltung Und Gewährleistung
Komponenten« nicht bzw. nicht vollständig oder unsachgemäß ausgefüllt wird, kann die Instandhaltung unterbleiben. Für entstandene Personen- oder Sachschäden haftet der Anwender der Mikrozahnringpumpe. Zur Instandhaltung senden Sie Ihre Mikrozahnringpumpe an HNP Mikrosysteme. Die Adresse finden Sie auf dem Deckblatt der Betriebsanleitung. 13.2 Gewährleistung Mikrozahnringpumpen unterliegen vor der Auslieferung einer sorgfältigen... -
Seite 51: Instandsetzung/Reparatur
Spülflüssigkeit (vergleiche Kapitel 7.3) verbessern ebenfalls das Verschleißverhalten. Rotoren und Lager sind Verschleißteile und werden von HNP Mikrosysteme GmbH in Abhängigkeit ihres Verschleißgrades bei der Wartung ausgetauscht. Wird bei Wartungsarbeiten der Pumpenkopf demontiert, müssen bei Wiedermontage sämtliche Dichtungen und O - Ringe ersetzt werden, da sonst eine absolute Leckagesicherheit nicht gegeben ist. -
Seite 52: Ansprechpartner
14 Ansprechpartner Betriebsanleitung mzr-7261 Ansprechpartner Applikationsentwicklung, -beratung, Service und Zubehör Herr Dipl.-Ing. (FH) Sven Reimann Telefon +49| (0) 385|52190-349 Wartung und Instandsetzung Herr Dipl.-Ing. (FH) Steffen Edler Telefon +49| (0) 385|52190-307 Antriebstechnik und Steuerung Herr Dipl.-Ing. Lutz Nowotka Telefon +49| (0) 385|52190-346 Technische Änderungen ohne Vorankündigung vorbehalten... -
Seite 53: Rechtsinformationen
15 Rechtsinformationen Betriebsanleitung mzr-7261 Rechtsinformationen Marken Kalrez® Spectrum™ ist ein eingetragenes Markenzeichen von DuPont. PEEK™ ist ein eingetragenes Markenzeichen von Victrex plc. Teflon® ist ein eingetragenes Markenzeichen von DuPont. Viton® ist ein eingetragenes Markenzeichen von DuPont Dow Elastomers. HASTELLOY® ist ein eingetragenes Markenzeichen von Haynes International, Inc. -
Seite 54: Sicherheitsinformationen Für Die Rücksendung Von Gebrauchten Mikrozahnringpumpen Und Fluidikkomponenten
16 Sicherheitsinformationen für die Rücksendung von gebrauchten Mikrozahnringpumpen und Fluidikkomponenten Betriebsanleitung mzr-7261 Sicherheitsinformationen für die Rücksendung von gebrauchten Mikrozahnringpumpen und Fluidikkomponenten 16.1 Allgemeine Information Der Unternehmer (Betreiber) trägt die Verantwortung für die Gesundheit und Sicherheit seiner Arbeitnehmer. Sie erstreckt sich auch auf das Fremdpersonal, das bei Reparatur und/oder Wartung der Mikrozahnringpumpe und Komponenten mit diesen in Berührung kommt. -
Seite 55: Erklärung Über Die Medienberührung Von Mikrozahnringpumpe Und Komponenten
17 Erklärung über die Medienberührung von Mikrozahnringpumpe und Komponenten Betriebsanleitung mzr-7261 Erklärung über die Medienberührung von Mikrozahnringpumpe und Komponenten Art der Geräte Pumpentyp/Serien-Nr./Artikel: Betriebsstunden/Laufzeit: Lieferschein-Nr. bzw. Lieferdatum: Grund für die Einsendung: Medienberührung Die Mikrozahnringpumpe war medienberührt mit: und ist gereinigt worden mit:... -
Seite 56: Anhang
18 Anhang Betriebsanleitung mzr-7261 Anhang − Zeichnung Technische Änderungen ohne Vorankündigung vorbehalten Ausgabe: Mai 2016... - Seite 57 18 Anhang Betriebsanleitung mzr-7261 Bild 12 Datenblatt mzr-7261 Ausgabe: Mai 2016 Technische Änderungen ohne Vorankündigung vorbehalten...
