4 Beschreibung der Mikrozahnringpumpe
4
Beschreibung der Mikrozahnringpumpe
4.1
Prinzip der Mikrozahnringpumpe
Mikrozahnringpumpen sind Verdrängerpumpen und besitzen einen
außenverzahnten Innenrotor sowie einen innenverzahnten Außenrotor, die
exzentrisch zueinander gelagert sind (siehe Bild 15). Beide Rotoren befinden
sich mit ihrer zykloidenförmigen Verzahnung im kämmenden Eingriff und
bilden während der Rotation zu jedem Zeitpunkt ein System von mehreren
abgedichteten Förderkammern. Bei der Rotation der Rotoren um ihre
versetzten Achsen vergrößern sich die Förderkammern auf der Saugseite,
während sie sich gleichzeitig auf der Druckseite verkleinern (siehe Bild 16).
Zwischen den nierenförmigen Ein- und Auslassöffnungen entsteht so ein
gleichmäßiger Förderstrom.
Außenrotor
Einlass-
öffnung

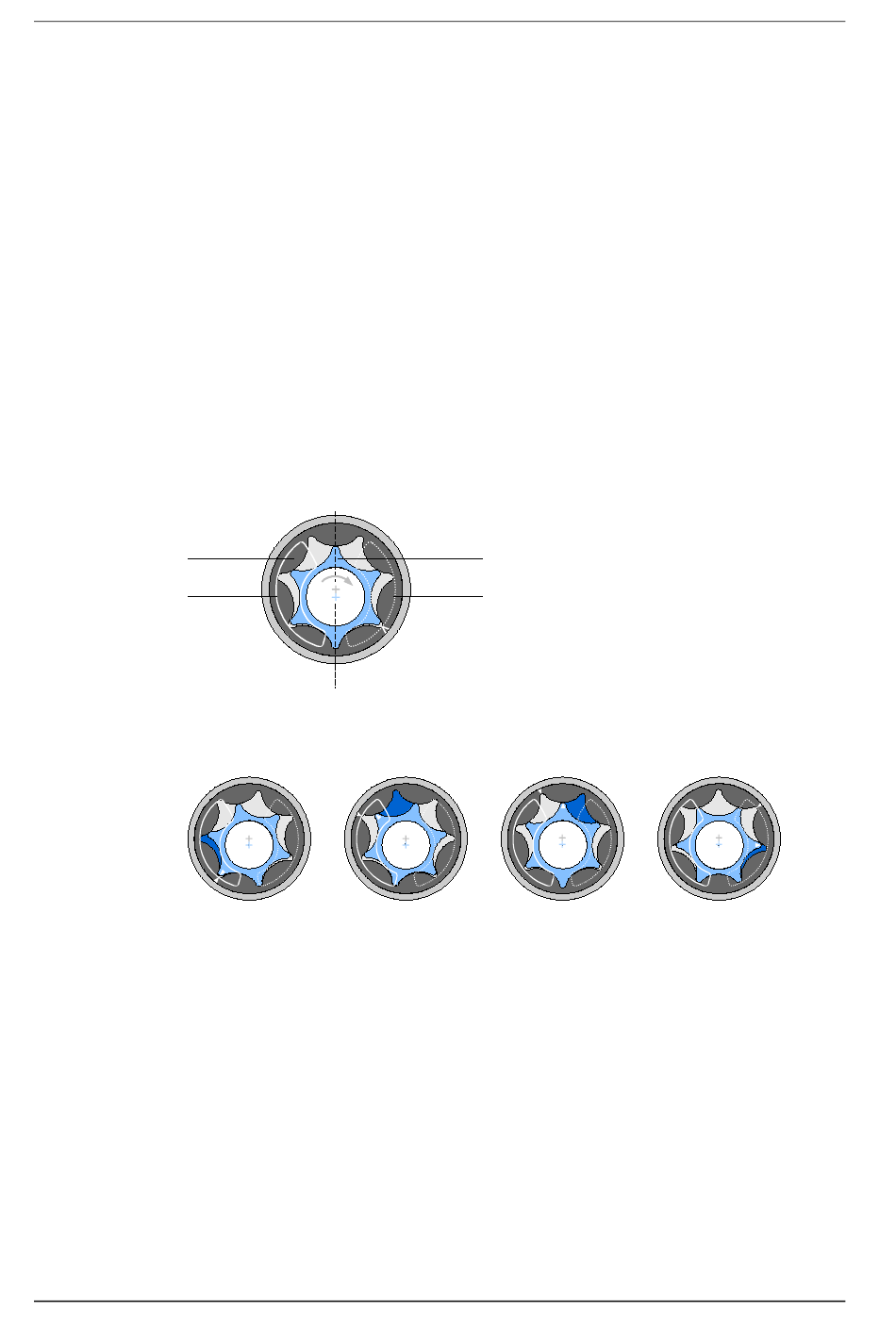

Bild 15
Aufbau der Mikrozahnringpumpe
Bild 16
Funktionsprinzip der Mikrozahnringpumpe
Bei Verdrängerpumpen besteht eine direkte Zuordnung der geförderten Menge
über das Verdrängungsvolumen V
Als Verdrängungsvolumen wird das Volumen bezeichnet, das bei einer
Umdrehung theoretisch gefördert wird. Der formelmäßige Zusammenhang für
die Fördermenge (= Volumenstrom) Q der Pumpe lautet:
Q
Der volumetrische Wirkungsgrad
geförderten Menge von dem sich theoretisch ergebenden Wert. Die
Abweichungen ergeben sich durch innere Leckageverluste bei der Förderung.
24
Betriebsanleitung mzr-2505, mzr-2905, mzr-4005, mzr-4605, mzr-6305, mzr-7205
Saugseite
Druckseite
η
=
⋅
⋅
V
n
Vol
g
Technische Änderungen ohne Vorankündigung vorbehalten
Innenrotor
Auslass-
öffnung
der Pumpe und ihrer Antriebsdrehzahl n.
g
η
bezeichnet das Verhältnis der tatsächlich
Vol
