Siemens SIMATIC NET Handbuch Seite 169

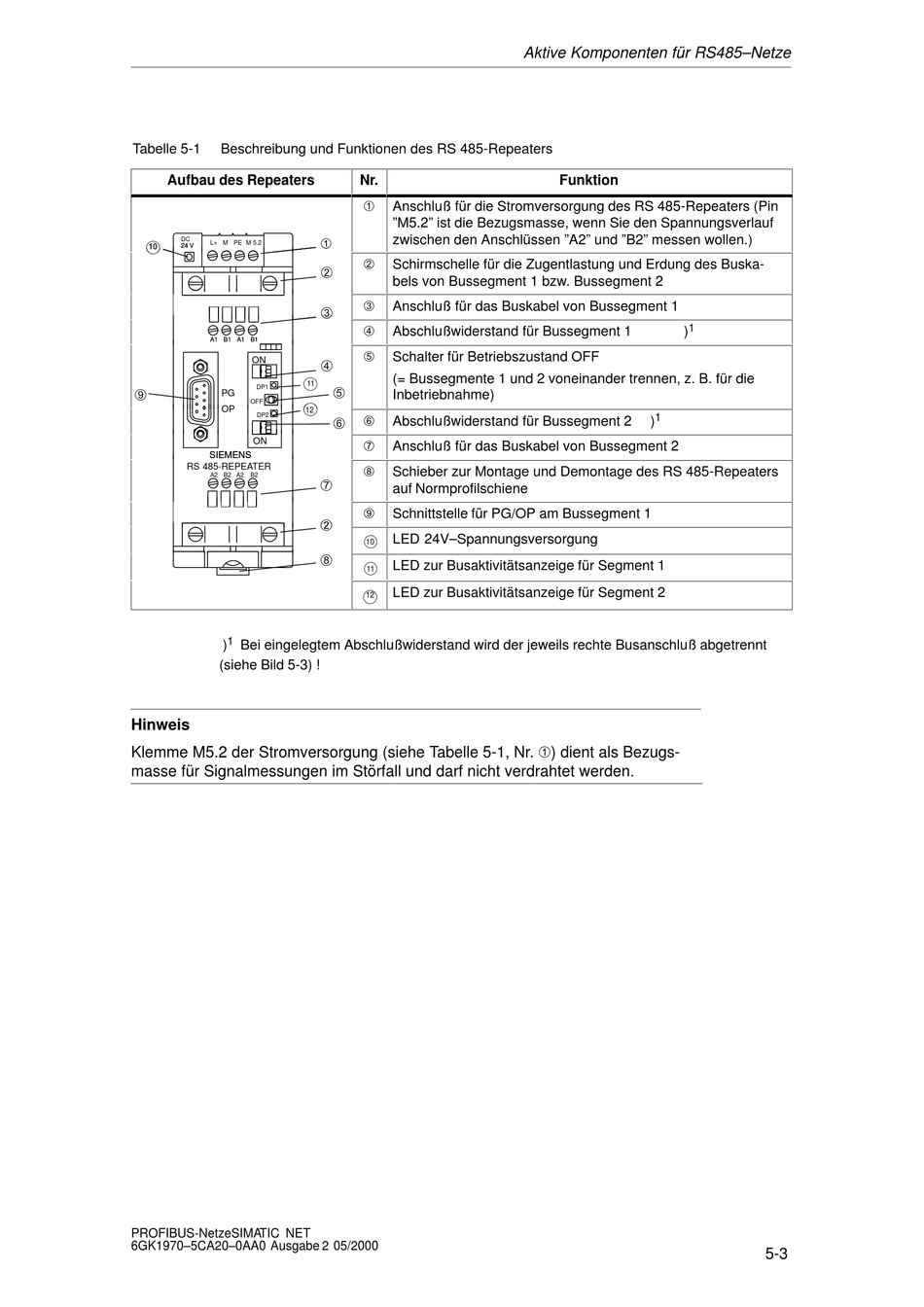

Tabelle 5-1 Beschreibung und Funktionen des RS 485-Repeaters
Aufbau des Repeaters
DC
L+ M PE M 5.2
10 10 24 V 24 V
A1 B1 A1 B1 A1 B1 A1 B1
ON
DP1
È
PG
OFF
OP
12
DP2
ON
SIEMENS SIEMENS
RS 485-REPEATER
A2 B2 A2 B2
1
) Bei eingelegtem Abschlußwiderstand wird der jeweils rechte Busanschluß abgetrennt
(siehe Bild 5-3) !
Hinweis
Klemme M5.2 der Stromversorgung (siehe Tabelle 5-1, Nr. À) dient als Bezugs-
masse für Signalmessungen im Störfall und darf nicht verdrahtet werden.
PROFIBUS-NetzeSIMATIC NET
6GK1970–5CA20–0AA0 Ausgabe 2 05/2000
Nr.
À
Anschluß für die Stromversorgung des RS 485-Repeaters (Pin
"M5.2" ist die Bezugsmasse, wenn Sie den Spannungsverlauf
zwischen den Anschlüssen "A2" und "B2" messen wollen.)
À À
Á
Schirmschelle für die Zugentlastung und Erdung des Buska-
Á
bels von Bussegment 1 bzw. Bussegment 2
Â
Anschluß für das Buskabel von Bussegment 1
 Â
Ã
Abschlußwiderstand für Bussegment 1
Ä
Schalter für Betriebszustand OFF
Ã
(= Bussegmente 1 und 2 voneinander trennen, z. B. für die
11
Ä
Inbetriebnahme)
Å
Å
Abschlußwiderstand für Bussegment 2
Æ
Anschluß für das Buskabel von Bussegment 2
Ç
Schieber zur Montage und Demontage des RS 485-Repeaters
Æ
auf Normprofilschiene
È
Schnittstelle für PG/OP am Bussegment 1
Á Á
LED 24V–Spannungsversorgung
10
Ç
LED zur Busaktivitätsanzeige für Segment 1
11
LED zur Busaktivitätsanzeige für Segment 2
12
Aktive Komponenten für RS485–Netze
Funktion
1
)
1
)
5-3
