7.2.1 Plastic Fiber Optic, Duplex–Ader

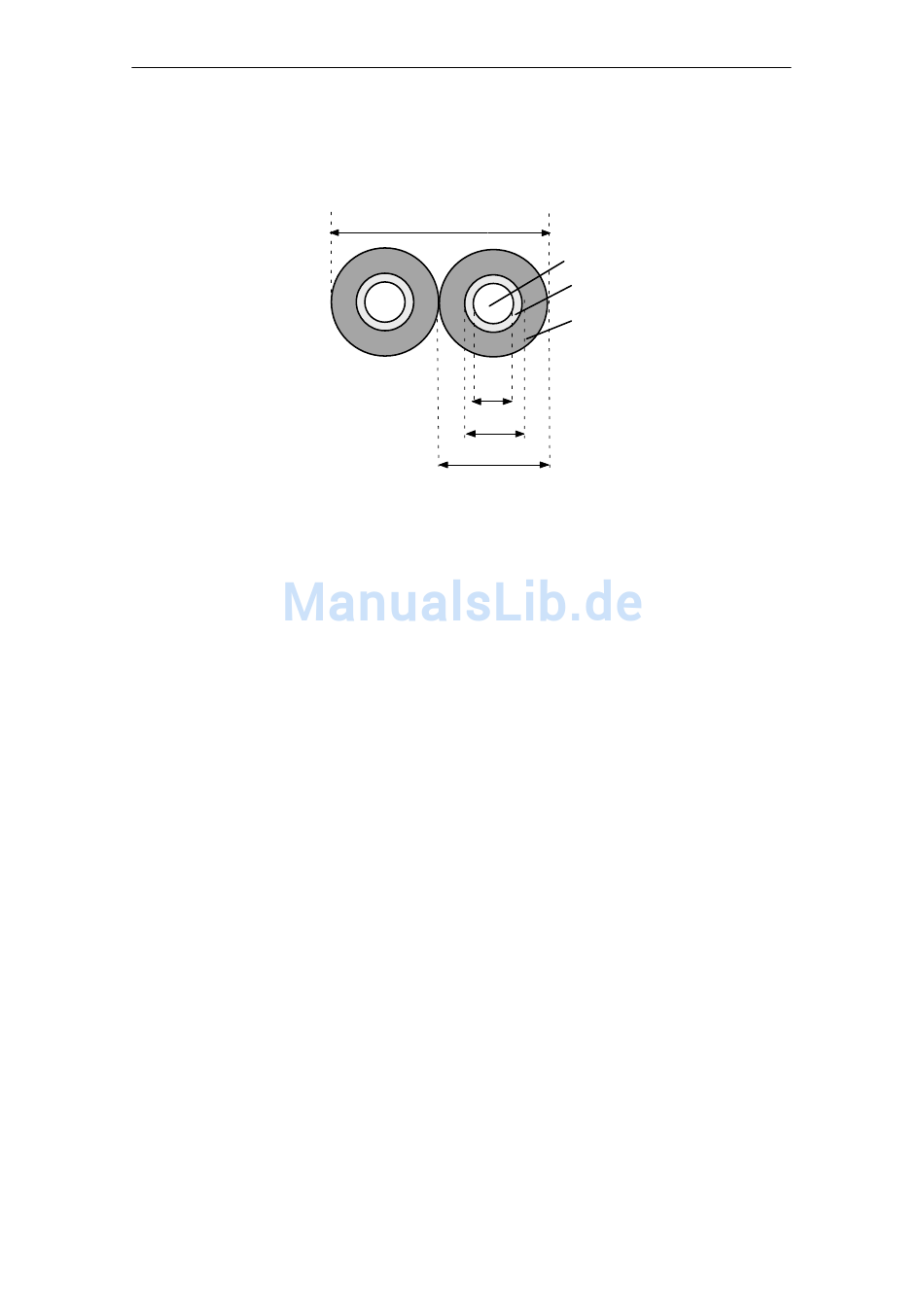

Bild 7-1 Prinzipaufbau der Plastik–LWL, Duplex–Ader 6XV1821–2AN50
Plastik–LWL, Duplex–Ader 6XV1821–2AN50
Die Plastik–LWL, Duplex–Ader 6XV1821–2AN50 ist eine flache Doppel–Ader mit
PVC–Innenmantel ohne Außenmantel. Die Mantelfarbe ist grau, ein Aufdruck ist
nicht vorhanden. Die Normbezeichnung lautet I–VY2P 980/1000 150.
Die Leitung ist leicht vor Ort konfektionierbar. Für Geräte mit integrierten optischen
Schnittstellen wird die Leitung mit 2x2 Simplex–Steckern versehen. Zur Verbin-
dung von OLM/P11 und OLM/P12 ist die Leitung mit 2x2 BFOC–Steckern zu kon-
fektionieren.
Eigenschaften
Die Plastik–LWL, Duplex–Ader 6XV1821–2AN50 ist
S für dauerhafte Zugbelastung nicht geeignet
S bedingt beständig gegen Mineralöl ASTM Nr. 2
S bedingt beständig gegen Mineralfett
S bedingt beständig gegen Wasser
S nicht UV–beständig
S flammwidrig gemäß Flame–Test VW–1 nach UL 1581
PROFIBUS-NetzeSIMATIC NET
6GK1970–5CA20–0AA0 Ausgabe 2 05/2000
Passive Komponenten für optische Netze
4,4 mm
Kern
Cladding
Mantel
0,98mm
1 mm
2,2 mm
