Passive Komponenten für optische Netze
7.3.4

SIENOPYR Schiffs-Duplex-Lichtwellenleiterkabel

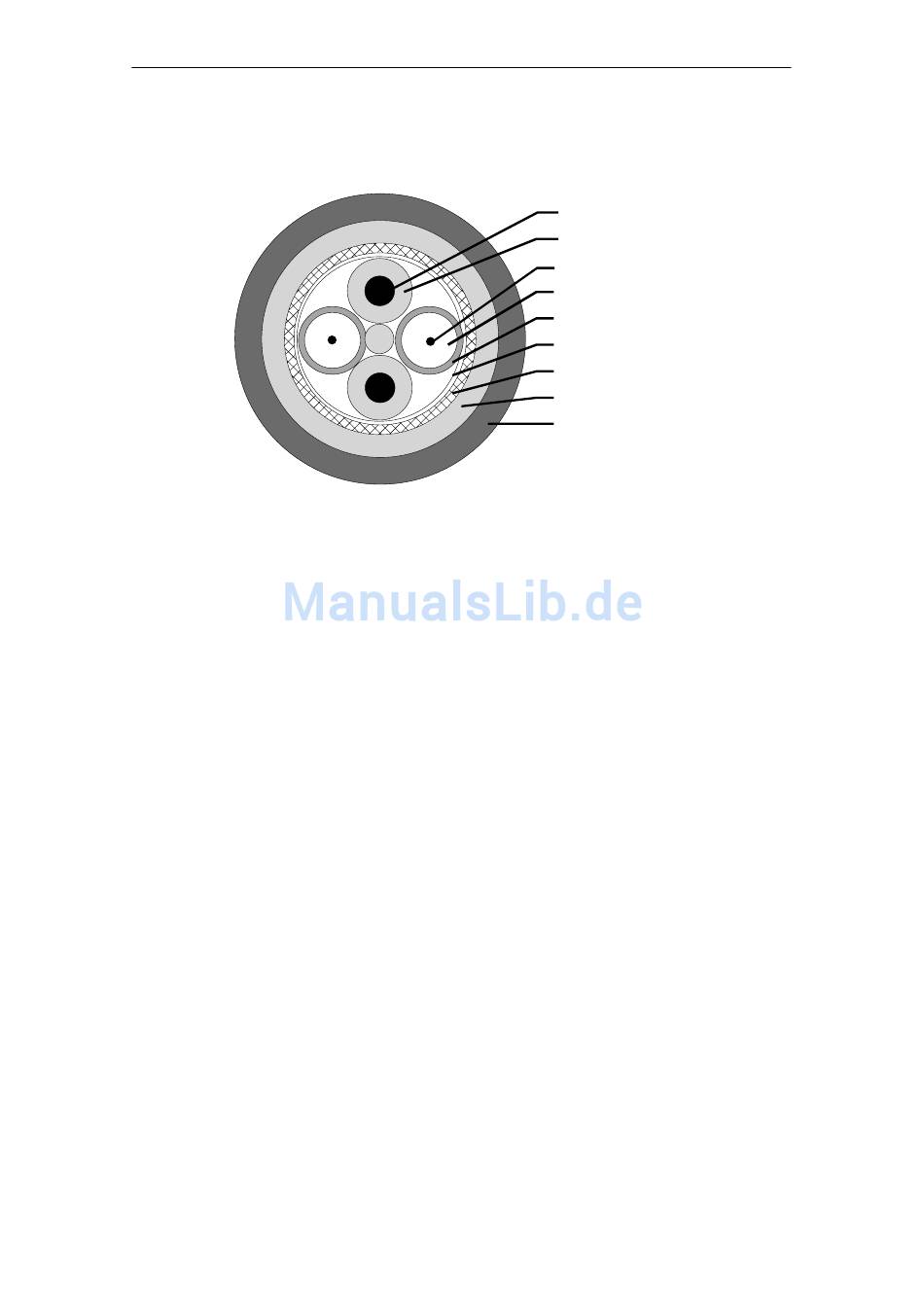

Aufbau des SIENOPYR Schiffs-Duplex-Lichtwellenleiterkabel
Bild 7-8
SIENOPYR Schiffs-Duplex-Lichtwellenleiterkabel 6XV1 830–0NH10
Das SIENOPYR Schiffs-Duplex-Lichtwellenleiterkabel enthält 2 Multimode-Gra-
dientenfasern 62,5/125 µm. Zusätzlich enthält es 2 mehrdrähtige, gummiisolierte
Kupferadern mit 1 mm
gung der angeschlossenen Geräte.
Der runde Querschitt der Leitung erleichtert die Abdichtung von Kabeldurchführun-
gen.
Der Außenmantel ist in Abständen von ca. 50 cm mit dem Herstelljahr und dem
Schriftzug "SIENOPYR-FR MI-VHH 2G 62,5/125 3,1B200+0,8F600+2x1CU
300V" bedruckt.
7-22
2
Querschnitt. Diese ermöglichen z.B. die Spannungsversor-
6GK1970–5CA20–0AA0 Ausgabe 2 05/2000
Kupferleiter
Isolierung
LWL-Faser
Zugentlastung
Schutzhülle
Bewicklung
Kupfergeflecht
Gemeinsame Umhüllung
Außenmantel
PROFIBUS-NetzeSIMATIC NET
