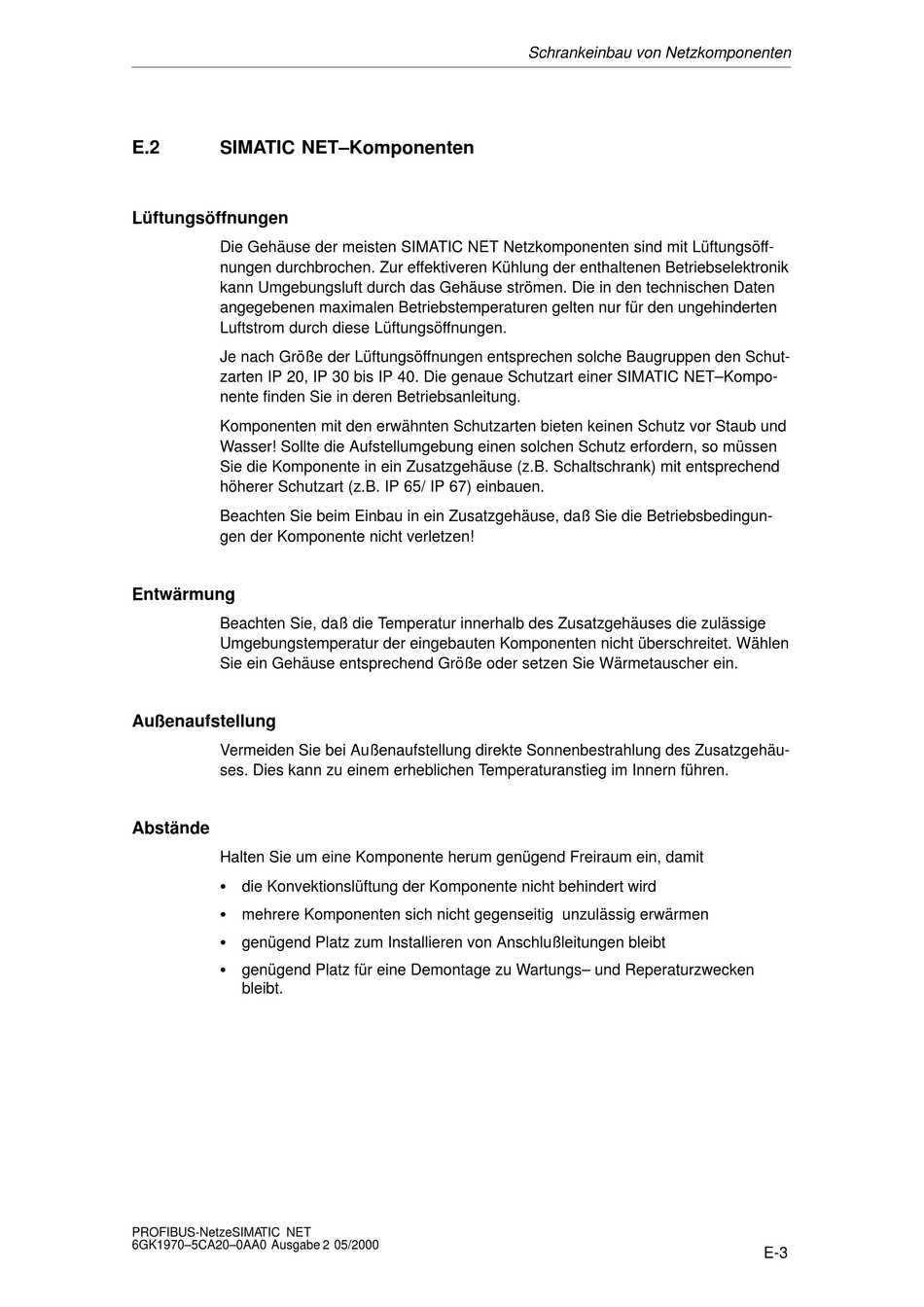

E.2 SIMATIC NET–Komponenten
Lüftungsöffnungen
Die Gehäuse der meisten SIMATIC NET Netzkomponenten sind mit Lüftungsöff-
nungen durchbrochen. Zur effektiveren Kühlung der enthaltenen Betriebselektronik
kann Umgebungsluft durch das Gehäuse strömen. Die in den technischen Daten
angegebenen maximalen Betriebstemperaturen gelten nur für den ungehinderten
Luftstrom durch diese Lüftungsöffnungen.
Je nach Größe der Lüftungsöffnungen entsprechen solche Baugruppen den Schut-
zarten IP 20, IP 30 bis IP 40. Die genaue Schutzart einer SIMATIC NET–Kompo-
nente finden Sie in deren Betriebsanleitung.
Komponenten mit den erwähnten Schutzarten bieten keinen Schutz vor Staub und
Wasser! Sollte die Aufstellumgebung einen solchen Schutz erfordern, so müssen
Sie die Komponente in ein Zusatzgehäuse (z.B. Schaltschrank) mit entsprechend
höherer Schutzart (z.B. IP 65/ IP 67) einbauen.
Beachten Sie beim Einbau in ein Zusatzgehäuse, daß Sie die Betriebsbedingun-
gen der Komponente nicht verletzen!
Entwärmung
Beachten Sie, daß die Temperatur innerhalb des Zusatzgehäuses die zulässige
Umgebungstemperatur der eingebauten Komponenten nicht überschreitet. Wählen
Sie ein Gehäuse entsprechend Größe oder setzen Sie Wärmetauscher ein.
Außenaufstellung
Vermeiden Sie bei Außenaufstellung direkte Sonnenbestrahlung des Zusatzgehäu-
ses. Dies kann zu einem erheblichen Temperaturanstieg im Innern führen.
Abstände
Halten Sie um eine Komponente herum genügend Freiraum ein, damit
S die Konvektionslüftung der Komponente nicht behindert wird
S mehrere Komponenten sich nicht gegenseitig unzulässig erwärmen
S genügend Platz zum Installieren von Anschlußleitungen bleibt
S genügend Platz für eine Demontage zu Wartungs– und Reperaturzwecken
bleibt.
