Aktive Komponenten für RS485–Netze

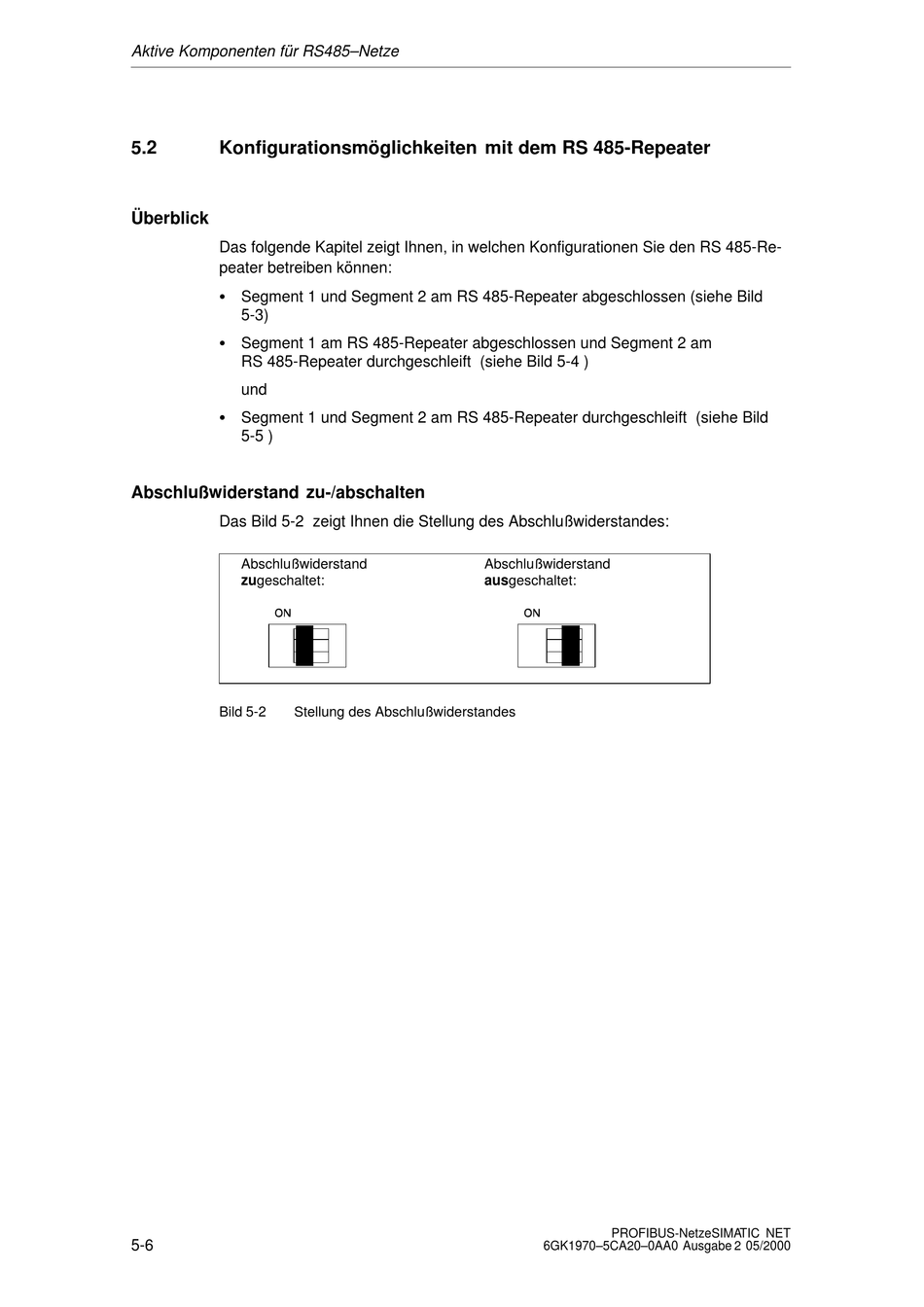

5.2 Konfigurationsmöglichkeiten mit dem RS 485-Repeater
Überblick
Das folgende Kapitel zeigt Ihnen, in welchen Konfigurationen Sie den RS 485-Re-
peater betreiben können:
S Segment 1 und Segment 2 am RS 485-Repeater abgeschlossen (siehe Bild
5-3)
S Segment 1 am RS 485-Repeater abgeschlossen und Segment 2 am
RS 485-Repeater durchgeschleift (siehe Bild 5-4 )
und
S Segment 1 und Segment 2 am RS 485-Repeater durchgeschleift (siehe Bild
5-5 )
Abschlußwiderstand zu-/abschalten
Das Bild 5-2 zeigt Ihnen die Stellung des Abschlußwiderstandes:
Abschlußwiderstand
zugeschaltet:
Bild 5-2 Stellung des Abschlußwiderstandes
5-6
Abschlußwiderstand
ausgeschaltet:
