Siemens SIMATIC NET Handbuch Seite 129

A1, B1
Ankommende Leitung A1, B1
Abgehende Leitung A2, B2
Widerstandkombination mit
Trennfunktion

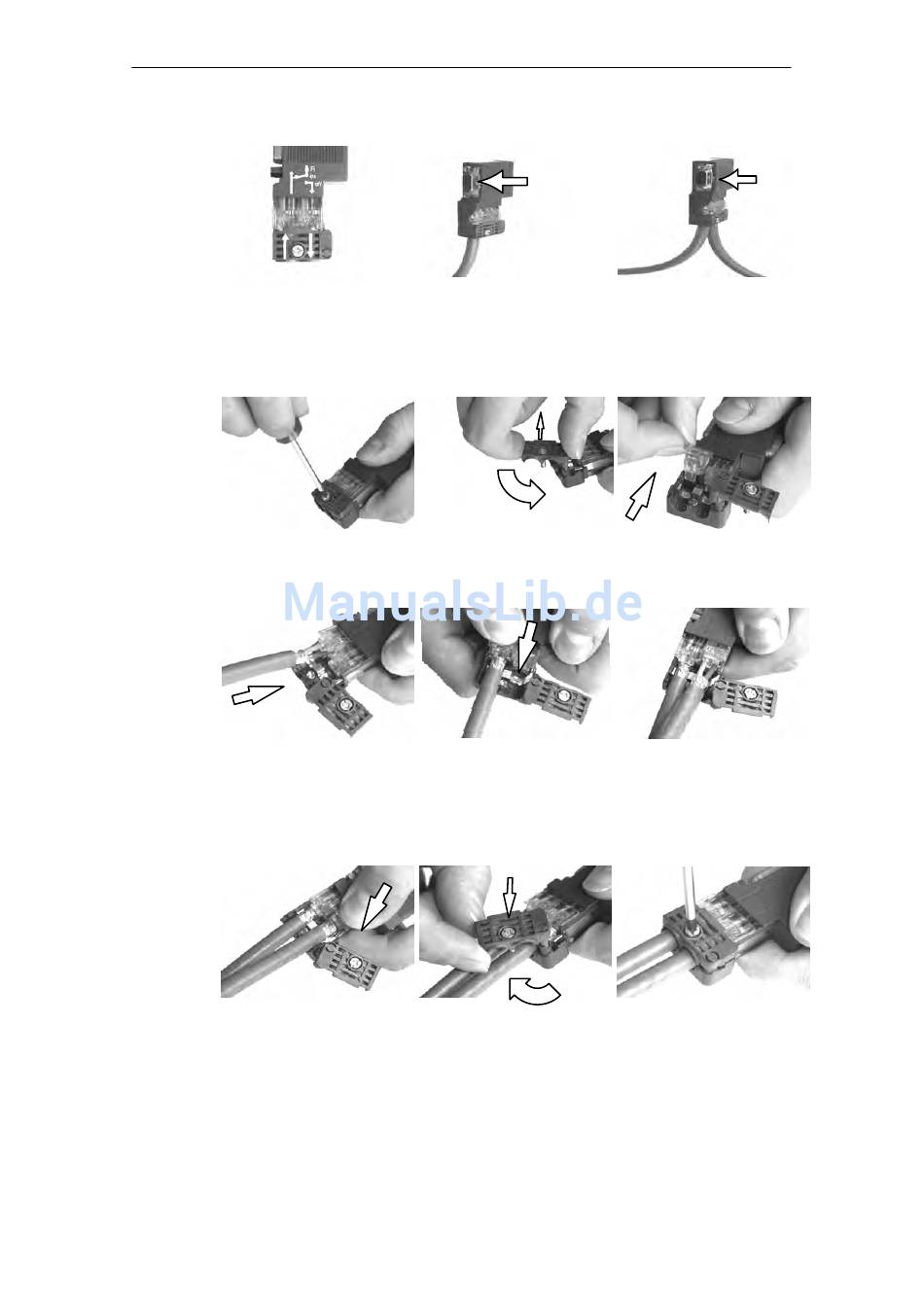

1. Schraube der Zugentla-
stung öffnen.
4. Ankommende Leitung in
den Kontaktierdeckel mit
Kennzeichnung A1, B1 einfü-
gen (Farbkennzeichnung be-
achten)
7. Kontaktierdeckel fest nach
unten drücken
PROFIBUS-NetzeSIMATIC NET
6GK1970–5CA20–0AA0 Ausgabe 2 05/2000
A2, B2
Bei Verwendung des Stek-
kers am Ende eines Segmen-
tes Schalter auf Stellung "ON"
(Trennfunktion)
2. Zugentlastung zurückdre-
hen
5. Kontaktierdeckel fest nach
unten drücken
8. Zugentlastung zurückdre-
hen
Passive Komponenten für RS 485-Netze
Schalter
"ON"
Bei Verwendung des Stek-
kers innerhalb eines Seg-
mentes, Schalter auf Stellung
"OFF".
1
2
3. Kontaktierdeckel nach
oben klappen
6. Wird der Stecker innerhalb
eines Segmentes verwendet,
abgehende Leitung in den
Kontaktierdeckel mit Kenn-
zeichnung A2, B2 einführen.
2
1
9. Schraube der Zugentla-
stung fest anziehen
Schalter
"OFF"
4-31
