  • Seite 1 Montagehandbuch SIMATIC NET Rugged Ethernet Switches RUGGEDCOM RMC20 Ausgabe 04/2021 https://www.siemens.com...
  • Seite 2 Vorwort Einleitung Installation des Geräts SIMATIC NET Kommunikationsports Rugged Ethernet Switches RUGGEDCOM RMC20 Technische Daten Zertifizierung Montagehandbuch 04/2021 C79000-G8900-1007-10...
  • Seite 3: Qualifiziertes Personal

    Beachten Sie Folgendes: WARNUNG Siemens -Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation,...
  • Seite 4: Inhaltsverzeichnis

    Zugang zur Dokumentation ..................... v Eingetragene Markenzeichen ....................v Gewährleistung ........................v Schulung ..........................vi Kundensupport ........................vi Kontakt Siemens ........................vii Einleitung ..........................1 Funktionale Highlights ..................1 Beschreibung ......................2 Erforderliche Werkzeuge und Werkstoffe ............... 3 Außerbetriebnahme und Entsorgung ..............4 Unterstützte Glasfaserkabel ...................
  • Seite 5 Inhaltsverzeichnis Maßzeichnungen ....................28 Zertifizierung ........................31 Zulassungen ......................31 5.1.1 CSA ........................31 5.1.2 Europäische Union (EU) ..................31 5.1.3 FCC ........................32 5.1.4 FDA/CDRH ......................32 5.1.5 ISED ........................32 5.1.6 ISO ........................32 5.1.7 ACMA ........................33 5.1.8 RoHS ........................
  • Seite 6: Vorwort

    Verwendung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Gewährleistung Siemens gewährt eine Garantie von fünf (5) Jahren ab dem Kaufdatum auf das Produkt unter der Bedingung, dass das Produkt während der Garantiedauer zu Wartungszwecken an unser Werk zurückgesandt wird. Dieses Produkt enthält keine durch den Anwender zu wartenden Teile.
  • Seite 7: Schulung

    Siemens- Vertriebspartner. Kundensupport Der Kundensupport ist für alle Kunden von Siemens rund um die Uhr an 7 Tagen in der Woche erreichbar. Für technischen Support oder allgemeine Informationen wenden Sie sich auf einem der folgenden Wege an den Siemens-Kundensupport: Online Stellen Sie Ihre Support-Anfrage über...
  • Seite 8: Kontakt Siemens

    Vorwort Kontakt Siemens • einen lokalen Siemens-Vertreter des Vertriebs, des Technischen Supports, für Schulungen usw. kontaktieren, • anderen Siemens-Kunden und dem Support-Forum Fragen stellen oder mit ihnen Wissen austauschen. Kontakt Siemens Adresse Siemens AG Industry Sector 300 Applewood Crescent Concord, Ontario...
  • Seite 9 Vorwort Kontakt Siemens viii RUGGEDCOM RMC20 Montagehandbuch, 04/2021, C79000-G8900-1007-10...
  • Seite 10: Einleitung

    Einleitung Die Medienkonverter der Baureihe RUGGEDCOM RMC20 sind industriell gehärtet und speziell für den zuverlässigen Betrieb in elektrisch rauen und klimatisch anspruchsvollen Umgebungen ausgelegt. Der RUGGEDCOM RMC20 ist ein protokollunabhängiger Seriell-zu-Glasfaser- und serieller Standardkonverter für die serielle Kommunikation im Energieversorgungsbereich. Durch den RUGGEDCOM RMC20 können Geräte oder Netzwerke nach den Standards RS485, RS422 und RS232 über sichere, störfeste, optisch isolierte Glasfaserkabel über erhebliche Entfernungen kommunizieren und RS232 in den seriellen Standard RS485 oder RS422 konvertieren.
  • Seite 11: Beschreibung

    Einleitung 1.2 Beschreibung Für raue Umgebungen entwickelt • Betriebstemperaturbereich von -40 bis 85 °C (-40 bis 185 °F) ohne Lüfter für verbesserte Zuverlässigkeit • Verzinktes Stahlgehäuse (21 AWG) geeignet für die DIN-Schienen- und Schalttafelmontage für sichere mechanische Zuverlässigkeit Einfacher Plug-&-Play-Betrieb • Einfache, von außen zugängliche Konfiguration •...
  • Seite 12: Erforderliche Werkzeuge Und Werkstoffe

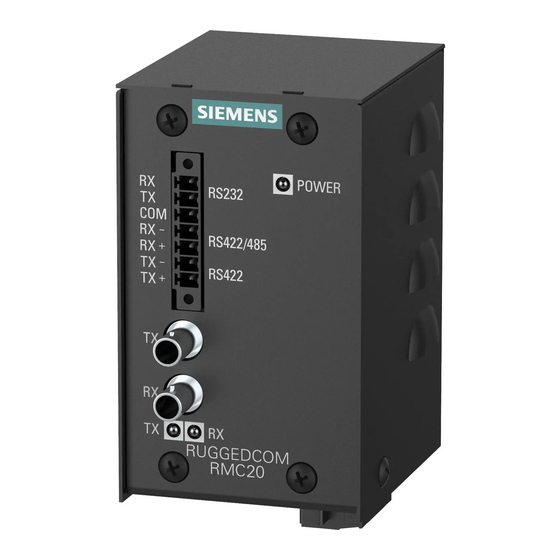

    Einleitung 1.3 Erforderliche Werkzeuge und Werkstoffe LED POWER Serieller Anschluss Ethernet-Ports in Glasfasertechnik LED RX LED TX Schalter MODE Reihenklemme Spannung Gehäusemasseanschluss Abbildung 1.1 RUGGEDCOM RMC20 LED POWER Leuchtet, wenn das Gerät mit Strom versorgt wird. Zustand Beschreibung Grün Netz ein Netz aus LEDs TX/RX Zeigen den Verbindungszustand des seriellen Anschlusses an.
  • Seite 13: Außerbetriebnahme Und Entsorgung

    Einleitung 1.4 Außerbetriebnahme und Entsorgung Werkzeuge/Materialien Zweck 4 Schrauben Nr. 8-32 Zur Montage des Geräts in einer Schalttafel. Außerbetriebnahme und Entsorgung Eine sachgerechte Außerbetriebnahme und Entsorgung dieses Geräts ist wichtig, um böswillige Benutzer daran zu hindern, sich proprietäre Informationen zu verschaffen, und um die Umwelt zu schützen.
  • Seite 14: Installation Des Geräts

    Dieses Produkt enthält keine durch den Anwender zu wartenden Teile. Die Gewährleistung erlischt, sobald Wartungsmaßnahmen von unbefugtem Personal ausgeführt werden. Von Siemens AG nicht ausdrücklich genehmigte Änderungen können zu ungültigen Spezifikationen, Prüfergebnissen und behördlichen Zulassungen führen, und die Berechtigung des Anwenders zum Betrieb dieses Geräts kann erlöschen.
  • Seite 15: Allgemeines Vorgehen

    Beschädigung. Prüfen Sie, ob der Lieferumfang vollständig ist. Hinweis Wenn ein Teil fehlt oder beschädigt ist, benachrichtigen Sie Siemens. Montage des Geräts Der RUGGEDCOM RMC20 ist auf maximale Flexibilität bei der Montage und Anzeige ausgelegt. Das Gerät kann mit Adaptern ausgestattet werden, um eine Montage auf einer DIN-Schiene oder in einer Schalttafel zu ermöglichen.
  • Seite 16: Montage Des Geräts Auf Einer Din-Schiene

    Installation des Geräts 2.3.1 Montage des Geräts auf einer DIN-Schiene NOTICE Die vom Gerät erzeugte Wärme wird aus dem Gehäuse abgeführt. Deshalb ist an allen offenen Seiten des Geräts ein Abstand von 2,5 cm (1 in) empfohlen, um eine Konvektionslüftung zu ermöglichen. Eine Zwangsbelüftung ist nicht erforderlich.
  • Seite 17 Installation des Geräts 2.3.1 Montage des Geräts auf einer DIN-Schiene Montage des Geräts Gehen Sie wie folgt vor, um das Gerät auf einer DIN-Schiene zu montieren: Hängen Sie die oberen Haken des Adapters auf der DIN-Schiene ein. Hinweis Der Adapter besitzt an der Unterseite eine Schiebeentriegelung mit einer Nut für einen Schlitzschraubendreher.
  • Seite 18 Installation des Geräts 2.3.1 Montage des Geräts auf einer DIN-Schiene Ausbauen des Geräts Zum Demontieren des Geräts von einer DIN-Schiene gehen Sie wie folgt vor: Schieben Sie einen Schlitzschraubendreher in die Nut der Schiebeentriegelung und bewegen Sie ihn nach unten. DIN-Schiene Adapter für DIN-Schiene Abbildung 2.2 Demontage des Geräts von einer DIN-Schiene...
  • Seite 19: Montage Des Geräts In Einer Schalttafel

    Installation des Geräts 2.3.2 Montage des Geräts in einer Schalttafel 2.3.2 Montage des Geräts in einer Schalttafel Gehen Sie zur Montage des Geräts in einer Schalttafel wie folgt vor: Demontieren Sie das Gerät und den Schalttafeladapter. Entfernen Sie die Schraube an der Unterseite des Adapters. Ziehen Sie das Gerät aus dem Adapter.
  • Seite 20: Seriell-Nach-Glasfaser-Konvertierung: Punkt-Zu-Punkt

    Installation des Geräts 2.4.1 Seriell-nach-Glasfaser-Konvertierung: Punkt-zu-Punkt Schalter wird der RUGGEDCOM RMC20 für die verschiedenen seriellen Partner mit unterschiedlichen Duplexmodi und Geschwindigkeiten konfiguriert. Wählen Sie die entsprechende Betriebsart passend zum seriellen Verbindungspartner. DIP-Schalter MODE Abbildung 2.4 DIP-Schalter MODE Die Konfigurationseinstellungen sind wie folgt: Position RS232 nach Glasfaser RS485/422 nach Glasfaser...
  • Seite 21 Installation des Geräts 2.4.1 Seriell-nach-Glasfaser-Konvertierung: Punkt-zu-Punkt Hinweis In diesem Beispiel beträgt die Entfernung zwischen den beiden RUGGEDCOM RMC20- Geräten weniger als 5 km (3.1 mi). RS232-Gerät RUGGEDCOM RMC20 RS485-Gerät/Netzwerk Abbildung 2.5 Punkt-zu-Punkt-Topologie für die Seriell-nach-Glasfaser-Konvertierung RS232-Gerät  RS422-Gerät/Netzwerk Position Zustand Hinweise Position Zustand Hinweise RS232 <->...
  • Seite 22: Seriell-Standard-Konvertierung

    Installation des Geräts 2.4.2 Seriell-Standard-Konvertierung Baudrate (bps) DIP6 DIP7 DIP8 Umschaltzeit > 57600 0,10 ms Die Umschaltezeit ist die Zeit nach der Übertragung des Startbits und vor der Rückkehr des Transceivers in den Empfangsmodus. 2.4.2 Seriell-Standard-Konvertierung Im Folgenden werden die Verbindungen für die Konvertierung zwischen RS232- und RS485/422-Geräten dargestellt.
  • Seite 23: Seriell-Nach-Glasfaser-Konvertierung: Ringtopologie

    Installation des Geräts 2.4.3 Seriell-nach-Glasfaser-Konvertierung: Ringtopologie RS232-Geräten an Erde angeschlossen ist. In einigen Fällen (z.B. beim Anschluss an große RS485-Netzwerke) ist es für den Anwender möglicherweise zu bevorzugen, die RS485/RS422-Schirmungsklemme in dieser Betriebsart nicht an den RUGGEDCOM RMC20 anzuschließen. 2.4.3 Seriell-nach-Glasfaser-Konvertierung: Ringtopologie Im Folgenden wird die optische Ringtopologie dargestellt, in der der Repeat-Modus des RUGGEDCOM RMC20 verwendet wird.
  • Seite 24: Anschluss An Die Netzspannung

    Gehäuseerdung zu entfernen. Beachten Sie, dass dadurch sämtliche Leiter- Erde-Schutzschaltungen gegen transiente Spannungen deaktiviert werden. Hinweis Siemens erfordert die Verwendung von externem Überspannungsschutz in VDSL- Anwendungen, wo die Leitung möglicherweise größeren Spannungsstößen als denen ausgesetzt ist als es der Bemessung des Geräts entspricht. Verwenden Sie die folgenden technischen Daten als Richtlinie für den externen Überspannungsschutz...
  • Seite 25: Anschluss An Wechselstrom

    Installation des Geräts 2.5.1 Anschluss an Wechselstrom • Einfügedämpfung: < 0,1 dB bei 10 MHz • Spitzenstoßstrom: 10 kA, 8 x 20 µs wellenförmig 2.5.1 Anschluss an Wechselstrom Zum Anschließen einer AC-Hochspannungsversorgung an das Gerät gehen Sie wie folgt vor: NOTICE Elektrische Gefahr –...
  • Seite 26 Installation des Geräts 2.5.1 Anschluss an Wechselstrom Verbinden Sie die von der Spannungsquelle kommende Plusleitung mit der Klemme für Pluspol/Phase (+/L) am Klemmenblock. Plusklemme/stromführend (+/L) Minusklemme/neutral (-/N) Überspannungsschutzklemme Geschirmtes Erdungskabel Abbildung 2.8 Klemmenblockverdrahtung Verbinden Sie die von der Spannungsquelle kommende Minusleitung mit der Klemme für Minuspol/Nullleiter (+/N) am Klemmenblock.
  • Seite 27: Anschluss An Gleichstrom

    Installation des Geräts 2.5.2 Anschluss an Gleichstrom 2.5.2 Anschluss an Gleichstrom Zum Anschließen einer DC-Versorgung (Hoch- oder Niederspannung) an das Gerät gehen Sie wie folgt vor: NOTICE Elektrische Gefahr – Gefahr von Sachschäden Vor dem Prüfen der Durchschlagfestigkeit (HIPOT) im Feld entfernen Sie das geflochtene Erdungsband, das an die Erdungsklemme für Überspannung und an Gehäusemasse angeschlossen ist.
  • Seite 28 Installation des Geräts 2.5.2 Anschluss an Gleichstrom Verbinden Sie die Erdungsklemme an der Stromquelle mit der Gehäusemasseklemme am Gerät. RUGGEDCOM RMC20 Montagehandbuch, 04/2021, C79000-G8900-1007-10...
  • Seite 29 Installation des Geräts 2.5.2 Anschluss an Gleichstrom RUGGEDCOM RMC20 Montagehandbuch, 04/2021, C79000-G8900-1007-10...
  • Seite 30: Kommunikationsports

    Kommunikationsports Der RUGGEDCOM RMC20 kann mit Kommunikationsports verschiedener Typen ausgestattet werden, um seine Funktionen und Leistungsfähigkeit zu erweitern. Port 1 Port 2 Abbildung 3.1 Port-Zuweisung Port Serieller Anschluss RS232/RS485/RS422 Multimode-Port in Glasfasertechnik -Ports in Glasfasertechnik Ethernet-Ports in Glasfasertechnik sind mit Steckverbindern vom Typ ST (Straight Tip) verfügbar.
  • Seite 31: Serieller Anschluss

    Kommunikationsports 3.2 Serieller Anschluss Verfügbare Ports Tx-Steckverbinder Rx-Steckverbinder Abbildung 3.2 ST-Port Technische Daten Die technischen Daten zu den verfügbaren -Ports in Glasfasertechnik finden Sie unter "Technische Daten für-Ports in Glasfasertechnik (Seite 27)". Serieller Anschluss Der RUGGEDCOM RMC20 ist mit einem Phoenix-Steckverbinder mit sieben Anschlüssen ausgestattet.
  • Seite 32: Rs232-Datenports

    Anschlüssen besteht: Senden (Tx), Empfangen (Rx) und gemeinsamer Leiter (COM). Hinweis Der RS232-Port ist nur für Punkt-zu-Punkt-Anwendungen gedacht. In Einhaltung der EIA/TIA-Richtlinien für die RS232-Kommunikation empfiehlt Siemens: • Verwenden Sie immer geschirmte Kabel, um die Auswirkungen von elektrischem Umgebungsrauschen zu minimieren •...
  • Seite 33: Rs485/422-Datenports

    Kommunikationsports 3.2.2 RS485/422-Datenports DB9-Konsolenport Abbildung 3.4 Pinbelegung RS232-Port zu Konsolenport DB9-Pin Bezeichnung Beschreibung Reserviert (nicht anschließen) Daten empfangen Daten senden Reserviert (nicht anschließen) SGND Signalmasse Reserviert (nicht anschließen) Reserviert (nicht anschließen) Reserviert (nicht anschließen) Reserviert (nicht anschließen) 3.2.2 RS485/422-Datenports Die serielle Klemme enthält einen einzigen RS485/RS422-Datenport. Im Halbduplexmodus müssen die RS485-Verbindungen (Rx+, Rx-, COM) angeschlossen sein.
  • Seite 34 Kommunikationsports 3.2.2 RS485/422-Datenports Hinweis Schutz vor transienten Spannungen ist an allen Anschlüssen vorhanden. Blitzschläge und Stromstöße gegen Erde können große kurzzeitige Spannungsunterschiede zwischen den Enden der Kommunikationsverbindungen verursachen. Für eine maximale Zuverlässigkeit der gesamten Verbindung sollte in allen Geräten ein ähnlicher Schutz vor transienten Spannungen installiert sein. Die folgende Abbildung zeigt die empfohlene RS485-Verdrahtung.
  • Seite 35 Kommunikationsports 3.2.2 RS485/422-Datenports RUGGEDCOM RMC20 Montagehandbuch, 04/2021, C79000-G8900-1007-10...
  • Seite 36: Technische Daten

    Sie 3 dBm. Um aus dem Spitzenwert den Durchschnittswert zu berechnen, subtrahieren Sie 3 dBm. • Die maximale Segmentlänge ist stark abhängig von Faktoren wie Faserqualität sowie der Anzahl an Verteilern und Spleißen. Wenden Sie sich an einen Siemens- Vertriebsmitarbeiter, um maximale Segmententfernungen zu ermitteln. RUGGEDCOM RMC20 Montagehandbuch, 04/2021, C79000-G8900-1007-10...
  • Seite 37: Betriebsumgebung

    Technische Daten 4.3 Betriebsumgebung 10 MBit/s 62,5/125 — — 5 MBd 62,5/125 — — -33,7 Gilt für den typischen Fall. Betriebsumgebung Parameter Bereich Kommentare Umgebungstemperatur Betrieb -40 bis 85 °C Gemessen in einem Radius von 30 cm (12 in) um (-40 bis 185 °F) den Mittelpunkt des Gehäuses.
  • Seite 38 Technische Daten 4.5 Maßzeichnungen 92.8 80.1 73.7 62.2 58.4 70.7 Abbildung 4.1 Gesamtabmessungen 67.3 62.2 96.1 58.4 82.2 35.6 11.4 Abbildung 4.2 Abmessungen bei Schalttafeleinbau RUGGEDCOM RMC20 Montagehandbuch, 04/2021, C79000-G8900-1007-10...
  • Seite 39 Technische Daten 4.5 Maßzeichnungen RUGGEDCOM RMC20 Montagehandbuch, 04/2021, C79000-G8900-1007-10...
  • Seite 40: Zertifizierung

    UL 62368-1 Information Technology Equipment – Safety – Part 1: Allgemeine Anforderungen 5.1.2 Europäische Union (EU) Dieses Gerät erfüllt laut Siemens AG grundlegende Anforderungen und sonstige einschlägige Bestimmungen folgender EU-Richtlinien: EN 62368-1 • Information Technology Equipment – Safety – Part 1: Allgemeine Anforderungen •...
  • Seite 41: Fcc

    Title 21 Code of Federal Regulations (CFR) – Chapter I – Sub-Chapter J – Radiological Health 5.1.5 ISED Hiermit erklärt Siemens AG, dass das vorliegende Gerät die Anforderungen des folgenden ISED-Standards (Innovation Science and Economic Development) in Kanada erfüllt: •...
  • Seite 42: Acma

    Siemens unter https://support.industry.siemens.com/cs/ww/en/view/89855782 erhältlich. 5.1.8 RoHS Für dieses Gerät hat Siemens AG erklärt, dass es die Anforderungen der folgenden RoHS-Schadstoffrichtlinien erfüllt, die eine Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten untersagen: • China RoHS 2 Verwaltungsmaßnahmen zur Kontrolle von Umweltverschmutzungen durch...
  • Seite 43: Typprüfungen Emv Und Umgebungsbedingungen

    Zertifizierung 5.2 Typprüfungen EMV und Umgebungsbedingungen • IEEE 1613 IEEE Standard Umwelt- und Testanforderungen für Kommunikationsnetzwerkgeräte in Umspannwerken • IEC 61850-3 Kommunikationsnetze und -systeme für die Automatisierung in der elektrischen Energieversorgung, Teil 3: Allgemeine Anforderungen Typprüfungen EMV und Umgebungsbedingungen Der RUGGEDCOM RMC20 hat die folgenden EMV- und Umweltprüfungen bestanden. Typprüfungen nach IEC 61850-3 Prüfung Beschreibung...
  • Seite 44 (Gleichstrom) Stromports 5 kV   (Wechselstrom) Von Siemens angegebene Prüfschärfe. IEEE 1613-konforme Prüfungen zur Ermittlung der Störfestigkeit gegen Belastung durch elektromagnetische Störungen Hinweis Der RUGGEDCOM RMC20 erfüllt die Anforderungen der Klasse 2 bei reinen Glasfaser- Konfigurationen und die Anforderungen der Klasse 1 bei Kupferports.
  • Seite 45 Zertifizierung 5.2 Typprüfungen EMV und Umgebungsbedingungen Umweltprüfungen Prüfung Beschreibung Prüfstufen Prüfschärfe IEC 60068-2-1 Kalte Temperatur Prüfung Ad -40 °C (-40 °F),   16 Stunden IEC 60068-2-2 Trockene Hitze Prüfung Bd 85°C (185°F),   16 Stunden IEC 60068-2-30 Feuchtigkeit Prüfung Db 95 % (nicht   (feuchte Wärme, kondensierend), zyklisch)
  • Seite 46: Weitere Informationen

    Weitere Informationen Siemens RUGGEDCOM https://www.siemens.com/ruggedcom Industry Online Support (Service und Support) https://support.industry.siemens.com Industry Mall https://mall.industry.siemens.com Siemens AG Digital Industry Process Automation Postfach 48 48 90026 NÜRNBERG DEUTSCHLAND...
