SIMATIC NET PROFIBUS Plastic Fiber Optic

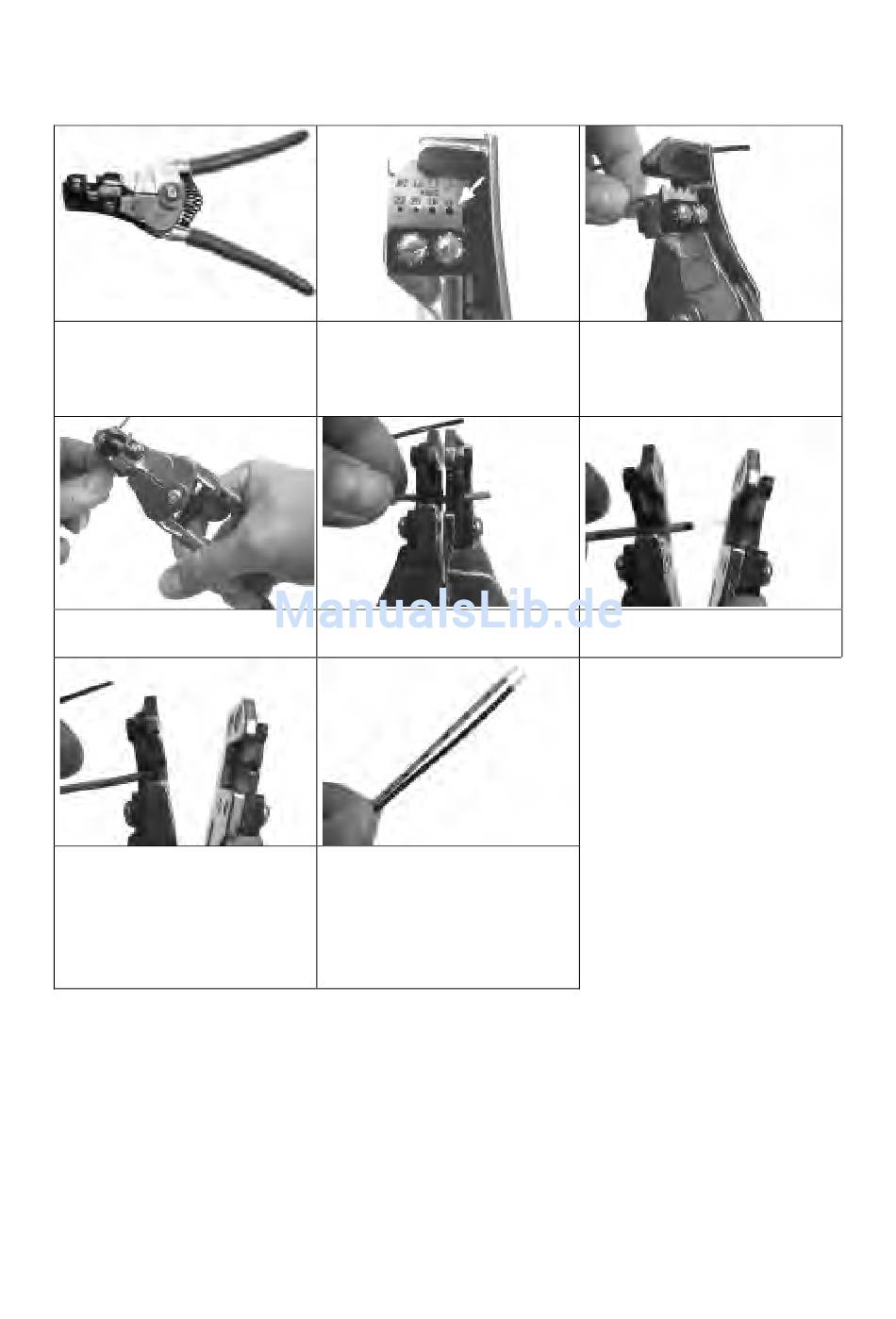

Abisolieren des Adernmantels

Zum Abisolieren der Plastik-LWL-Adern
die SIMATIC NET Rundschnittzange (im
Stripping Tool Set enthalten) verwenden.
Die beiden Griffe der Zange fest zusam-
mendrücken und zusammengedrückt
halten.
Die Griffe der Zange langsam leicht
öffnen, bis der Haltebügel die Ader
freigibt. Die Ader aus der Zange ent-
nehmen. Erst danach die Griffe vollstän-
dig öffnen.
Achtung: Werden die Griffe vollständig
geöffnet, bevor die Ader entnommen
wurde, kann die Faser durch die zurück-
springende Klinge beschädigt werden.
Wichtiger Hinweis:
Es muß die mit AWG 16 beschriftete
Öffnung (1,5 mm Ø) verwendet werden.
Kleinere Öffnungen führen zur Beschä-
digung der Faser und dürfen daher nicht
benutzt werden.
Die Ader wird dabei automatisch vom
Haltebügel der Zange festgehalten...
Arbeitsschritte bei zweiter Ader wieder-
holen.
Seite 6
Montageanleitung Simplex-Stecker
Die Ader in die mit AWG 16 beschriftete
Öffnung einlegen. Die Ader muß ca. 5
mm über die Klinge hinausstehen.
..und der Adernmantel abgesetzt.
