Infrared Link Modul (ILM)
Slave
PROFIBUS
Master–Netzsegment
Master
Master
Slave
Slave

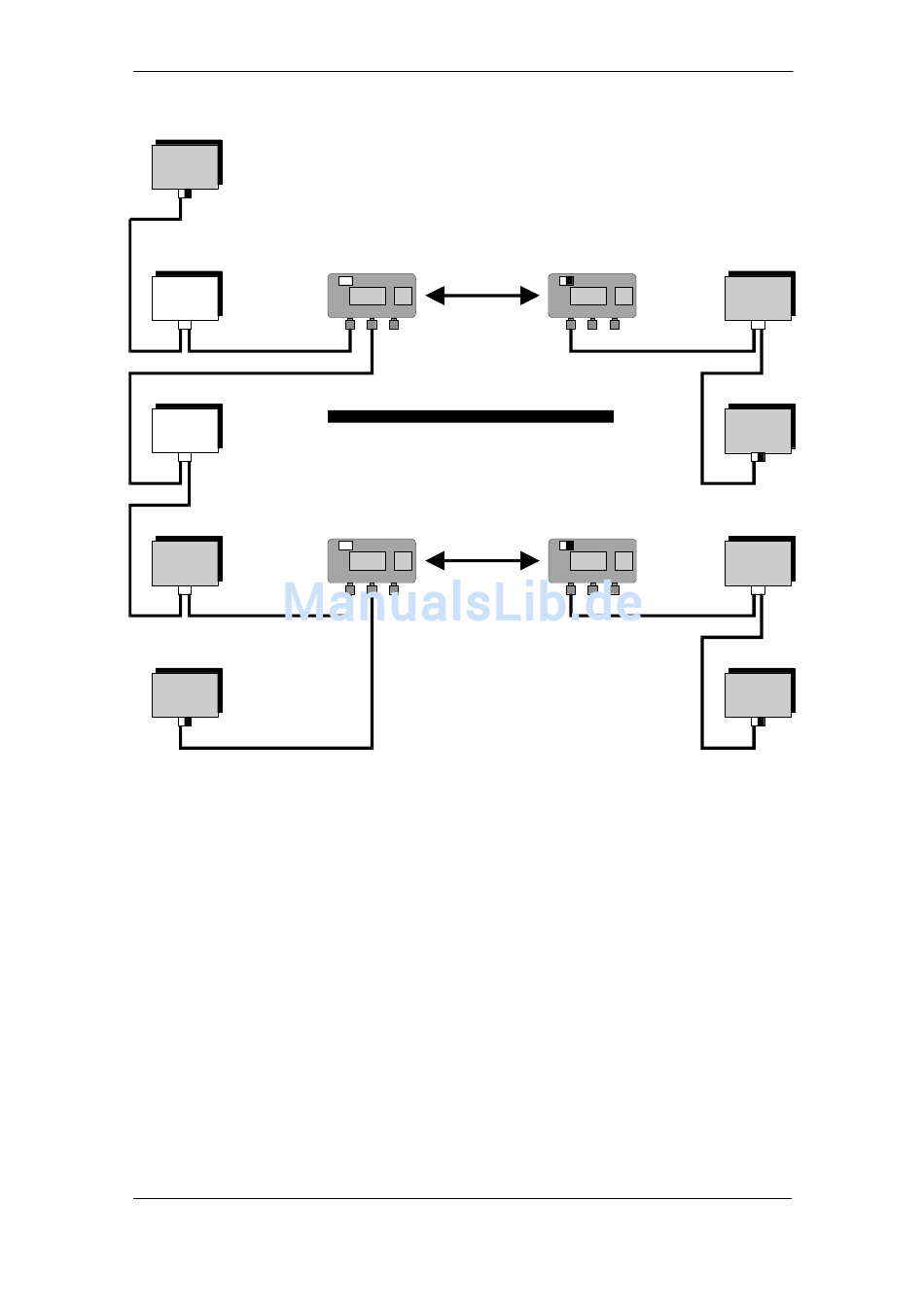

Bild 4: Kopplung von mehreren Slave–Netzsegmenten an ein Master–Netzsegment
Copyright  by Siemens
Infrarot–
Übertragungsstrecke 1
0,5 ... 15 m
ILM
PROFIBUS
Slave–Netzsegment 1
Optische Trennung zwischen den
IR–Übertragungsstrecken
Infrarot–
Übertragungsstrecke 1
0,5 ... 15 m
ILM
PROFIBUS
Slave–Netzsegment 2
14
6ZB530–3AC30–0BA1
ILM Slave
Slave
ILM
Slave
Slave
