4.1.1

FC Standard Cable (Standardleitung)

Innenleiter, Cu-massiv
Isolierhülle aus Zell-PE

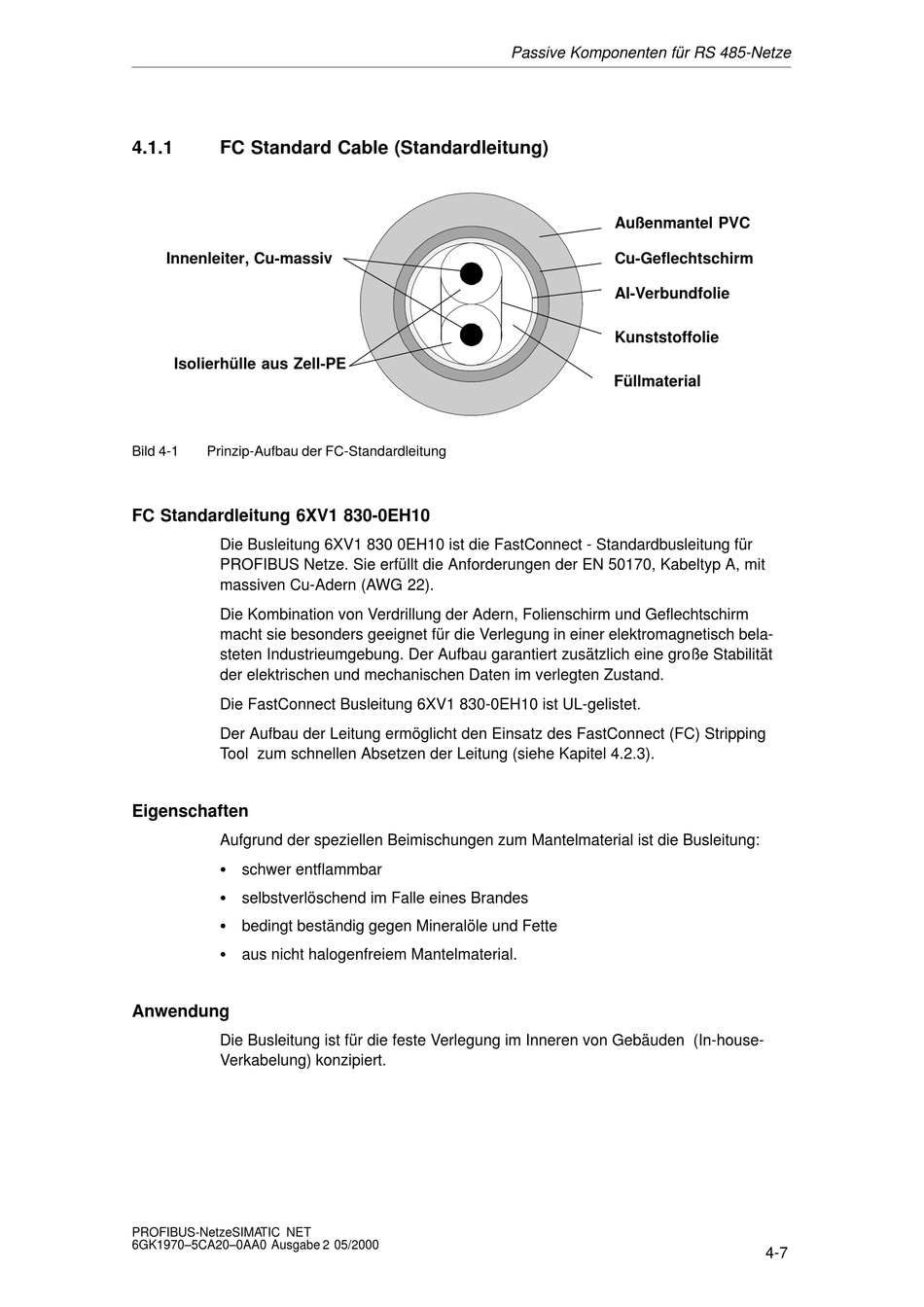

Bild 4-1 Prinzip-Aufbau der FC-Standardleitung
FC Standardleitung 6XV1 830-0EH10
Die Busleitung 6XV1 830 0EH10 ist die FastConnect - Standardbusleitung für
PROFIBUS Netze. Sie erfüllt die Anforderungen der EN 50170, Kabeltyp A, mit
massiven Cu-Adern (AWG 22).
Die Kombination von Verdrillung der Adern, Folienschirm und Geflechtschirm
macht sie besonders geeignet für die Verlegung in einer elektromagnetisch bela-
steten Industrieumgebung. Der Aufbau garantiert zusätzlich eine große Stabilität
der elektrischen und mechanischen Daten im verlegten Zustand.
Die FastConnect Busleitung 6XV1 830-0EH10 ist UL-gelistet.
Der Aufbau der Leitung ermöglicht den Einsatz des FastConnect (FC) Stripping
Tool zum schnellen Absetzen der Leitung (siehe Kapitel 4.2.3).

Eigenschaften

Aufgrund der speziellen Beimischungen zum Mantelmaterial ist die Busleitung:
S schwer entflammbar
S selbstverlöschend im Falle eines Brandes
S bedingt beständig gegen Mineralöle und Fette
S aus nicht halogenfreiem Mantelmaterial.

Anwendung

Die Busleitung ist für die feste Verlegung im Inneren von Gebäuden (In-house-
Verkabelung) konzipiert.
