4.4.2 Buskabel an Busanschlußstecker (6ES7 972-0BA30-0XA0) an-
schließen
Aussehen (6ES7 972-0BA30

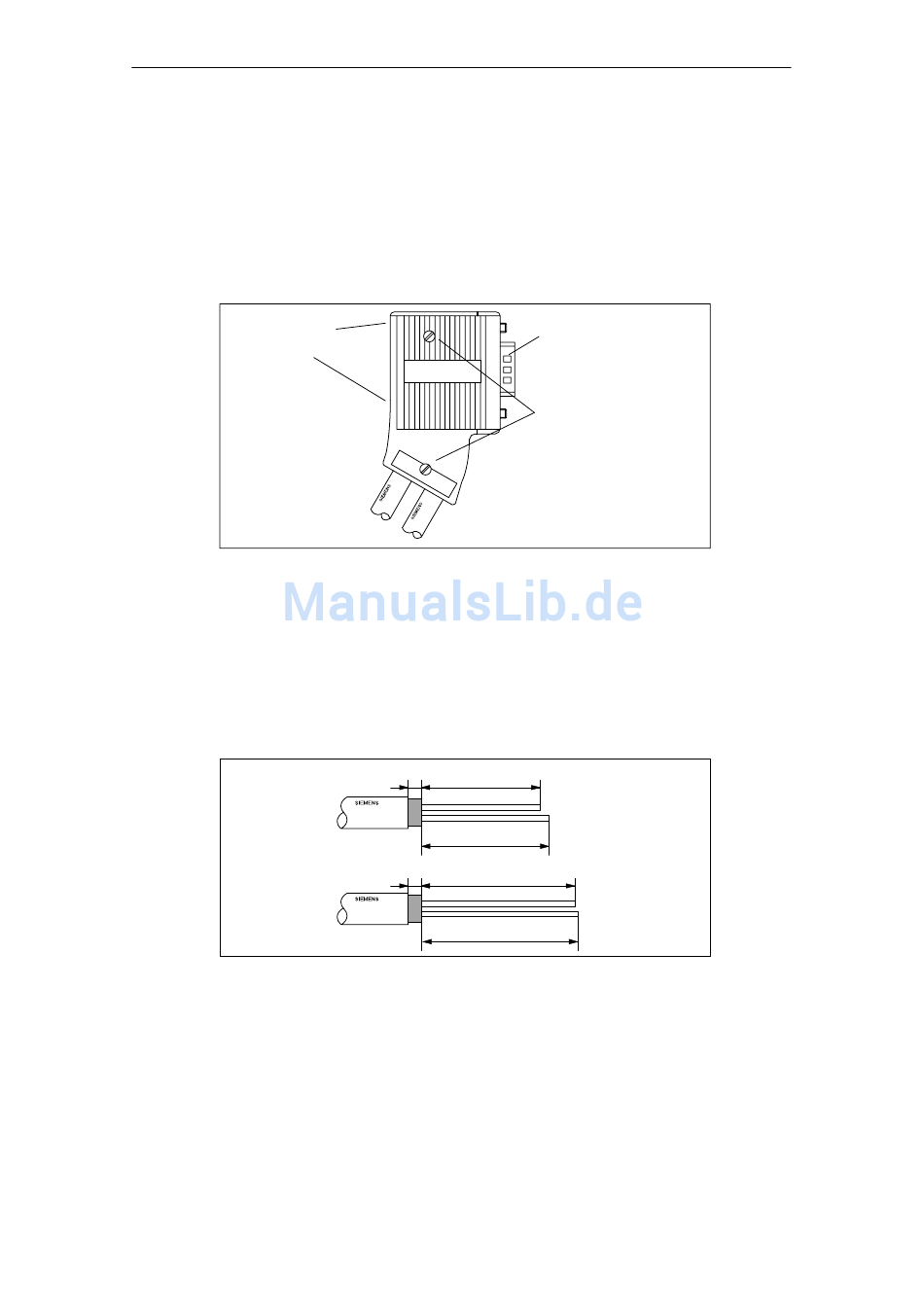

Bild 4-18 zeigt den Busanschlußstecker mit der Bestellnr. 6ES7 972-0BA30-0XA0:
Schrauben zur
Befestigung an
der Station
Bild 4-18 Busanschlußstecker (Bestellnummer 6ES7 972-0BA30
Montieren des Buskabels
Schließen Sie das Buskabel an den Busanschlußstecker mit der Bestellnummer
6ES7 972-0BA30-0XA0 wie folgt an:
1. Isolieren Sie das Buskabel gemäß Bild 4-19 ab.
Bild 4-19 Länge der Abisolierungen für Busanschlußstecker (6ES7 972-0BA30
2. Öffnen Sie das Gehäuse des Busanschlußsteckers, indem Sie die Gehäuse-
schrauben lösen und entfernen Sie den Deckel.
3. Drücken Sie das Buskabel in die Zugentlastung. Der Kabelschirm muß dabei
blank auf der Metallführung liegen.
4-40
-0XA0
)
3 27
29
3 35
36
9poliger D-Sub-Stecker
für Anschluß an die Sta-
tion
Gehäuseschraube
-0XA0
)
A
B
A
B
PROFIBUS-NetzeSIMATIC NET
6GK1970–5CA20–0AA0 Ausgabe 2 05/2000
-0XA0
)
