Topologien von SIMATIC NET PROFIBUS–Netzen
2.5.5 Übergang PROFIBUS–DP zu RS 232C
Aufbau

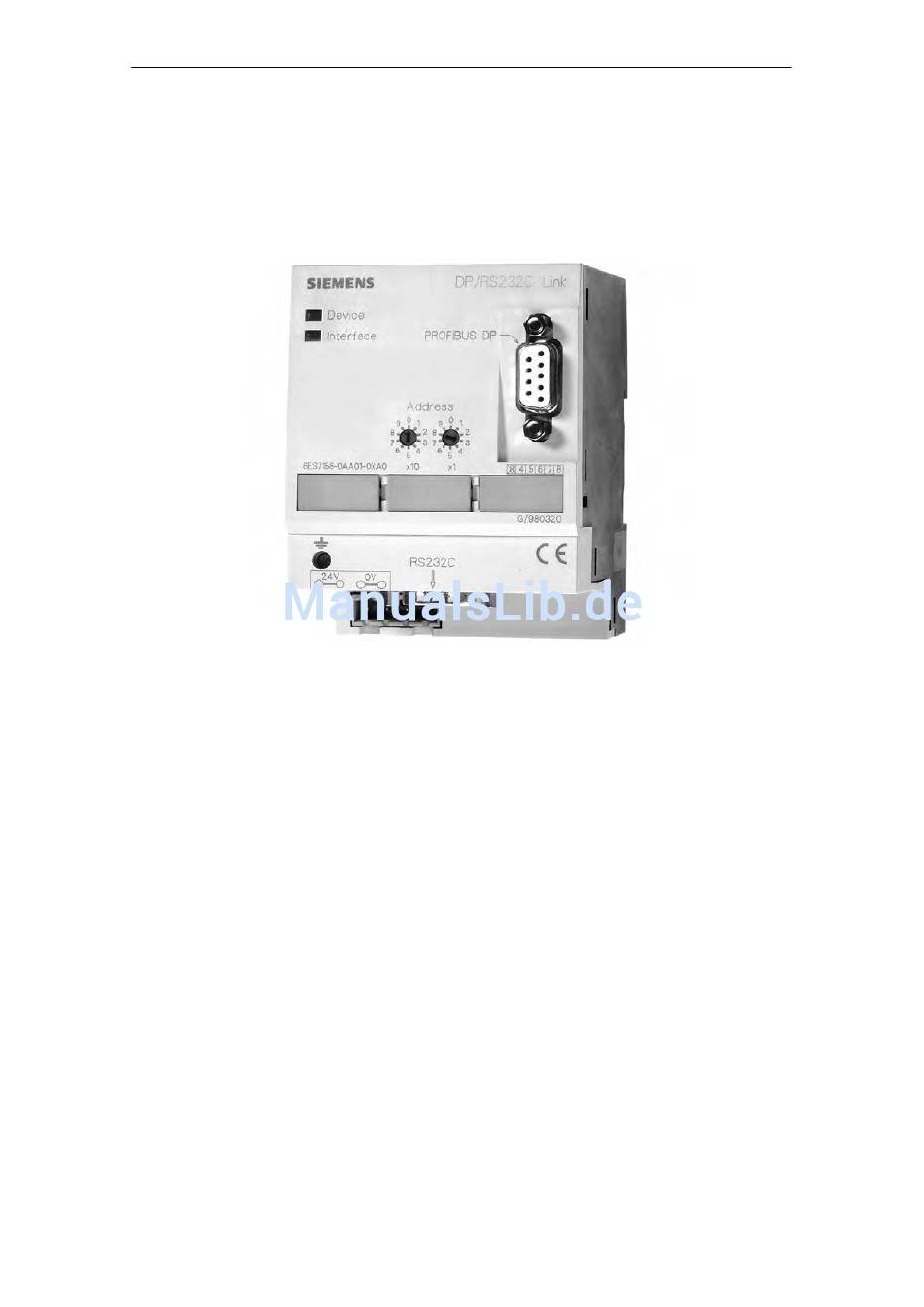

Bild 2-18 DP/RS 232C–Link für PROFIBUS–DP
Das DP/RS 232C–Link besteht aus einem kompakten 70 mm-Gehäuse für die
Hutschienenmontage. Die Montage sollte vorzugsweise senkrecht erfolgen. Die
Module lassen sich abstandslos nebeneinander aufreihen. Der Anschluß an
PROFIBUS-DP erfolgt über eine 9polige Sub-D-Buchse. Die RS 232C–
Schnittstelle ist als 9poliger Sub–D–Stecker ausgebildet.
2-28
PROFIBUS-NetzeSIMATIC NET
6GK1970–5CA20–0AA0 Ausgabe 2 05/2000
