5.7.7 Externe Anschlüsse
HINWEIS:
Sachschäden durch fehlerhaften Anschluss!
Durch den Anschluss an die falsche Spannung oder Stromstärke sind
Schäden an elektrischen Komponenten möglich.
▶ Nur Anschlüsse an externe Anschlüsse der Inneneinheit vornehmen,
die für 5 V und 1 mA angepasst sind.
▶ Wenn Koppelrelais erforderlich sind, ausschließlich Relais mit Gold-
kontakten verwenden.
Die externen Eingänge I1 und I4 können für die Fernsteuerung einzelner
Funktionen der Bedieneinheit verwendet werden.
Funktionen, die durch die externen Eingänge aktiviert werden, werden in
Anleitungen der Bedieneinheit beschrieben.
Der externe Eingang wird entweder an einen manuellen Schalter oder ein
Steuergerät mit 5-V-Relais-Ausgang angeschlossen.
5.7.8 Inneneinheit anschließen
▶ Frontverkleidung abnehmen.
▶ Verschlussdeckel des Schaltkastens abnehmen.
▶ Anschlusskabel durch die Kabeldurchführungen oben zum Schalt-
kasten führen. Zugfedern verwenden.
▶ Kabel so verlegen, dass der Schaltkasten nach vorn gekippt werden
kann.
▶ Kabel laut Schaltplan anschließen.
▶ Verschlussdeckel des Schaltkastens und Frontverkleidung der Innen-
einheit wieder montieren.

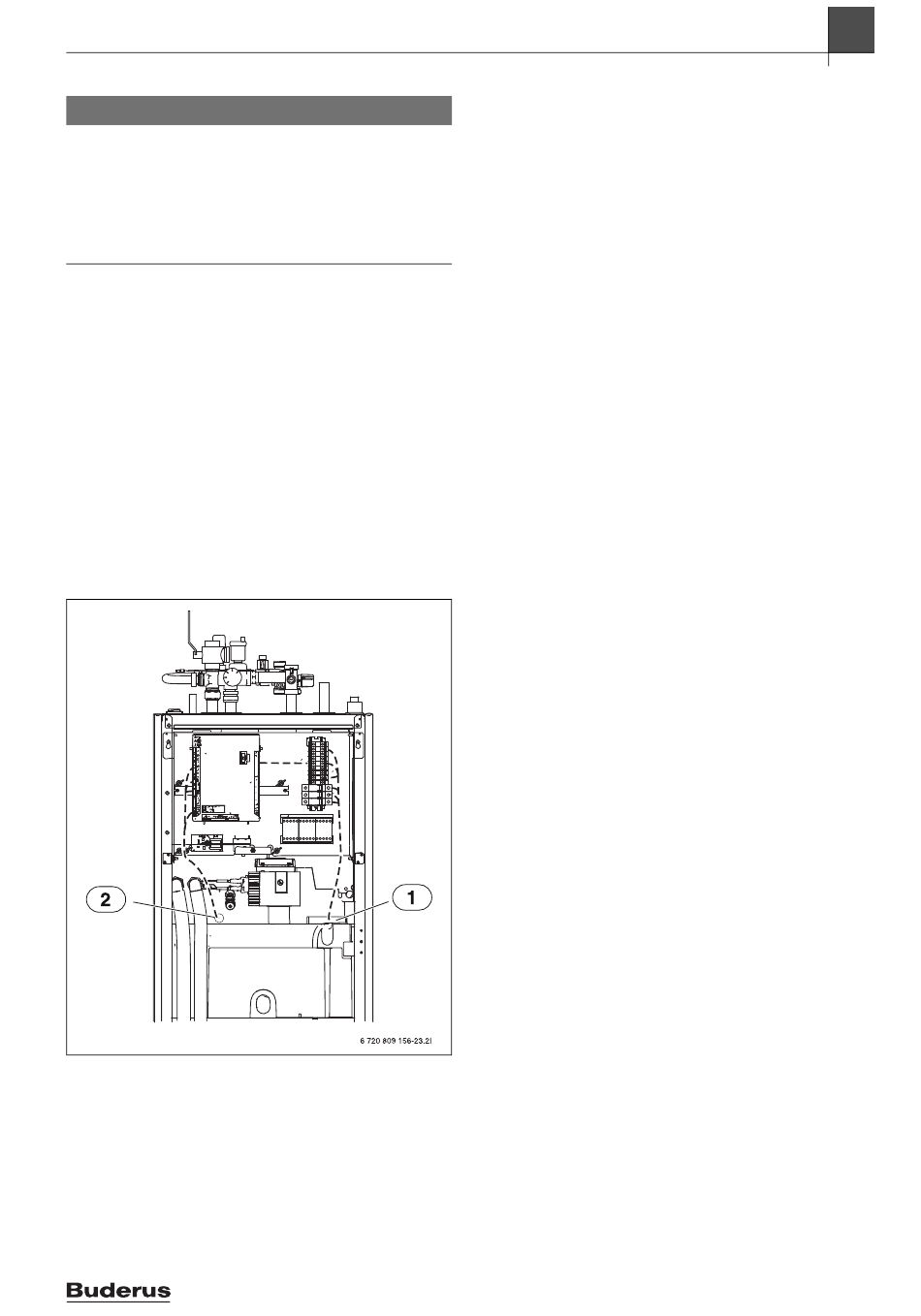

Bild 14 Kabeldurchführungen
[1] Kabelkanal für Elektroanschluss
[2] Kabelkanal für CAN-BUS und Fühlerkabel
