5 Montage
B Letzte Befestigung zusammenstecken.

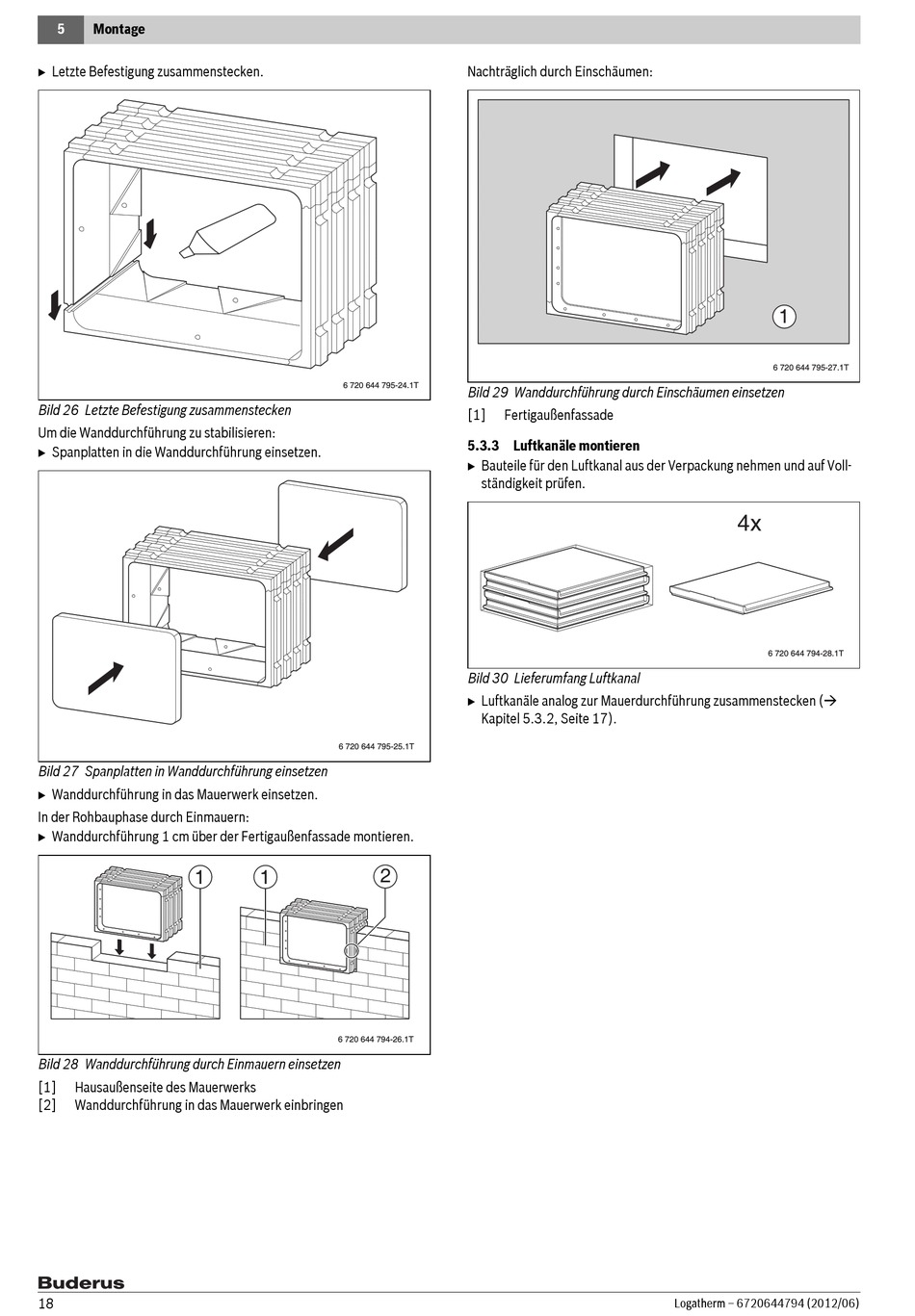

Bild 26 Letzte Befestigung zusammenstecken
Um die Wanddurchführung zu stabilisieren:
B Spanplatten in die Wanddurchführung einsetzen.
Bild 27 Spanplatten in Wanddurchführung einsetzen
B Wanddurchführung in das Mauerwerk einsetzen.
In der Rohbauphase durch Einmauern:
B Wanddurchführung 1 cm über der Fertigaußenfassade montieren.
1
Bild 28 Wanddurchführung durch Einmauern einsetzen
[1] Hausaußenseite des Mauerwerks
[2] Wanddurchführung in das Mauerwerk einbringen
18
6 720 644 795-24.1T
6 720 644 795-25.1T
2
1
6 720 644 794-26.1T
Nachträglich durch Einschäumen:
Bild 29 Wanddurchführung durch Einschäumen einsetzen
[1] Fertigaußenfassade
5.3.3 Luftkanäle montieren
B Bauteile für den Luftkanal aus der Verpackung nehmen und auf Voll-
ständigkeit prüfen.
Bild 30 Lieferumfang Luftkanal
B Luftkanäle analog zur Mauerdurchführung zusammenstecken (
Kapitel 5.3.2, Seite 17).
1
6 720 644 795-27.1T
4x
6 720 644 794-28.1T
