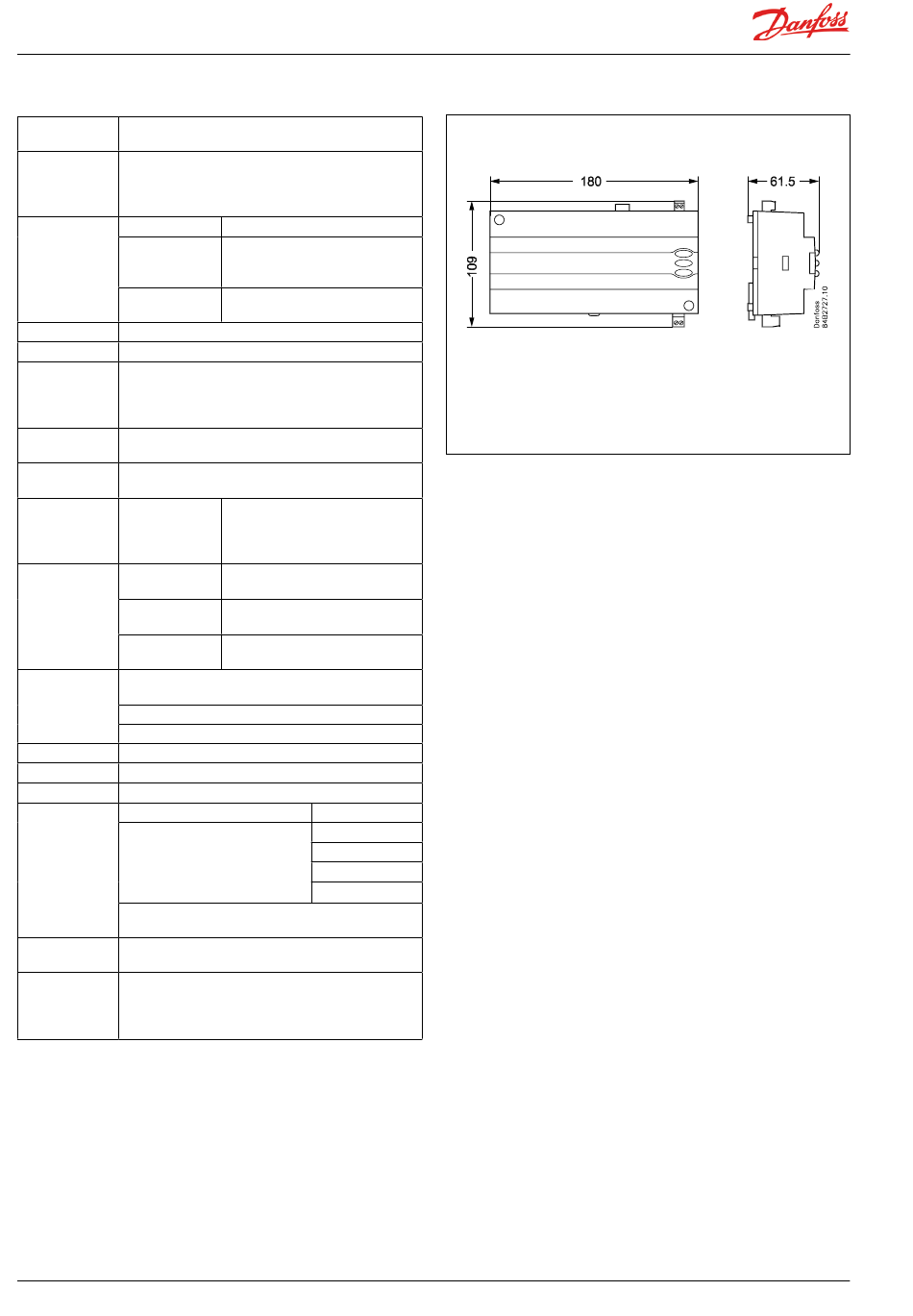

Daten
Versorgungs-
230 V a.c. +10/-15 %. 5 VA, 50/60 Hz
spannung
S6, S6B: Pt 1000
S3, S4, S5, , S5B : Pt 1000 oder
Fühler
PTC 1000 Ohm / 25°C
(Alle 4 müssen von gleichem Typ sein)
Messbereich
Regler
Genauigkeit
Pt 1000 Fühler
Display
LED, 3-Stellig
Externes Display EKA 163B oder 164B. (Evtl. EKA 163A oder 164A)
Signal von Kontaktfunktionen
Digitale Eingän-
Vergoldete Kontakte erforderlich.
ge DI1, DI2
Kabel dürfen max. 15 m lang sein.
Bei längerem Abstand Hilfsrelais benutzen.
Digitaler Ein-
230 V a.c.
gang DI3
Elektrischer An-
Max. 1,5 mm
schlußleitung
DO1
Solid state
(für AKV Spule)
Ausgang
Relais*
DO3, DO4
DO2, DO5, DO6
0 bis +55°C Beim Betrieb
-40 bis +70°C Beim Transport
Umgebungs-
temperatur
20-80% Rh, nicht kondensierend
Keine Stosseinwirkungen / Vibrationen
Schutzart
IP 20
Montage
Auf DIN-Schienne oder an Wand
Gewicht
0,4 Kg
Fest / Eingebaut
Datenkommuni-
Ausbaumöglichkeit
kation
Der Regler lässt sich nicht mit einer Überwachungs-
einheit, Typ m2, koppeln.
Gangreserve für
4 Stunden
die Uhr
EU Niederspannungsreichlinie und EMV Anforderun-
gen für CE-Kennzeichnung werden eingehalten.
Zulassungen
LVD-geprüft gem. EN 60730-1 und EN 60730-2-9, A1, A2
EMC-geprüft gem. EN 61000-6-2 und EN 61000-6-3
* DO3 und DO4 sind 16 A Relais. DO2, DO5 und DO6 sind 8 A Relais. Max. Belastung darf nicht
überschritten werden.
34
-60 bis +120°C
±1 K unter -35°C
± 0,5 K zwischen -35 bis +25°C;
±1 K üïber +25°C
±0,3 K bei 0°C
±0,005 K per Grad
für Schalttafelausführung
2
Max. 240 V a.c. , Min. 28 V a.c.
Max. 0,5 A
Leckage < 1 mA
Max. 1 Stück Spule
CE
(250 V a.c.)
4 (3) A
4 (3) A
MODBUS
LON RS485
DANBUSS
TCP/IP (OEM)
MODBUS
Manual RS8EU603 © Danfoss 11-2013
AK-CC 450
