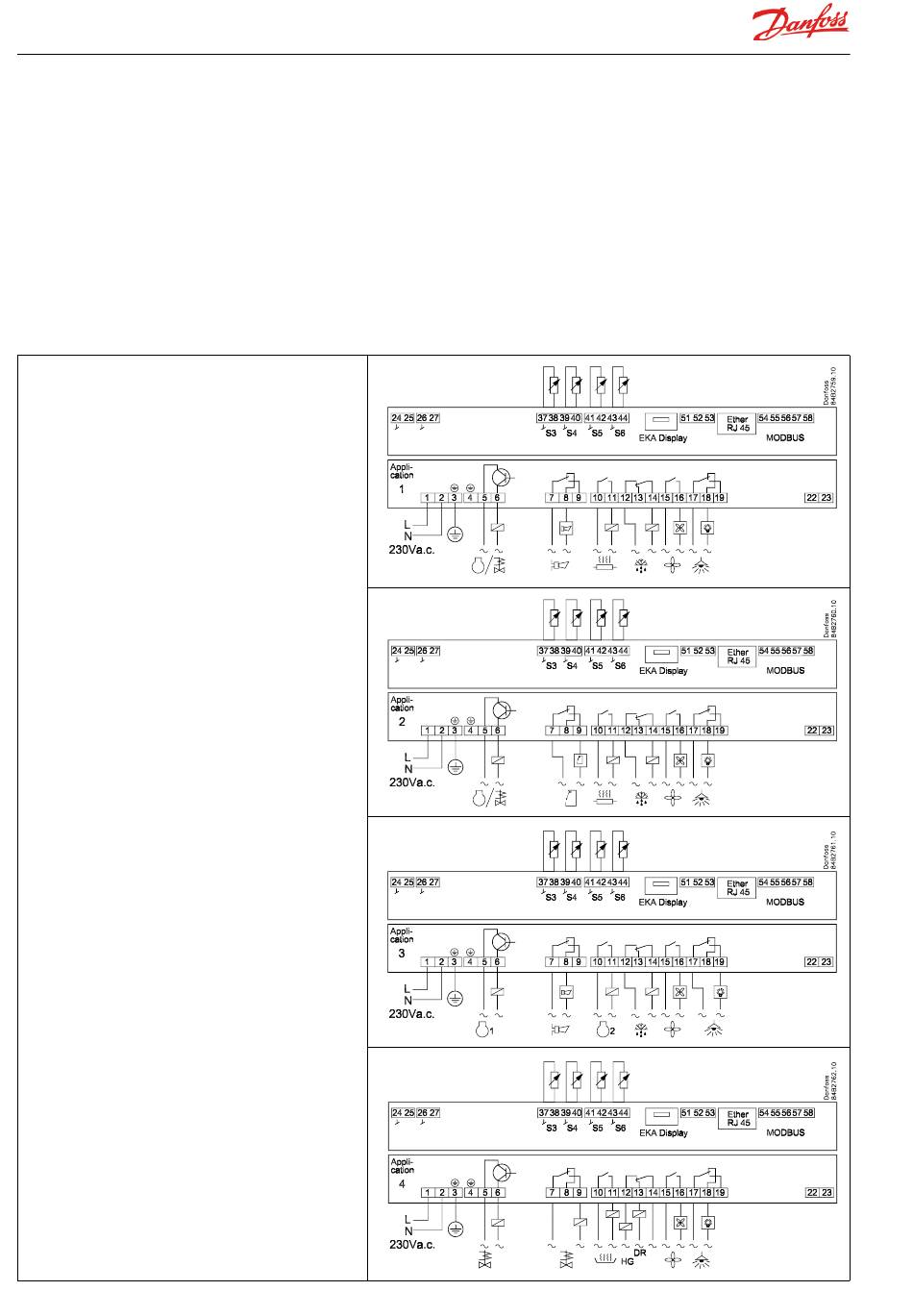

Anwendungen
Hier eine Übersicht über die Anwendungsmöglich-
keiten des Reglers.
Mit einer Einstellung werden die Relaisausgänge
konfiguriert, sodass die Bedienfläche des Reglers
genau für die gewählte Anwendung ausgerichtet
wird.
Auf Seite 28 finden sich die aktuellen Einstellungen
für die jeweiligen Schaltpläne.
Allgemein:
Die acht Anwendungen sind alle an kommerzielle
Kühlanlagen in Form von Kühlmöbeln oder Kühl-
räumen angepasst.
Durchgängig haben alle Anwendungen Ausgänge
für:
• Magnetventil oder Verdichter
• Lüfter
• Abtauung
• Licht
Darüberhinaus haven de verschiedenen Anwen-
dungen verschiedenen Funktione und damit Ein-
und Ausgänge.
Anwendung 1
Standard Anwendung.
Anwendung 2
Steuerung von Nachtrollos
Die Nachrollos folgen dem Status der Beleuch-
tungsfunktion – wenn die Beleuchtung eingeschal-
tet ist, sind die Nachtrollos oben, und wenn die
Beleuchtung ausgeschaltet ist, sind die Nachtrollos
unten. Darüber hinaus besteht über einen digitalen
Eingang die Möglichkeit für eine zwangsweise Öff-
nung der Rollos, um das Möbel mit Waren befüllen
zu können.
Anwendung 3
"Zwei-Verdichter" Betreib.
Die beiden Verdichter müssen dieselbe Größe
haben. Bei Inbetriebnahme (nach dem Abtauen,
Betriebsstopp etc.) werden beide Verdichter mit
einer eingestellten Zeitverzögerung eingeschaltet.
Der eine Verdichter schaltet mit der halben Diffe-
renz, so dass eine optimale Anpassung der Verdich-
terkapazität an die aktuelle Belastung im Möbel/
Raum erfolgt. Es findet ein automatischer Betriebs-
stundenausgleich zwischen den Verdichtern statt
während Cyklischer Betrieb.
Eine detaillierte Beschreibung finden Sie weiter
vorn im Handbuch
Anwendung 4
Heißgasabtauung.
Die Heizgasabtauung ist an kommerzielle Möbel/
Räume mit begrenzter Anlagenfüllung angepasst.
Das eine Relais steuert das Hauptventil in der
Saugleitung.
Ein Wechselrelais steuert sowohl das Heizgasventil
als auch das Dränventil.
Das heißt, dass es zwischen dem Stoppen des
Heizgases und dem Beginn der Entleerung keine
Zeitverzögerung gibt.
12
S3 und S4 sind Temperaturfühler. Die Anwendung legt fest, ob entweder der
eine oder der andere oder beide Fühler angewandt werden sollen. S3 ist im
Luftstrom vor dem Verdampfer anzubringen. S4 nach dem Verdampfer.
Mittels prozentueller Einstellung wird festgelegt, wonach geregelt wird.
S5 ist der Abtaufühler und ist am Verdampfer anzubringen.
S6 ist ein Produktfühler.
DI1, DI2 und DI3 sind on/off-eingänge, die z. B. für folgende Funktionen
benutzt werden können: Türfunktion, Alarmfunktion, Abtaustart, externen
Hauptschalter, Nachtbetrieb, Ändern des Thermostatsollwerts, Möbelreini-
gung, Zwangskühlung oder koordinierte Abtauung. DI ist ein 230 V Eingang.
Siehe Funktionen in den Einstellungen o02, o37 und o84.
1
2
3
4
