Dezember 2004
Zugriff auf Klemmleisten
TB1 und TB2

Einstellschraube

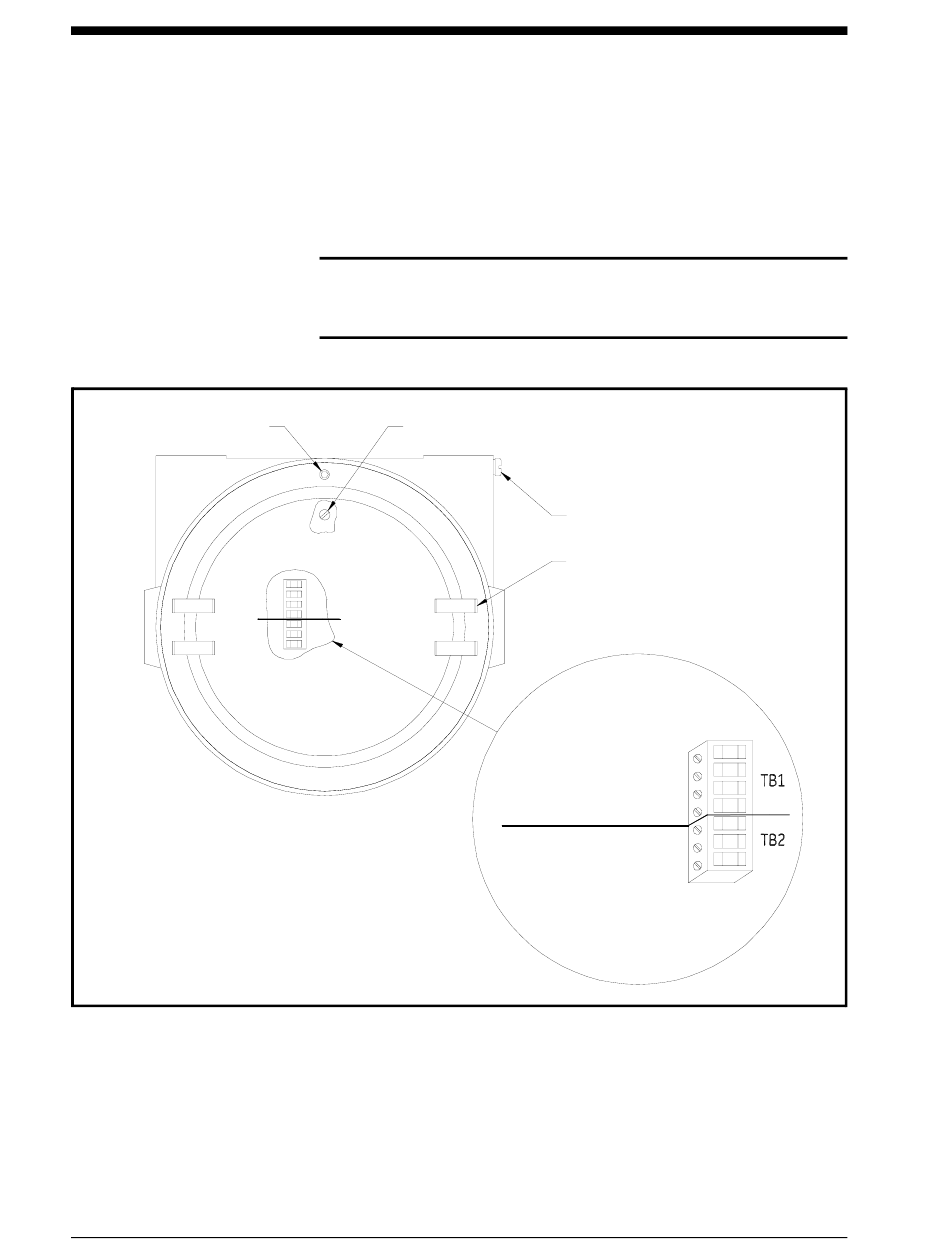

Abbildung 1-4: Herstellen der Anschlüsse an Klemmleiste TB1 und TB2
1-10
Die Anschlüsse der 24-VDC-Stromversorgung, des analogen 4-20-
mA-Ausgangs und digitalen RS232-Ausgangs erfolgen an
Klemmleisten TB1 und TB2 im XMO2-Gehäuse. Zum Zugang zu
diesen Klemmleisten müssen die Einstellschrauben gelockert und die
Abdeckung des Messwertgebers entfernt werden. Danach auf
Abbildung 1-4 unten Bezug nehmen, um die Lage und Stiftbelegung
der Klemmleisten TB1 und TB2 in Erfahrung zu bringen.
An den nicht verwendeten Stiften von Klemmleiste TB1
oder TB2 dürfen keine Anschlüsse hergestellt werden.
Interner Massebolzen
1
2
3
4
1
2
3
Mit dem nächsten Abschnitt fortfahren, um die Anschlüsse an den
Klemmleisten TB1 und TB2 herzustellen.
Vorsicht!
Externer
Massebolzen
Abdeckung
+24VDC-Leitung(rot)
-24 VDC-Rückleitung(schwarz)
+4 zu 20 mA (wei ß )
-4 zu 20 mA (grün)
RS232RX (rot)
RS232TX (wei ß )
RS232GND(grün)
SIGNAL ANSCHL ÜSSE
1
2
3
4
1
2
3
Einbau
