Die Option 4-20mA Range

2-20
Klicken auf die Option 4-20mA Range öffnet ein Fenster, das dem in
Abbildung 2-19 unten ähnlich ist.

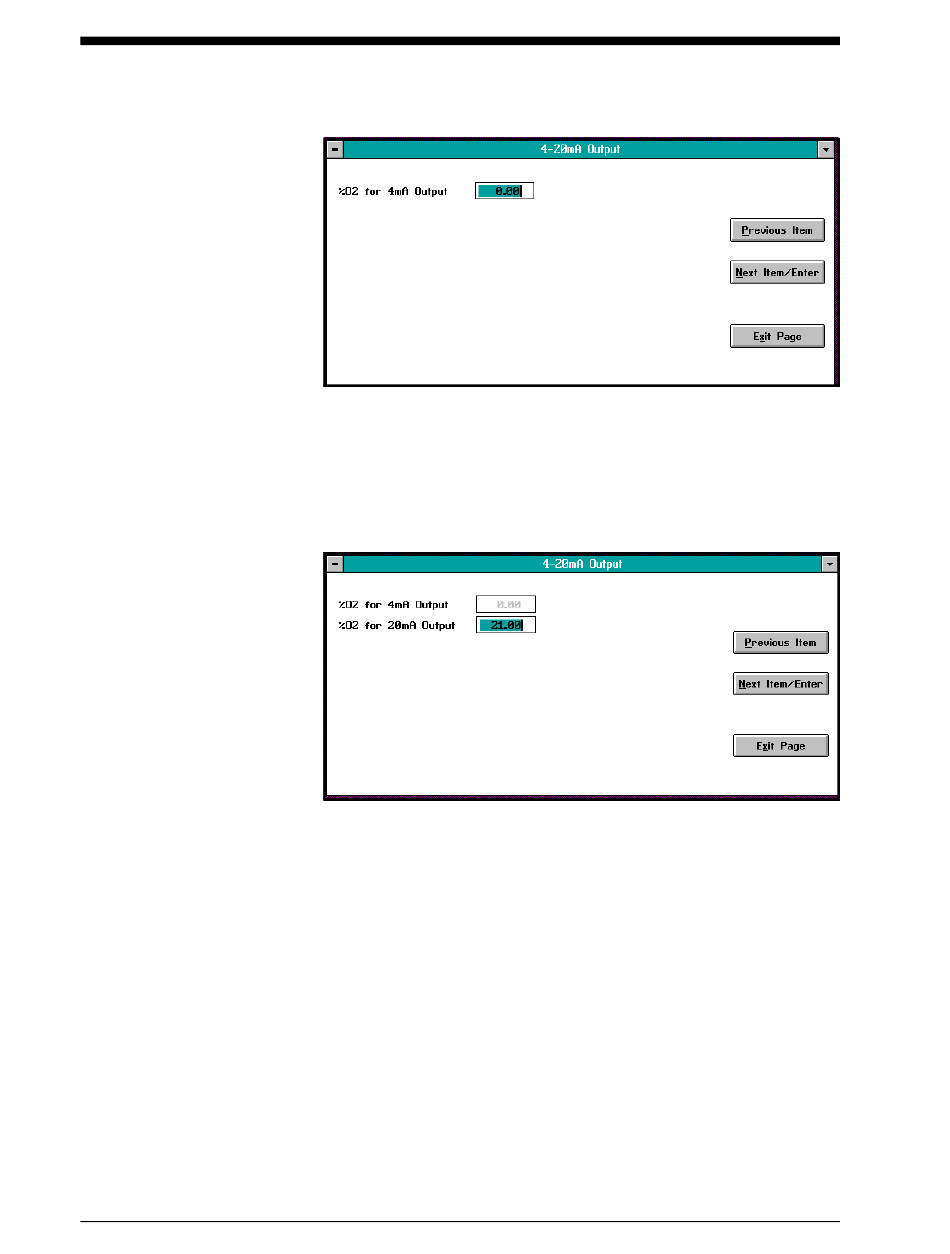

Abbildung 2-19: Das Fenster 4-20 mA Output %O2
Der Sauerstoffprozentwert im Probengas, der einen Analogausgang von
4 mA erzeugen soll, wird in dieses Textfeld eingegeben. Nun auf die
Schaltfläche Next Item/Enter klicken, um die Eingabe zu bestätigen (auf
die Schaltfläche Previous Item oder Exit Page klicken, um das Fenster zu
schließen, ohne den vorhandenen Wert zu ändern) und ein Fenster zu
öffnen, das ungefähr dem in Abbildung 2-20 unten entspricht.
Abbildung 2-20: Das Fenster 20 mA Output %O2
Der Sauerstoffprozentwert im Probengas, der einen Analogausgang
von 20 mA erzeugen soll, wird in dieses Textfeld eingegeben. Nun
auf die Schaltfläche Next Item/Enter klicken, um die Eingabe zu
bestätigen (auf die Schaltfläche Previous Item oder Exit Page klicken,
um das Fenster zu schließen, ohne den vorhandenen Wert zu ändern).
Das nächste Fenster setzt voraus, dass der 4-20mA Ausgang
angeklemmt (Clamp 4-20mA Output) wird. No oder Yes aus dem
Listenfeld auswählen und auf die Schaltfläche Next Item/Enter
klicken, um die Eingabe zu bestätigen (auf die Schaltfläche Previous
Item oder Exit Page klicken, um das Fenster zu verlassen, ohne den
vorhandenen Wert zu ändern).
Hinweis: Ein angeklemmter Ausgang kann keine Messungen
anzeigen, die außerhalb des programmierten 4-20-mA-
Analogausgangsbereich liegen; bei einem nicht
angeklemmten Ausgang können auch Messungen
außerhalb des programmierten Bereichs angezeigt werden.
