Dezember 2004
Erdung des XMO2-
Messwertgebers
1-8
Vor der Durchführung weiterer Aufgaben muss der XMO2-
Messwertgeber ordnungsgemäß geerdet werden. Das kann mittels des
externen Massebolzens an der Gehäuseaußenseite oder des internen
Massebolzens unter der Schaltkarte im Gehäuse durchgeführt
werden. Dazu wie folgt vorgehen:
1. Anhand von Abbildung 1-3 unten oder Abbildung 1-7 auf
Seite 1-16 den gewünschten Massebolzen aufsuchen.
2. Falls der interne Massebolzen verwendet wird, die Abdeckung
und die Schaltkarte aus dem XMO2-Gehäuse entfernen.
3. Ein geeignetes Kabel an den Massebolzen anschließen und an
einem nahe liegenden Masseanschluss abschließen.
4. Falls die Schaltkarte entfernt wurde, muss diese nun wieder
eingebaut werden.
Abdeckung

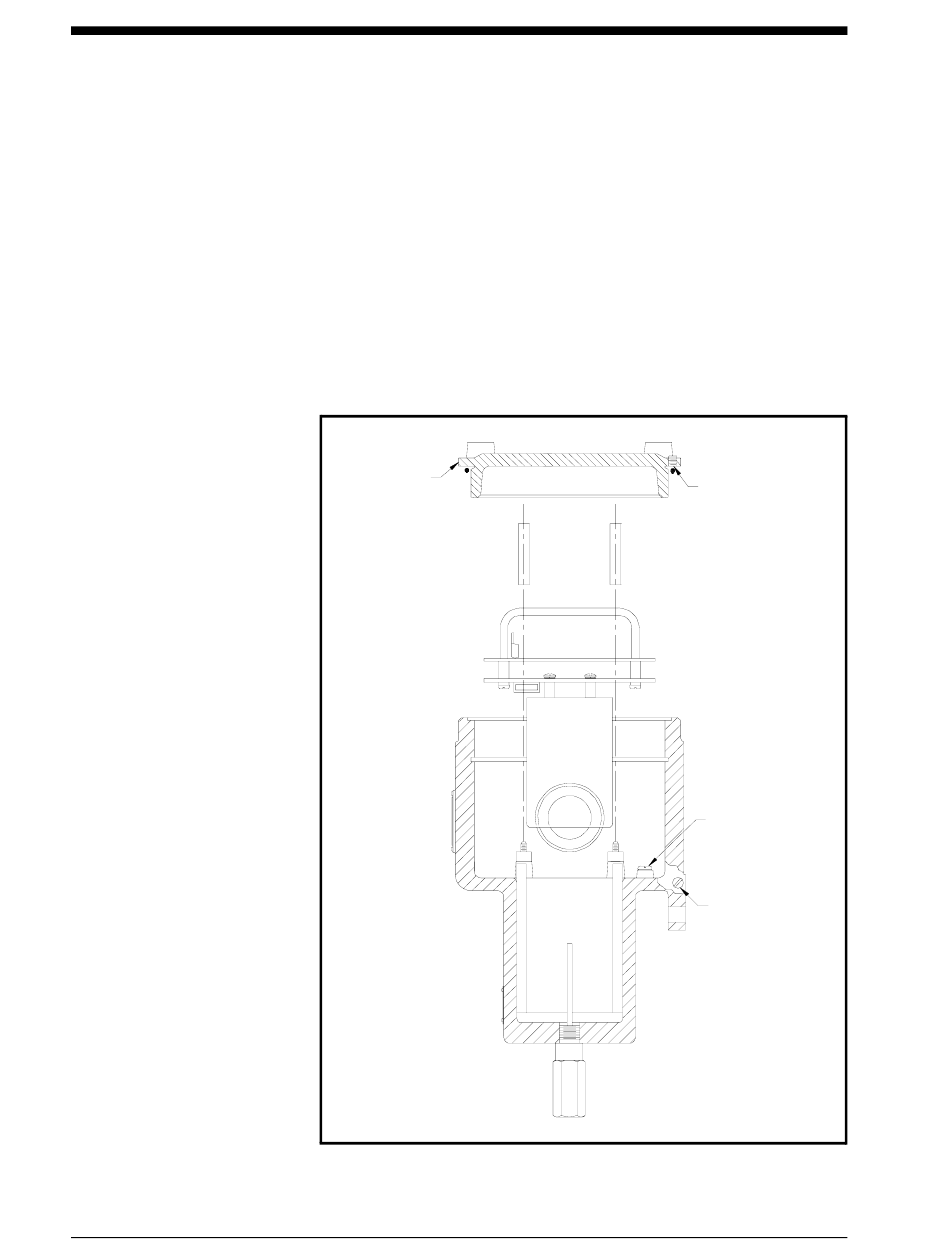

Abbildung 1-3: Lage der XMO2-Massebolzen
Einstellschraube
Interner
Massebolzen
Externer
Massebolzen
Einbau
